Лабораторная работа 1 физические свойства строительных материалов

Строительные материалы обладают комплексом физических свойств, которые определяют способность материалов реагировать на влияние физических факторов – гравитационных, т.е. основанных на законе земного притяжения, тепловых, акустических, электрических воздействий, а также водной и агрессивных сред и т.п. Числовые показатели физических свойств определяются при помощи методов и приборов. Ниже рассмотрим некоторые физические свойства материалов.

1. Определение истинной плотности строительных материалов

Приборы, оборудование и материалы.

• объемомер (прибор Ле Шателье-Кандло);

• стеклянная воронка;

• бюкса;

• колба с водой комнатной температуры 15-20⁰С;

• весы с разновесами;

• фильтровальная бумага;

• исследуемый материал;

• сито №008.

Истинная плотность − масса единицы объема однородного материала в абсолютно плотном состоянии, т.е. без учета пор и пустот, определяется по формуле:

(1.1)

где ρ_і - истинная плотность, г/см³ или кг/м³;

m - масса образца г или кг;

V_a -объем образца в абсолютно плотном состоянии, см³ или м³.

В связи с тем, что большинство строительных материалов пористые, для определения объема плотной массы образца его предварительно высушивают до постоянной массы и истирают до прохождения сквозь сито, которое имеет 980отв/см² (размер отверстий – 0,08 мм). Абсолютный объем сыпучих материалов с плотными зернами (песок кварцевый) определяют без предварительного истирания. В зависимости от необходимой точности определения, состояния и структуры исследуемого материала испытания проводят разными методами. Более точное определение истинной плотности проводят в специальном приборе – объемомере (прибор Ле Шателье-Кандло).

1.1.1Определение истинной плотности материала стандартным методом

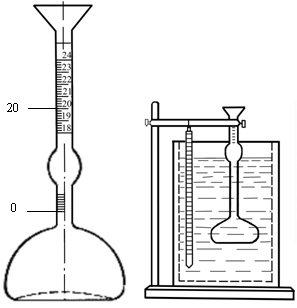

Прибор Ле Шателье-Кандло (рис.1.1) представляет собой специальную колбу с узким и длинным горлышком, которое имеет расширение, размещающееся в средней части. Горлышко прибора (выше и ниже расширения) градуировано от нуля до 24 см³.

Рис. 1.1 Прибор Ле Шателье - Кандло

Если испытанию подлежит материал, который химически не реагирует с водой, то прибор для испытания заполняется дистиллированной водой. При исследовании материалов, вступающих в химическую реакцию с водой (например, гипс или цемент), прибор заполняют обезвоженным керосином. Жидкость наливают до нижней нулевой отметки, устанавливая уровень по нижнему мениску.

Подготовленный к испытанию материал взвешивают вместе с бюксой с точностью до 0,01г в количестве 100г. После наполнения прибора до нулевой отметки, горлышко объемомера и стеклянную воронку протирают фильтровальной бумагой. Сквозь воронку прибора осторожно, небольшими порциями всыпают материал.

Когда жидкость в приборе поднимется до отметки 20см³, всыпание материала прекращают. Материал, оставшийся в бюксе, снова взвешивают вместе с бюксой. Разность взвешиваний представляет собой массу материала, всыпанного в прибор (объем 20 см³).

Опыт выполняется три раза. Результат испытания заносят в лабораторный журнал (табл. 1.1).

Истинная плотность материала определяется по формуле:

, (1.2)

где m₁ – масса материала, взятого для исследования (вместе с бюксой), г;

m₂ – масса остатка материала (вместе с бюксой ), г;

V – абсолютно плотный объем материала, см³.

Таблица 1.1

Определение истинной плотности материала стандартным методом

Материал: песок кварцевый (абсолютно плотный, сыпучий)

Показатели	Размерность	Результаты
		1	2	3
Масса материала, взятого для эксперимента (вместе с бюксой)	г
Масса остатка материала (вместе с бюксой)	г
Масса материала, всыпанного в прибор	г
Объем вытесненной жидкости	см3
Абсолютно плотный объем материала	см3
Истинная плотность материала	г/см3
Среднее значение истинной плотности материала	г/см3

Описание работы

Вывод:
