5. Електросилові перетворювачі

Електросилові перетворювачі призначені для перетворення зусиль чутливих елементів в уніфікований сигнал постійного струму (0 .5 мА) із подальшою передачею його на відстань до 1 км.

Принцип дії перетворювача (рис. 7) ґрунтується на методі силової компенсації зусилля чутливого елемента Рче, який перебуває під дією вимірюваної величини А, зусиллям зворотного зв'язку Рзз перетворювача. Вимірюваний параметр діє на чутливий елемент 10 (наприклад, мембрану, трубчасту пружину) і перетворюється у пропорціональ-не зусилля Рче, яке передається на Т-подібний важіль 1.

Рис. 7. Принципова схема електросилового перетворювача

Важіль 1 через рухому опору 2 діє на важіль 4, який переміщує металеву пластинку 5 індикатора непогодження 6 диференціально-трансформаторної системи. Сигнал індикатора залежить від переміщення пластини 5 і подається на підсилювач 7, який перетворює його в уніфіковані струмові сигнали 0 .5 мА; 0 .20 мА; 4 .20 мА. Вихідний струмовий сигнал проходить через обмотку 8 магнітної системи зворотного зв'язку 9, де формується компенсуюче зусилля зворотного зв'язку Рзз, і подається на вторинний прилад ВП.

На заданий діапазон вимірювання перетворювач настроюється за допомогою рухомої опори 3, змінюючи тим самим коефіцієнт підсилення. Настроювання нуля перетворювача здійснюється пружиною 2. У зрівноваженому стані системи у точці дотику опори 2 з важелем 1 зрівноважуються зусилля чутливого елемента та пристрою зворотного зв'язку. Класи точності електросилових перетворювачів — 0,6; 1,0.

Електросилові перетворювачі мають високу точність, широкий діапазон настроювання, проте на їх роботу негативно впливають вібрації. Як вторинні прилади використовують мілівольтметри та автоматичні потенціометри.

6. Пневмосилові перетворювачі

Пневмосилові перетворювачі з уніфікованим сигналом 20—100 кПа поширені у пневматичних системах вимірювання та регулювання. За основу їхньої роботи покладено метод силової компенсації зусиль чутливого елемента зусиллям зворотного зв'язку перетворювача.

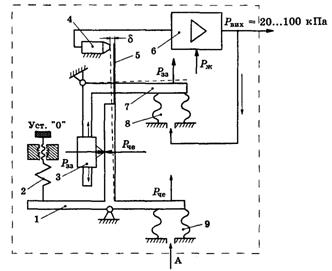

Принципова схема перетворювача наведена на рис. 8. Вимірювана величина А, діючи на чутливий елемент 9, перетворюється на пропорціональне зусилля Рче, яке повертає Т-подібний важіль 1 із жорстко закріпленою до нього заслінкою 5. При переміщенні останньої відносно нерухомого сопла 4 змінюється зазор між ними і відповідним чином змінюється вихідний тиск пневмопідсилювача 6 — від 20 до 100 кПа. Вихідний сигнал перетворювача подається через пневмолінію на вторинний прилад ВП і на сильфон зворотного зв'язку 8. Зусилля Fзз через важіль 7 і рухому опору 3 зрівноважує зусилля чутливого елемента Fче.

Настроювання діапазону вимірювання здійснюється за допомогою рухомої опори 3, а настроювання пневматичного нуля (20 кПа) — пружини 2. Класи точності перетворювачів — 0,6; 1,0. Як вторинні прилади використовуються пневматичні показуючі та самописні прилади типу ППВ, ПКП, ПВ, РПВ та ін.

Рис. 8. Принципова схема пневмосилевого перетворювача
