2.2. Выбор активного сетевого оборудования

Активное сетевое оборудование необходимо выбирать в соответствии с требованиями проектируемой сети, учитывая такие параметры, как величина передаваемого трафика, возможность наращивания сети, совместимость оборудования, а так же целый ряд других параметров [10].

Из сетевого оборудования были представлены модель коммутатора фирмы Allied Telesyn AT-GS900/16, также была представлена модель коммутатора Cisco MDS9124 и от фирмы D-Link модель DGS-3610-50P/E.

Технические характеристики указанных коммутаторов представлены в таблице 1.

Таблица 1 – Технические характеристики коммутаторов

Название коммута тора	Allied Telesyn AT-GS900/16	Cisco MDS9124	D-Link DGS-3610-50P/E
Количество портов коммутатора	16 x Ethernet 10/100/1000 Мбит/с	24 x Ethernet 10/100/1000 Мбит/с	44 x Ethernet 10/100/1000 Мбит/с
Расширение	0 слота для модулей расширения, 0 комбо-портами 0/100/1000BASE-T/Mini GBIC (SFP)	2 слота для модулей расширения, 2 комбо-портами 1000Base- X/SFP	2 слота для модулей расширения 4 комбо-портами 1000Base-X/SFP
Внутренняя пропускная способность	23.8 Гбит/с	192 Гбит/с	240 Гбит/с
Размер таблицы MAC адресов	8192	5164	4096
Web-интерфейс	+	+	+
Поддержка Telnet	+	+	+
Командная строка	+	+	+
Поддержка SNMP	+	+	+
Объем ОЗУ	256 Мб	256 Мб	Н/Д
Цена	12 800 р.	73 956 руб.	117 500 р.

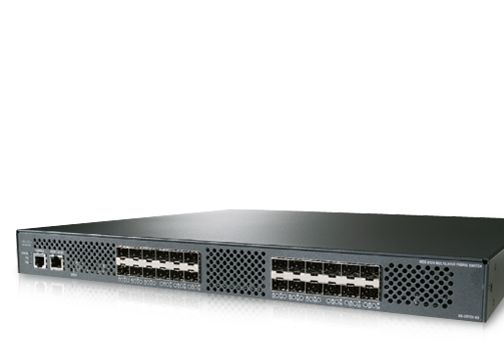

Фото

На основе вышеуказанного было принято решение об использовании коммутатора фирмы D-Link DGS-3610-50P/E.

2.3 Настройка компонентов сети

Рассмотрим два основных способа подключения локальной вычислительной сети к Internet через модем [11]. На рисунке 4 представлен первый способ (безсерверный), при котором один из компьютеров непосредственно подключен к модему, а остальные компьютеры сети через коммутатор имею доступ к глобальной сети через первый компьютер.

Рисунок 4 – Способ подключения без серверной ПЭВМ

Коммутатор – соединяет компьютеры в сети. В данной сети компьютеры соединены простейшим способом [6].

При таком соединении пользователь, например, с ПЭВМ. №3 попадает в INTERNET только после “дозвона” ПЭВМ. №1, которая подключена непосредственно к модему.

Второй способ подключения сети к Internet показан на рисунке 5.

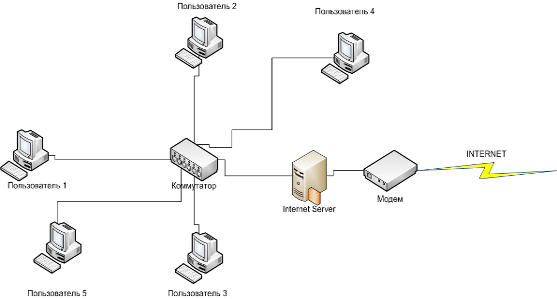

Рисунок 5 – Подключение через сервер

В данном способе соединения пользователь с любого компьютера попадает в INTERNET без проблем, так как ему не нужно ждать “дозвона“ другого компьютера.

Данный способ соединения сети с Internet более удобен в плане защиты информации внутри сети. Поскольку, при проникновении через Internet , хакер попадает в первую очередь на компьютер-сервер.

Выберем в качестве способа подключения к глобальной сети второй способ, то есть подключение ПЭВМ через серверный компьютер [7].

Убедившись, что новые кабельные линии и активное сетевое оборудование работают нормально можно приступать к предварительной

настройке рабочих станций. Окончательную настройку можно проводить уже после подключения и проверки работоспособности обновленной сети или ее участка.

Помимо установки выделенного сервера для организации домена и предоставления терминального доступа на предприятии имеется необходимость установки дополнительного сервера уступающего в конфигурации от головного. Второй сервер призван помочь снять ненужную нагрузку на основной сервер и обезопасить от ненужных угроз, так как дополнительный сервер предполагается использовать в качестве Интернет-сервера, создание резервных копий, и прочих потребностей. В качестве дополнительного сервера предлагается использовать рабочую станцию исполняющую в настоящее время роль файлового сервера.

Затем должна быть проведена проверка программного обеспечения. Проверка техники и программного обеспечения предполагается осуществлять с помощью свободно распространяемого программного продукта построенного на основе конфигурации базы данных для 1С.

В качестве способа подключения к глобальной сети выберем подключение ПЭВМ через серверный компьютер. Настройка RRAS (Маршрутизация и удаленный доступ) производится на серверных ОС Windows Server 2003.
