13. Для некоторых типов светильников даны рекомендуемые отношения расстояния l между центрами двух соседних светильников, к высоте их подвеса нр над рабочей поверхностью l/hр:

• для светильников типа НСП – 1,4;

• для светильников типа ЛПО, НПО – 1,4;

• для светильников типа ВЗГ – 2;

• для светильников типа ПВЛП – 1,5;

• расстояние от стены до центра светильника:

а) при размещении рабочих мест вдоль стены м;

б) при удалении рабочих мест от стены м.

Число светильников в помещении определяется по формуле:

Фактическая освещённость будет составлять:

лк,

где Ф_л – световой поток выбранной лампы, лм;

Ф_р – световой поток лампы, полученной расчётом, лм;

n – число ламп в светильнике.

Общая мощность осветительной установки Р_общ составит:

Вт.

14. Так, минимальная высота подвеса над полом светильников общего освещения с лампами накаливания принимается 2,5–4 м при мощности ламп до 200 Вт и 3–6 м при мощности ламп более 200 Вт. Минимальная высота подвеса над полом светильников или световых полос с числом люминесцентных ламп до 4 принимается от 2,6 до 4 м, а при 4 и более от 3,2 до 4,5 м.

Рекомендуемое соотношение расстояний между светильниками и высотой подвеса их над рабочей поверхностью:

а) при параллельном расположении светильников ;

б) при шахматном расположении светильников .

15. Если значения указанных расстояний выходят за пределы шкал, то обе эти координаты возможно увеличить в n раз так, чтобы заданная точка местонахождения светильника оказалась в пределах графика. Определённое в этом случае значение е следует уменьшить в n раз.

16. Значения коэффициентов отражения стен и потолка

Характер отражающей поверхности

Коэффициенты отражения с и п, %

Побеленный потолок, побеленные стены с окнами, закрытыми белыми шторами Побеленные стены при незавешенных окнах, побеленный потолок в сырых помещениях, чистый бетонный и светлый деревянный потолок Бетонный потолок в грязных помещениях, деревянный потолок, бетонные стены с окнами, стены, оклеенные светлыми обоями Стены и потолки в помещениях с большим количеством тёмной пыли, сплошное остекление без штор, стены из неоштукатуренного красного кирпича, стены с тёмными обоями

70 50 30 10

Метод светящейся линии используется для расчёта общего освещения в том случае, когда светильники установлены непрерывной или прерывистой с небольшими промежутками полосой (линией), длина которой превышает половину расчётной высоты установки светильников, а также для расчёта местного освещения, когда светильник установлен непосредственно над рабочей поверхностью и длина его излучателя равна или более половины расчётной высоты. Этот метод следует применять для расчёта осветительных установок с люминесцентными лампами или U-образными трубчатыми лампами.

18. Линия считается непрерывной, если (длина разрыва между светильниками, м) l<0,5h, при l>0,5h для каждого сплошного участка и участка разрыва линии отдельно определяется линейная плотность потока Ф¹ и освещённость.

20. Высота подвеса светильника принимается в зависимости от высоты помещения, мощности ламп, типа светильника и системы освещения.

21. Расчёт общего равномерного освещения по упрощённой форме метода коэффициента использования может быть выполнен методом расчёта по удельной мощности.

Расчётная формула имеет вид:

,

где N – количество светильников;

W – удельная мощность осветительной установки, Вт/м²;

S – площадь освещаемого помещения, м²;

Р_н – минимальная мощность одной лампы, Вт;

n – количество ламп в светильнике.

Удельная мощность является важнейшим энергетическим показателем светильника. Она показывает, какая электрическая мощность источников света требуется для создания заданной освещённости 1 м² площади при известных значениях выбранной освещённости, типа светильника и высоты его подвеса, площади и отражающих свойств потолка, пола и стен помещения и коэффициента запаса.

22. Люксметр Ю-116 имеет два предела измерений: от 0 до 30 лк; от 0 до 100 лк. При измерении более высоких уровней освещённости на фотоэлемент надеваются специальные поглотители света с коэффициентами пропускания: «М» – 0,1; «Р» – 0,01; «Т» – 0,001, что позволяет расширить пределы измерения. Для уменьшения косинусной погрешности применяется насадка «К» на фотоэлемент. Светопоглотительный фильтр-насадка состоит из рамки, в неё вставлены два молочно-нейтральных органических стекла с проложенной между ними металлической решёткой.

23. Люксметр «ТКА-ЛЮКС» предназначен для измерения освещённости, создаваемой различными источниками, произвольно пространственно рас-положенными, в лк. Диапазон измерений освещенности от 1 до 200 тыс. лк. Пределы допускаемой основной относительной погрешности измерения освещённости ±6 %. В состав прибора входят фотометрическая головка и блок обработки сигнала. Принцип работы прибора заключается в преобразовании фотоприёмным устройством излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещённости в лк. Конструктивно прибор состоит из фотометрической головки и блока обработки сигналов, связанных гибким кабелем. Органы управления режимами работы и жидкокристаллический индикатор расположены на блоке обработки сигналов. Отсчётным устройством прибора является жидкокристаллический индикатор, на табло которого при измерениях индицируются числа от 0 до 1999. На задней стенке блока обработки сигналов расположена крышка батарейного отсека. Внешний вид прибора приведён на рисунке 1.3.

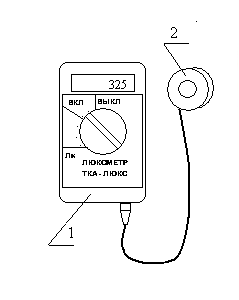

Рис. 1.3. Внешний вид люксметра «ТКА-ЛЮКС»:

1 – блок обработки сигналов; 2 – фотометрическая головка

Порядок работы с прибором следующий. Включите прибор, повернув переключатель диапазонов. Определите значение темнового сигнала Е_тс, лк, при всех положениях переключателя, закрыв входное окно фотометрической головки плотным ворсистым чёрным материалом. Измерение темнового тока актуально при работе в диапазоне «0–20 лк» и «0–200 лк». Расположите фотометрическую головку прибора параллельно плоскости измеряемого объекта. Проследите за тем, чтобы на окно фотоприёмника не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Считайте с цифрового индикатора измеренное значение освещённости Е_изм, лк.

24. Освещение играет важную роль в жизни человека. Около 90% информации воспринимается через зрительный канал, поэтому правильно выполненное рациональное освещение имеет важное значение для выполнения всех видов работ. Свет является не только важным условием работы зрительного анализатора, но и биологическим фактором развития организма человека в целом Для человека день и ночь, свет и тьма определяют биологический ритм - бодрость и сон. Итак, недостаточная освещенность или ее чрезмерное количество снижают уровень возбуждения центральной нервной системы и, естественно, активность всех процессов. Рациональное освещение является важным фактором общей культуры

производства. Невозможно обеспечить чистоту и порядок в помещении, в котором полумрак, светильники грязные или в запущенном состоянии. Состояние освещения производственных помещений играет важную роль и для предупреждения производственного травматизма. Многие неугасимой случаев на виробницва происходит из-за плохого освещения. Потери от этого составляют весьма значительные суммы, а, главное, человек может погибнуть или стать инвалидом. Рациональное освещение должно отвечать следующим условиям: быть достаточным (соответствующим норме) равномерным; не создавать теней на рабочей поверхности; не ослеплять работающего, направление светового потока должен соответствовать удобном выполнения. Это способствует поддержанию высокого уровня работоспособности, сохраняет здоровье человека и уменьшает травматизм.
