Современные поплавковые датчики уровня

Поплавковые датчики уровня П оплавковые датчики уровня одни из самых недорогих и, вместе с тем, надежных устройств для измерения уровня жидкостей. При правильном выборе, поплавковые датчики уровня могут использоваться для контроля уровня самых разных продуктов, начиная от сточных вод, химически агрессивных жидкостей или пищевых продуктов. Высокие или низкие температуры, наличие пены, пузырьков или например работающей мешалки так же перестает быть проблемой при правильном выборе. Устройство поплавковых датчиков уровня По конструкции поплавковые датчики уровня могут быть разделены на несколько видов. Самым простым является датчик с поплавком, передвигающимся по вертикальному штоку. Внутри поплавка, как правило, находится постоянный магнит, а в штоке, представляющем из себя полую трубку, находятся герконы. Плавая на поверхности жидкости поплавок передвигается по штоку датчика вслед за изменением уровня и проходя мимо герконов внутри штока замыкает или наоборот размыкает их. Сигнализируя о достижении определенного уровня. Внутри штока могут располагаться сразу несколько герконов и, соответственно, один такой датчик может сигнализировать сразу о нескольких значениях уровня жидкости, например минимальном и максимальном. П оплавковый датчик уровня такой конструкции может так же измерять непрерывный уровень жидкости и выдавать сигнал в виде сопротивления, пропорционального уровню жидкости, либо в виде стандартного токового сигнала 4-20мА. Для этого герконы внутри штока соединены параллельно с резисторами, как показано на рисунке. Поплавок, передвигаясь вслед за изменением уровня жидкости, замыкает разные герконы, вызывая изменение общего сопротивления датчика уровня. Такие датчики уровня обычно устанавливаются сверху емкости и их длина может достигать трех метров. Отдельной областью применения для поплавковых датчиков уровня можно назвать контроль уровня жидкости в транспортных средствах. Прежде всего это задачи по контролю за объемом топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть большую, чем диаметр поплавка. Е сли установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости. В этом случае поплавок с магнитом крепится на шарнире, а герконовый выключатель обычно в корпусе датчика. Такие датчики срабатывают, когда жидкость достигает поплавка и предназначены для сигнализации предельного уровня. Датчики могут работать при температурах до 200 С в химически агрессивных средах. Следует помнить, что датчики уровня такого типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а так же в случае замерзания жидкости. Если в жидкости высокая концентрация твердых включений, существует вероятность замерзания или создания липкого слоя на оборудовании, то для контроля уровня в этом случае можно использовать поплавковый датчик уровня на гибком кабеле. Датчик уровня такого типа представляет собой пластиковый цилиндр или сферу, внутри которой находится механический или герконовый переключатель и металлический шарик. Такой датчик уровня крепится за кабель на нужной глубине, и когда уровень жидкости достигает поплавка, то он переворачивается и металлический шарик внутри него активирует геркон или механический переключатель. Примером таких датчиков уровня можно назвать серию поплавковых датчиков уровня жидкости LFL, производства компании Pepprl+Fuchs. Магнитострикционные датчики уровня С уществует еще один тип поплавковых датчиков уровня – это магнитострикционные датчики. Принцип их действия основан на измерении времени распространения ультразвукового импульса внутри металлического стержня, снабженного поплавком со встроенным магнитом. Это, пожалуй, самый точный тип датчика уровня. Типичная точность магнитострикционных датчиков составляет 10 мкм., и более. Магнитострикционные датчики выпускаются например фирмами Balluff ( Micropulse ), MTS Sensors ( Temposonic и Level Plus), TR Electronic и другими. Еще одним отличием от традиционных датчиков уровня является то, что в магнитострикционных датчиках уровня в качестве штока, по которому перемещается поплавок, может быть использован гибкий трос. Тем самым измеряемая длина может составлять 12 и более метров, сохраняя при этом непревзойденную точность измерений.

Наименее надежным узлом электромагнитного реле является контактная система. Существенным недостатком также является наличие трущих металлических деталей, износ которых приводит к снижению работоспособности реле.

Перечисленные недостатки привели к созданию герметических магнитно управляемых контактов, которые называются герконы.

Принцип действия герконов

Принцип действия герконов основан на использовании сил взаимодействия, возникающих в магнитном поле между ферромагнитными телами. При этом силы вызывают деформацию и перемещение ферромагнитных токопроводов электронов.

М агнитоуправляемый контакт (геркон) представляет собой электрический аппарат, изменяющий состояние электрической цепи посредством механического размыкания или замыкания ее при воздействии управляющего магнитного поля на его элементы, совмещающие функции контактов, пружин и участков электрической и магнитной цепей.

Использование герконов в технике. Герконовое реле

В настоящее время на базе герконов создано большое количество герконовых реле, кнопок, тумблеров, переключателей, распределителей сигналов, датчиков, регуляторов, сигнализаторов и т. д. Во многих отраслях техники для контроля положения подвижных деталей целессобразно использование герконовых датчиков, счетчиков готовой продукции. ,

Устройство простейшего герконового реле

П ростейшее герконовое реле с замыкающими контактами состоит из двух контактных сердечников с высокой магнитной проницаемостью (пермаллой), размещенных в стеклянном герметичном баллоне, заполненном либо инертным газом, либо чистым азотом, либо сочетанием азота с водородом. Давление внутри баллона герконового реле 0.4¸0.6*10^5 Па.

Инертная среда предотвращает окисление контактных сердечников. Стеклянный баллон герконового реле устанавливается внутри обмотки управления, питаемой постоянным током. При подаче тока в обмотку герконового реле возникает магнитное поле, которое проходит по контактным сердечникам через рабочий зазор зазор между ними и замыкается по воздуху вокруг катушки управления. Создаваемый при этом магнитный поток при прохождении через рабочий зазор образует тяговую электромагнитную силу, которая, преодолевая упругость контактных сердечников, соединяет их между собой.

Для создания минимального переходного сопротивления контактов, поверхности касания герконов покрывают золотом, радием, паладием или (на худой конец) серебром.

При отключении тока в обмотке электромагнита герконового реле сила исчезает, и под действием сил упругости контакты размыкаются.

В герконовых реле отсутствуют детали, подвергающиеся трению, а контакты сердечника многофункциональны, так как при этом выполняют одновременно функцию магнитопровода, пружины и токопровода.

Д ля уменьшения размеров намагничивающей катушки увеличивают допустимую плотность тока, используя для намотки теплостойкий эмалированный провод. Все детали изготавливаются штамповкой, а соединяются сваркой или пайкой. Для уменьшения зоны включенного состояния в герконах применяются магнитные экраны.

Пружины герконов не имеют предварительных натягов, поэтому включение их контактов происходит без периода трогания.

Если в герконах наряду с электромагнитом используется постоянный магнит, то герконы из нейтральных переходят в поляризованные.

В отличии от электромагнитных реле обычного типа, у которых контактное нажатие зависит от параметров контактных пружин, контактное нажатие герконовых реле зависит от МДС обмотки и увеличивается с ее ростом.

Герсиконы

Из-за технологической погрешности коэффициента возврата герконовые реле имеют большой разброс от 0,3 до 0,9. С целью увеличения коммутационного тока и номинальной мощности герконовые реле имеют дополнительные дугогасительные контакты. Такие реле называются герметичные силовые контакты или герсиконы. Промышленностью выпускаются герсиконы от 6,3 до 180 А. Частота включений в час достигает 1200.

С помощью герсиконов осуществляется пуск асинхронных двигателей мощностью до 3 кВт.

Герконовые реле на ферритах

Особый класс герконов – реле на ферритах, которые обладают свойством памяти. В таких реле для переключения в катушку необходимо подать импульс тока обратной полярности с целью размагничивания ферритного сердечника. Они называются герметизированные запоминающие контакты или гезаконы.

Достоинства герконовых реле

1 . Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.

2. Простота конструкции, малая масса и габариты.

3. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.

4. Высокая электрическая прочность межконтактного промежутка.

5. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.

6. Расширенные функциональные области применения герконовых реле.

7. Надежная работа в широком диапазоне температур (-60¸+120°С).

Недостатки герконовых реле

1. Низкая чувствительность у МДС управления герконовых реле.

2. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.

3. Хрупкий баллон герконовых реле, чувствительный к ударам.

4. Малая мощность коммутируемых цепей у герконов и герсиконов.

5. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

6. Недопустимое замыкание и размыкание коатактов герконовых реле  при питании переменным напряжением низкой частоты.

Герконовые реле, выпускаемые отечественными производителями

За десятилетие фактического простоя отечественной релейной промышленности рынок России заполнялся зарубежными герконовыми реле (преимущественно китайскими, тайваньскими, германскими), их использование стало привычным, их заложили в старые разработки и в то немногое, что сейчас появляется в системах автоматики, измерительной техники и т. п.

В основном герконовые реле конструктивно выполняются на базе геркона с обрезанными выводами, находящегося внутри обмотки управления, с герконом и катушкой, приваренными к выводам технологической рамки достаточно сложного контура, которые после опрессовки специальной пластмассой и вырубки перемычек на рамке образуют собственно реле (скажем, в стандартном корпусе DIP). Для защиты логической микросхемы от перенапряжений обмотка управления реле шунтируется демпфирующим диодом.

Извечная проблема поиска компромисса между двумя взаимоисключающими требованиями к таким реле — высокое контактное нажатие и чувствительность — здесь практически не решается из-за отсутствия обеспечения высокой магнитной проводимости для концентрации магнитного потока (создающего электромагнитную силу) в межконтактном зазоре геркона реле, то есть из-за невыполнения основного требования к конструкциям магнитной системы. Обрезка выводов геркона, резко снижающая параметры магнитной системы таких реле, практически не компенсируется введением магнитных экранов (10–15 % выигрыша против потери 60–70 % чувствительности и, соответственно, мощности управления).

ОАО «Рязанский завод металлокерамических приборов» (ОАО «РЗМКП»), разработав реле РГК-41и РГК-48, частично устраняющие указанные недостатки (в основном за счет подбора геркона), в настоящее время начал выпуск простых каркасных герконовых реле открытого типа РГК-49, РГК-50 и реле, по нашему мнению, следующего поколения — РГК-53, в котором сконцентрированы основные достоинства герконов и устранены недостатки их размещения в реле.

Герконовые реле РГК-53, управляемые логической микросхемой серии ТТЛ, коммутировали в электрическую цепь с активной нагрузкой в режиме 6 В — 10 мА без отказов вплоть до 10 млн циклов коммутации. Герконовое реле РГК-53 будет незаменимо в аппаратуре, для которой особенно важны как габариты и масса реле, так и мощность, потребляемая управлением.

Эти герконовые реле имеют определенные преимущества по сравнению со своими аналогами, выпускаемыми фирмами Китая и Тайваня, хотя и изготавливаются на одних и тех же герконах (например, МКА14103 производства РЗМКП).

При едином производственно-технологическом цикле «геркон–реле» имеется возможность оперативного вмешательства в технологический процесс изготовления собственно геркона как по вопросам качества и надежности, так и для специального отбора «релейных» герконов по информативным параметрам, используемым при изготовлении герконов спецназначения. Например, при подборе групп чувствительности для конкретного паспорта реле (практически не влияющего на внутризаводскую себестоимость конечного изделия) можно получить значительный выигрыш в габаритах (высоте) реле.

Датчики уровня служат для контроля уровня жидкости в резервуарах и подачи сигналов о регулировании этого уровня.

Датчики уровня бывают:

1. электродные

2. поплавковые

3. мембранные

Электродный датчик уровня

Электродный датчик уровня используется для контроля уровня электропроводных жидкостей. Он имеет короткий 1 электрод и два длинных 2, 3, которые укреплены в коробке зажимов. Короткий электрод является контактом верхнего уровня жидкости, а длинный — нижнего уровня. Датчик соединяется проводами со станцией управления двигателем насоса. Когда вода касается короткого электрода, это приводит к отключению пускателя насоса. Снижение уровня воды, когда он становится ниже длинного электрода, дает команду на включение насоса.



Рисунок Электродный датчик уровня

Электроды датчика включены в цепь катушки промежуточного реле К, которое включается во вторичную обмотку понижающего трансформатора напряжением 12 В. При повышении уровня жидкости в резервуаре до уровня короткого электрода 1, образуется электрическая цепь: вторичная обмотка трансформатора — катушка реле К - электрод 1 - жидкость - электрод 2. Реле срабатывает и становится на самопитание через свой контакт К и электрод 3, при этом контакты 6 реле дают команду на отключение электродвигателя насоса. При снижении уровня жидкости, когда он становится ниже уровня электрода 3, реле отключается и включает электродвигатель насоса.

Поплавковый датчик уровня



Рис. Поплавковый датчик (реле) уровня

Поплавковый датчик (реле) уровня применяется в отапливаемых помещениях для контроля уровня неагрессивных жидкостей. На рисунке показано схематическое устройство реле. В резервуар 10 погружается поплавок 1, подвешенный на гибком контакте через блок 3 и уравновешенный грузом 6. На контакте закреплены упоры 2 и 5, которые при предельных уровнях жидкости в резервуаре поворачивают коромысло 4 контактного устройства 8. При поворотах коромысло замыкает соответственно контакты 7 или 9, включающие или отключающие электродвигатель насоса.

Мембранные датчики уровня

Для определения уровня сыпучих материалов в бункерах используются мембранные датчики уровня, которые крепятся в отверстии стенки бункера. В них мембрана воздействует на контакты, замыкая или размыкая цепь управления загрузочными или разгрузочными устройствами.

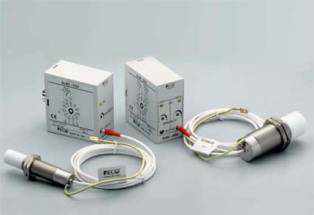

Емкостным датчиком называют преобразователь параметрического типа, в котором изменение измеряемой величины преобразуется в изменение емкостного сопротивления.

Области применения емкостных датчиков

Возможные области применения емкостных датчиков чрезвычайно разнообразны. Они используются в системах регулирования и управления производственными процессами почти во всех отраслях промышленности. Емкостные датчики применяются для контроля заполнения резервуаров жидким, порошкообразным или зернистым веществом, как конечные выключатели на автоматизированных линиях, конвейерах, роботах, обрабатывающих центрах, станках, в системах сигнализации, для позиционирования различных механизмов и т. д.

В настоящее время наиболее широкое распространение получили датчики приближения (присутствия), которые помимо своей надежности, имеют широкий ряд преимуществ. Имея сравнительно низкую стоимость, датчики приближения охватывают огромный спектр направленности по своему применению во всех отраслях промышленности. Типичными областями использования емкостных датчиков этого типа являются:

• сигнализация заполнения емкостей из пластика или стекла;

• контроль уровня заполнения прозрачных упаковок;

• сигнализация обрыва обмоточного провода;

• регулирование натяжения ленты;

• поштучный счет любого вида и др.

Емкостные датчики линейных и угловых перемещений являются наиболее распространенными приборами, широко используемыми в машиностроении и на транспорте, строительстве и энергетике, в различных измерительных комплексах.

Сравнительно новыми приборами, доведенными до широкого промышленного применения в последние годы, стали малогабаритные емкостные инклинометры с электрическим выходным сигналом, пропорциональным углу наклона датчика.. В качестве основных можно считать следующие области применения инклинометров: использование в системах горизонтирования платформ, определение величины прогибов и деформаций различного рода опор и балок, контроль углов наклона автомобильных и железных дорог при их строительстве, ремонте и эксплуатации, определение крена автомобилей, кораблей и подводных роботов, подъемников и кранов, экскаваторов, сельскохозяйственных машин, определение углового перемещения различного рода вращающихся объектов – валов, колес, механизмов редукторов как на стационарных, так и подвижных объектах.

Емкостные датчики уровня находят применение в системах контроля, регулирования и управления производственными процессами в пищевой, фармацевтической, химической, нефтеперерабатывающей промышленности. Они эффективны при работе с жидкостями, сыпучими материалами, пульпой, вязкими веществами (проводящими и непроводящими), а также в условиях образования конденсата, запыленности.

Емкостные датчики также находят применение в различных отраслях промышленности для измерения абсолютного и избыточного давления, толщины диэлектрических материалов, влажности воздуха, деформации, угловых и линейных ускорений и др.

Преимущества емкостных датчиков по сравнению с датчиками других типов

Емкостные датчики обладают целым рядом преимуществ по сравнению с датчиками других типов. К их достоинствам относятся:

• простота изготовления, использование недорогих материалов для производства; - малые габариты и вес; - низкое потребление энергии; - высокая чувствительность;

• отсутствие контактов (в некоторых случаях – один токосъем);

• долгий срок эксплуатации;

• потребность весьма малых усилий для перемещения подвижной части емкостного датчика;

• простота приспособления формы датчика к различным задачам и конструкциям;

Недостатки емкостных датчиков

К недостаткам емкостных датчиков следует отнести:

• сравнительно небольшой коэффициент передачи (преобразования);

• высокие требования к экранировке деталей;

• необходимость работы на повышенной (по сравнению с 50 Гц) частоте;

Однако в большинстве случаев можно добиться достаточной экранировки за счет конструкции датчика, а практика показывает, что емкостные датчики дают хорошие результаты на широко распространенной частоте 400 Гц. Присущий конденсаторам краевой эффект становится значительным, лишь когда расстояние между обкладками сравнимо с линейными размерами рассматриваемых поверхностей. Этот эффект можно в некоторой степени устранить, использую защитное кольцо, позволяющее вынести его влияние за границы поверхности обкладок, реально используемой при измерении.

Емкостные датчики замечательны своей простотой, что позволяет создавать прочные и надежные конструкции. Параметры конденсатора зависят только от геометрических характеристик и не зависят от свойств используемых материалов, если эти материалы правильно подобраны. Следовательно, можно сделать пренебрежимым влияние температуры на изменения площади поверхности и расстояния между обкладками, правильно подбирая марку металла для обкладок и изоляцию для их крепления. Остается лишь защищать датчик от тех факторов окружающей среды, которые могут ухудшить изоляцию между обкладками, – от пыли, коррозии, влажности, ионизирующей радиации.

Ценные качества емкостных датчиков – малая величина механического усилия, необходимого для перемещения его подвижной части, возможность регулировки выхода следящей системы и высокая точность работы – делают емкостные датчики незаменимыми в приборах, в которых допускаются погрешности лишь в сотые и даже тысячные доли процента.
