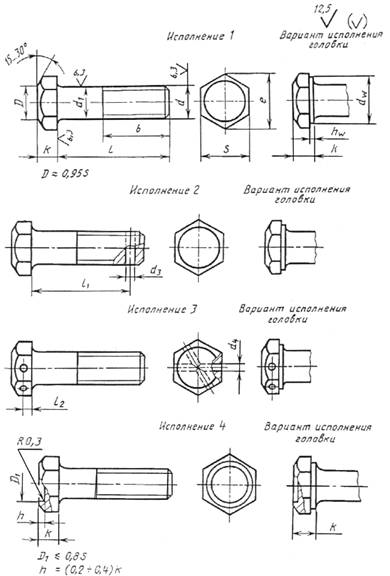

Болты с шестигранной головкой класса точности в гост 7798-70
Номинальный диаметр резьбы, d |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
|
|
||||||||||
Шаг резьбы |
Крупный |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
|
|
|||||||||
Мелкий |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
2 |
2 |
|
|
||||||||||
Диаметр стержня d1 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
|
|
||||||||||
Размер «под ключ» S |
13 |
16 |
18 |
24 |
30 |
36 |
46 |
|
|
||||||||||
Высота головки k |
5,3 |
6,4 |
7,5 |
10,0 |
12,5 |
15,0 |
18,7 |
|
|
||||||||||
Диаметр описанной окружности е, не менее |
14,2 |
17,6 |
19,9 |
26,6 |
33,0 |
39,6 |
50,9 |
|
|
||||||||||
Длина болта, L |
Длина резьбы b при номинальном диаметре резьбы, d (знаком * отмечены болты с резьбой на всей длине стержня |
||||||||||||||||||
8 |
10 |
12 |
16 |
20 |
24 |
30 |
|
|
|||||||||||
55 |
22 |
26 |
30 |
38 |
46 |
* |
* |
|
|
||||||||||
60 |
22 |
26 |
30 |
38 |
46 |
* |
* |
|
|
||||||||||
65 |
22 |
26 |
30 |
38 |
46 |
54 |
* |
|
|
||||||||||
70 |
22 |
26 |
30 |
38 |
46 |
54 |
* |
|
|
||||||||||
75 |
22 |
26 |
30 |
38 |
46 |
54 |
66 |
|
|
||||||||||
80 |
22 |
26 |
30 |
38 |
46 |
54 |
66 |
|
|
||||||||||
90 |
22 |
26 |
30 |
38 |
46 |
54 |
66 |
|
|
||||||||||
Пример условного обозначения болта исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ» S=18 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:
Болт М12 - 6gх60.58 (S18) ГОСТ 7798-70

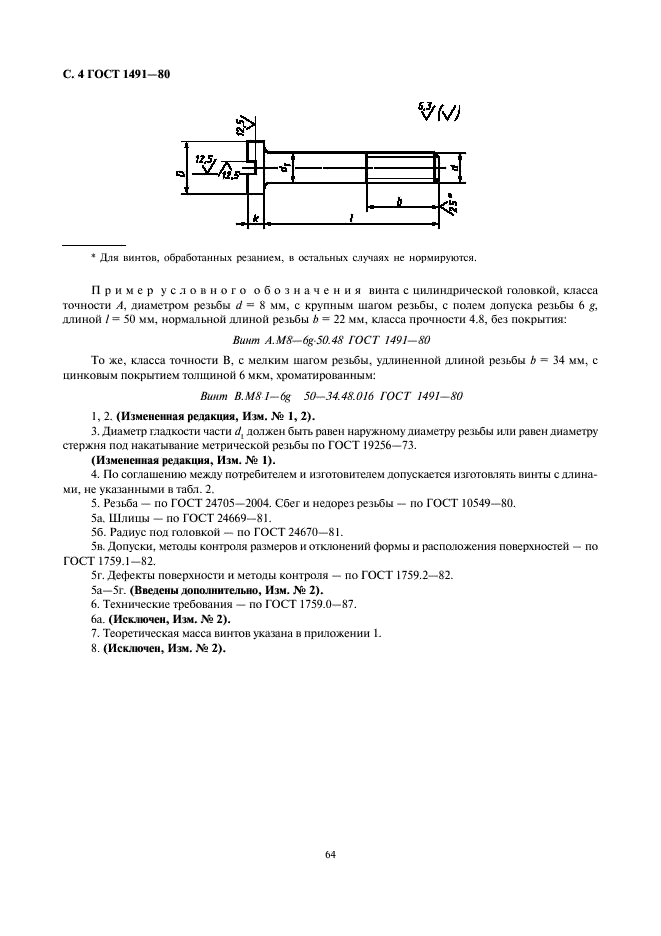

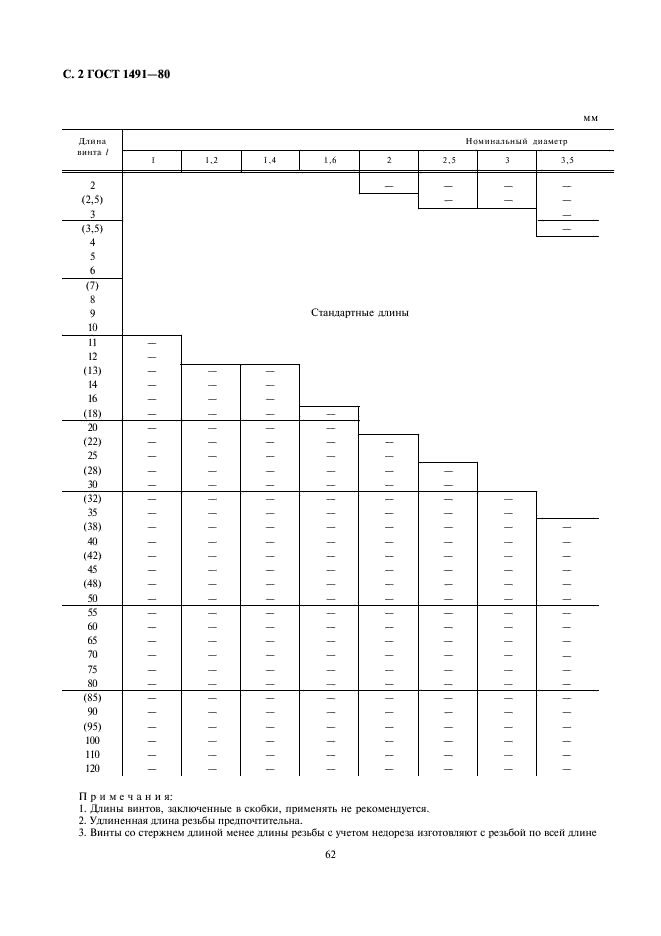

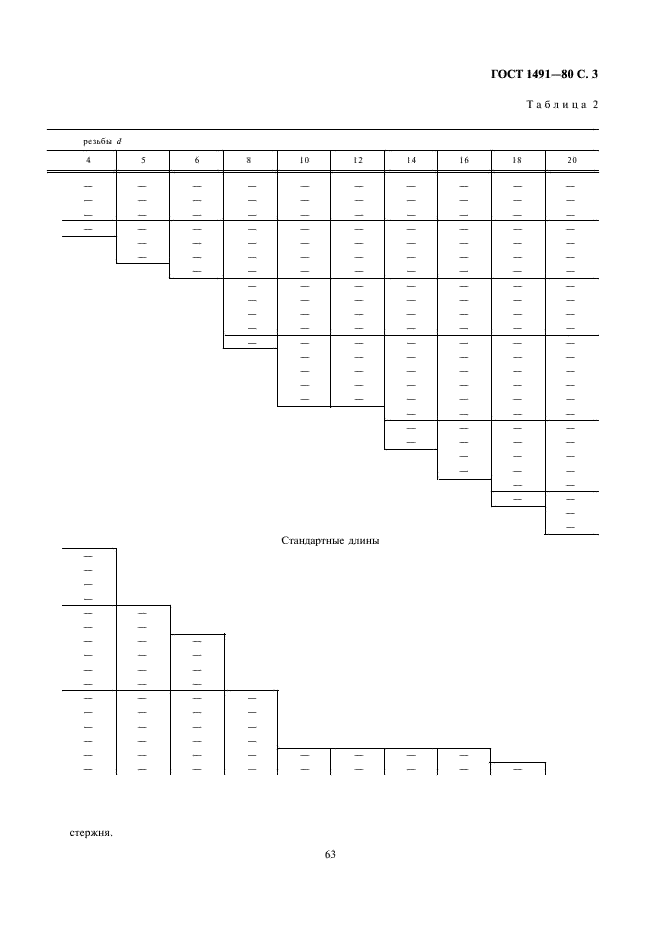

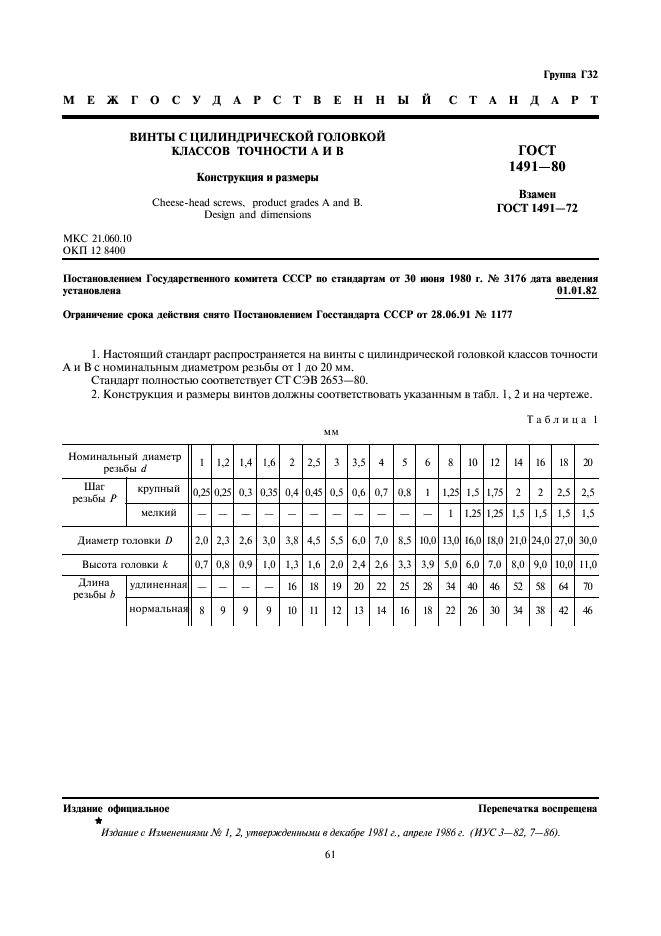

Винты с цилиндрической головкой классов точности А и В.
ГОСТ 1491-80

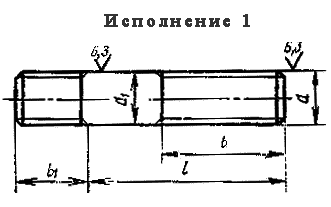

Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В
Гост 22034-76
Настоящий стандарт распространяется на шпильки с номинальным диаметром резьбы от 2 до 48 мм, изготовляемые с крупным шагом резьбы на гаечном и ввинчиваемом концах, с мелким шагом резьбы на гаечном и ввинчиваемом концах, с мелким шагом резьбы на ввинчиваемом конце и крупным шагом резьбы на гаечном конце, с крупным шагом резьбы на ввинчиваемом конце и мелким шагом резьбы на гаечном конце.
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
16 |
20 |
24
|
30 |
|
Шаг Р |
крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
мелкий |
- |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
2 |
2 |
|
Диаметр стержня d1 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
|
Длина ввинчиваемого резьбового конца b1 |
7,5 |
8 |
12 |
15 |
20 |
25 |
30 |
38 |
|
Длина шпильки l |
Длина резьбы гаечного конца b при номинальном диаметре резьбы d |
|||||||
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
|
25 |
18 |
22 |
- |
- |
- |
- |
- |
- |
30 |
18 |
22 |
- |
- |
- |
- |
- |
- |
35 |
18 |
22 |
26 |
- |
- |
- |
- |
- |
40 |
18 |
22 |
26 |
30 |
- |
- |
- |
- |
45 |
18 |
22 |
26 |
30 |
- |
- |
- |
- |
50 |
18 |
22 |
26 |
30 |
38 |
- |
- |
- |
55 |
18 |
22 |
26 |
30 |
38 |
- |
- |
- |
60 |
18 |
22 |
26 |
30 |
38 |
46 |
- |
- |
65 |
18 |
22 |
26 |
30 |
38 |
46 |
- |
- |
70 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
- |
75 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
- |
80 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
- |
85 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
66 |
90 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
66 |
Пример условного обозначения шпильки исполнения 1 с диаметром резьбы d=16 мм, крупным шагом Р=2 мм с полем допуска 6g длиной l=120 мм, класса прочности 5.8, без покрытия:
Шпилька М16 - 6g´120.58 ГОСТ 22034-76
