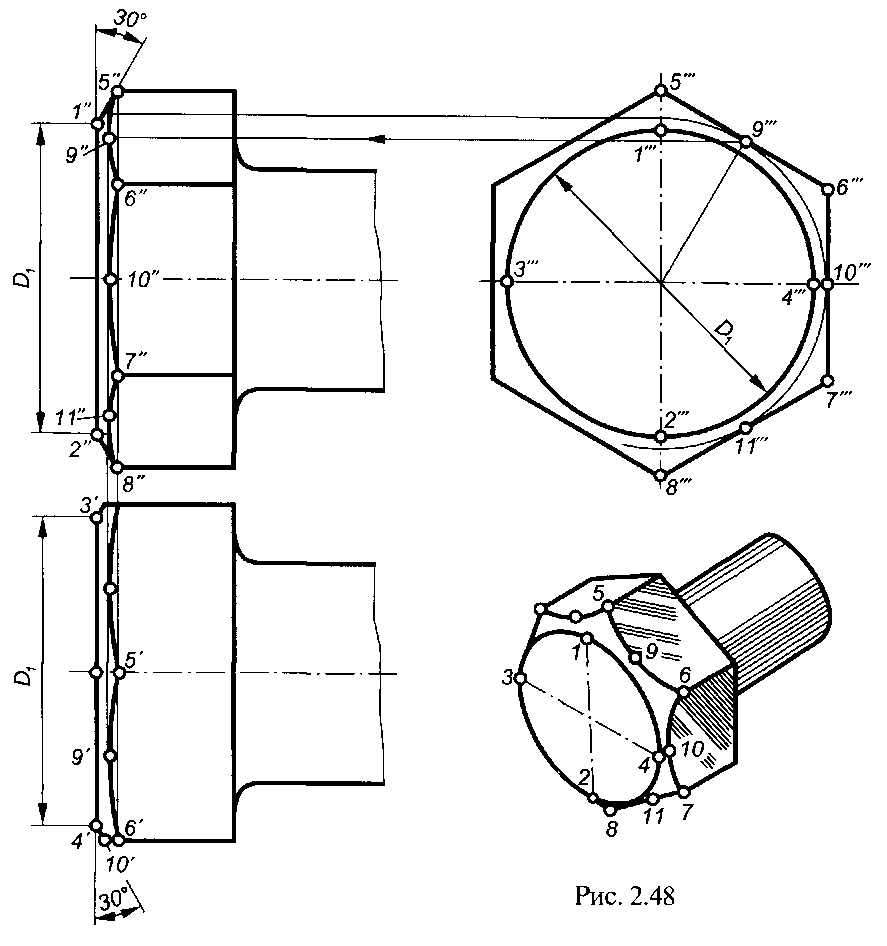

Порядок изображения болта следующий (рис. 2.48):

1. На всех видах вычерчивают проекции правильной шестигранной призмы (головки болта) без фаски.

2. По формуле D₁ = 0,95 S находят диаметр фаски; на виде слева проводят окружность диаметром D₁ а на главном виде и виде сверху находят соответственно точки 1", 2" и 3', 4', определяющие проекции данной ок­ружности.

3. Через точки 1" и 2" под углом 30° проводят прямые (образующие конуса) до пересечения с ребрами призмы в точках 5" и 8". При этом точки пересечения других ребер призмы с поверхностью конуса (6" и 7") будут находиться на линии, соединяющей точки 5" и 8". Полученные точки 5", 6", 7" и 8" являются основаниями гипербол, образующихся при пересече­нии конической поверхности фаски с гранями головки болта.

4. Чтобы найти вершины гипербол, на виде слева проводят вспомогательную окружность, касательную к сторонам шестиугольника, и отмечают на ней точки касания 9"', 10"', 11"', которые и будут вершинами гипербол на виде слева.

На главном виде вершины гипербол будут находиться на проек­ции вспомогательной окружности, проецируемой в прямую ли­нию, параллельную линии 1" 2", на которой и определяют поло­жения точек 9", 10", 11", т.е. вершин гипербол на главном виде.

5. Для построения головки болта на виде сверху через точки 3' и 4' под углом 30° проводят прямые линии (образующие конуса) и находят точку 10' — вершину гиперболы на этом виде. С помощью проекционной связи определяют положения точек 5', 6' и 9'.

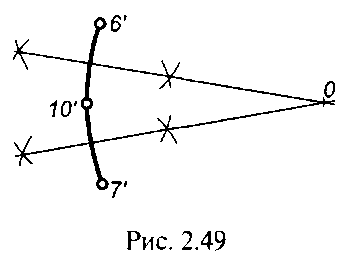

6. Лекальные кривые гипербол условно заменяют дугами окружностей, проведенных через три точки. При этом центры этих дуг окружностей располагаются на пересечении перпендикуляров, проведенных через середины отрезков, соединяющих эти точки, например 6'10' и 10' Т (рис. 2.49).

П риведем примеры условного обозначения болтов.

Болт 2М20 х 1,5-6 g x 60.56.016 ГОСТ 7798-70- болт с ше­стигранной головкой (нормальной точности), исполнения 2, с диаметром резьбы 20 мм, мелким шагом резьбы 1,5 мм, полем допуска 6g, длиной 60 мм, класса прочности 516, с покрытием 01 толщиной 6 мкм.

Болт В.М 6 —6 g x32.36.016 ГОСТ 3033 — 79 — болт откидной класса точности В, исполнения 1, с диаметром резьбы 6 мм, по­лем допуска 6g, длиной 32 мм, класса прочности 3.6, с покрыти­ем 01 толщиной 6 мкм.

Винты.

Винт представляет собой цилиндрический стержень, на одном конце которого выполнена резьба, а на другом имеется головка.

По назначению винты подразделяются на крепежные и устано­вочные/

Крепежные винты диаметром от 1 до 20 мм применяются для соединения деталей посредством ввертывания резьбовой части в одну из них.

Установочные винты служат для фиксации деталей при сборке и регулирования зазоров в соединениях. От крепежных винтов они от­личаются тем, что их стержни имеют нажимной конец, контактиру­ющий с деталью. Установочные винты выполняются как без головки, так и с головкой . В первом случае они имеют резьбу на всей длине стержня.

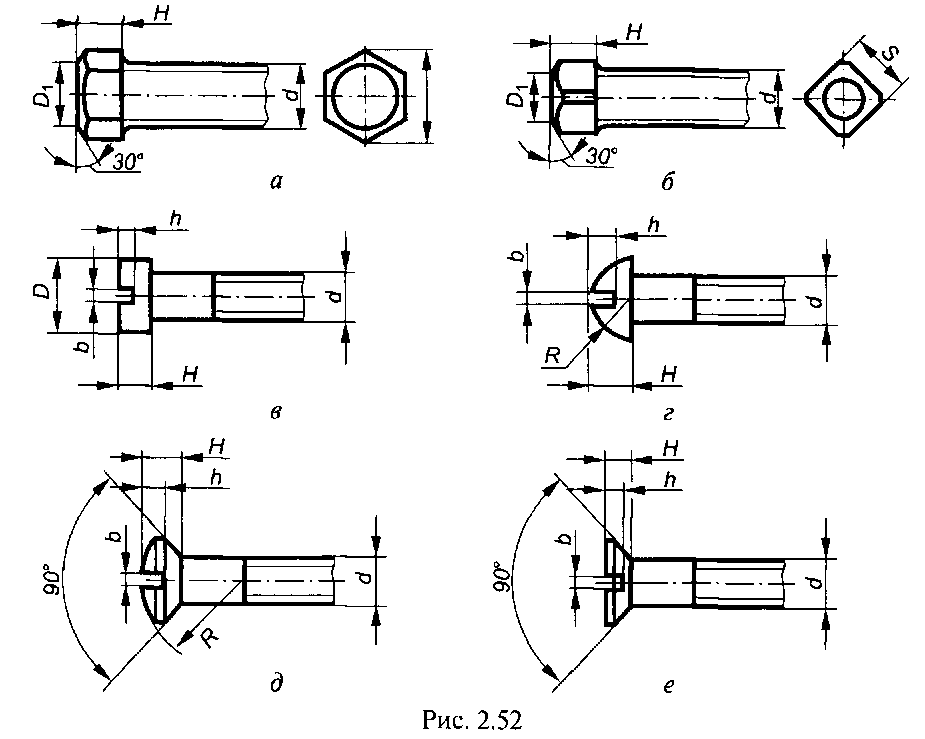

Форма и размеры винтов стандартизованы. По форме головки винты (рис. 2.52, а...ё) подразделяются соответственно на шести­гранные (ГОСТ 1481-84), квадратные (ГОСТ 1482-84), цилин­дрические (ГОСТ 1491-80), полукруглые (ГОСТ 17473-80), по­лупотайные (ГОСТ 17474-80), потайные (ГОСТ 17475-80).

Стержень винта может быть двух исполнений: с диаметром не нарезанной части d₂, который меньше номинального диаметра резьбы (рис. 2.53, а), т.е. с d₂ = (d + d₁)/2 (где d₁ — внутренний диаметр резьбы), и с одинаковым диаметром по всей длине (рис. 2.53, б).

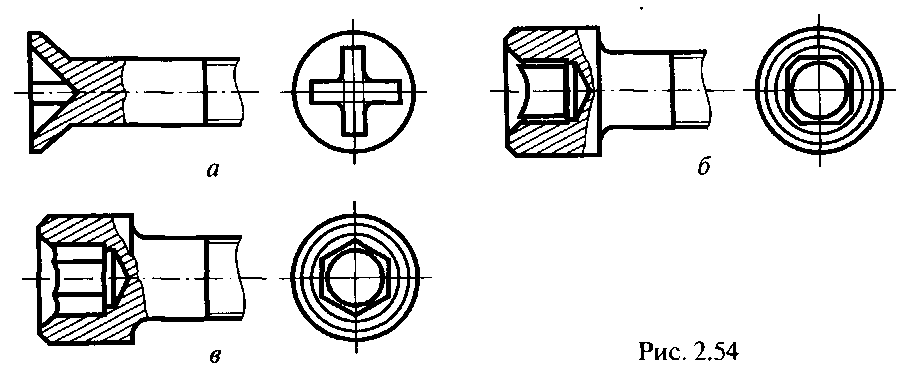

Шлиц головки винта может быть прямой в виде прорези (см. рис. 2.53), крестообразный (рис. 2.54, а), с квадратным (рис. 2.54, б) или шестигранным (рис. 2.54, в) углублением.

Нажимной конец установочных винтов (рис. 2.55, а...г) может быть соответственно плоским (ГОСТ 1477 — 93), коническим (ГОСТ 1476-93), цилиндрическим (ГОСТ 1478-93) и засвер­ленным (ГОСТ 1479-93).

На сборочных чертежах в проекции, перпендикулярной оси винта, шлиц изображается под углом 45° к рамке чертежа, а на рабочем чертеже — параллельно рамке чертежа.

Обозначение винтов производится по общей схеме для всех крепежных деталей, например:

1. Винт A. M8 — 6g x 50.48 ГОСТ 17473 — 80 — это винт с полу­круглой головкой, класса точности А (повышенной), исполне­ния 1, диаметр резьбы d = 8 мм, крупный шаг резьбы, поле до­пуска резьбы 6g, длина / = 50 мм, класс прочности 4.8, без по­крытия;

2. Винт В. М12 х 1-6 g x 25.48 ГОСТ 1476-93 - это винт уста­новочный с прямым шлицем и коническим концом, класса точ­ности В, диаметр резьбы d = 12 мм, мелкий шаг резьбы Р= 1 мм, поле допуска 6g, длина L = 25 мм, класс прочности 4.8, без по­крытия.

Винты с острым коническим концом и конической резьбой боль­шого шага, применяемые для соединения деталей из дерева или мягких полимеров, называются шурупами. Конструкцию и размеры шурупов определяют ГОСТ 11473 — 75, 1144— 80, 1145 — 80, 1146 — 80. Например, условное обозначение шурупа исполне­ния 1, диаметром 5 мм, длиной 40 мм, из низкоуглеродистой ста­ли, с цинковым покрытием толщиной 9 мкм, хромированного имеет следующий вид: Шуруп 1-5x40.019 ГОСТ 1144-80.
