Вычерчивание крепежных деталей по действительным размерам, соответствующим стандарту.

Для выполнения разъемных соединений деталей применяются различные стандартизованные резьбовые крепежные изделия: бол­ты, винты, шпильки, гайки, а также детали для их стопорения: шайбы, шплинты, штифты, проволока. Применение стандарти­зованных резьбовых деталей позволяет ускорить процесс проек­тирования машин и механизмов, так как отпадает необходимость в разработке чертежей этих деталей, а также обеспечить их пол­ную взаимозаменяемость при ремонте машин без дополнитель­ной подгонки.

Форму, размеры и другие характеристики крепежных деталей (материал, характер покрытия, класс прочности и т.д.) опреде­ляет ГОСТ 1759-70.

В условное обозначение крепежной детали входят:

  1. — наименование изделия (болт, винт и т.д.);

  2. — исполнение (исполнение 1 не указывают);

  3. — обозначение резьбы и ее диаметр;

  4. — шаг резьбы;

  5. — обозначение поля допуска резьбы;

  6. — длина изделия;

  7. — класс прочности или группа;

  8. — марка материала или сплава;

  9. — обозначение вида покрытия;

  10. - толщина покрытия (в мкм);

11— номер размерного стандарта.

Например, обозначение болта исполнения 2 с метрической резьбой диаметром 20 мм, мелким шагом 1,5 мм, полем допуска резьбы 6g, длиной 70 мм, класса прочности 109, из стали 40Х, с цинковым хромированным покрытием 01 и толщиной покрытия 6 мкм запишем следующим образом:

Болт 2М20 х l,5-6g x 70.109.40X.01.6 ГОСТ 7798-70.

На учебных чертежах, как правило, параметры 5, 7... 10 не вклю­чают в условное обозначение изделия, так как обоснованный их выбор без специальных знаний невозможен.

Болты.

Болты. Болт представляет собой цилиндрический стержень с го­ловкой на одном конце и резьбой для навинчивания гайки на другом.

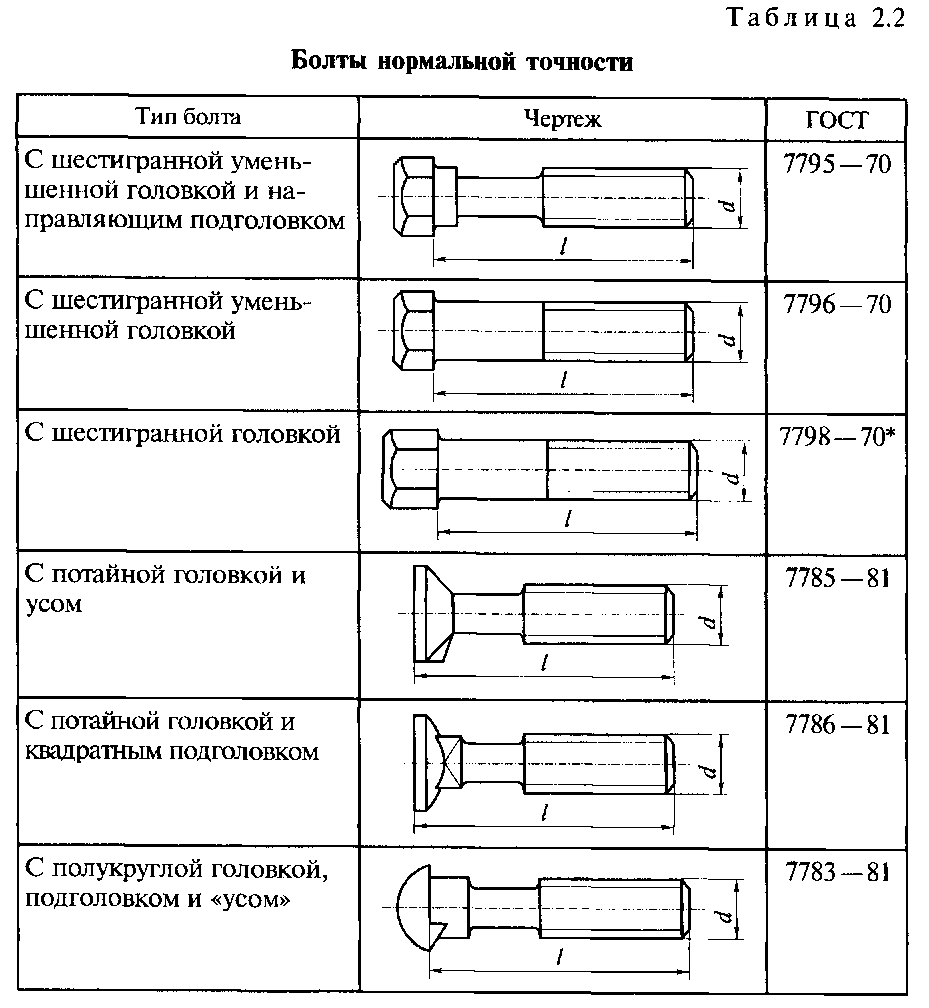

Болты используют для скрепления между собой двух и более деталей. Существует множество типов болтов, отличающихся фор­мой и размерами головки, формой стержня, точностью изготов­ления, характером исполнения и шагом резьбы. Головка болта может быть шестигранной, квадратной, прямоугольной, полукруглой и конической с квадратным подго­ловком или «усом» и другой формы, а резьба у болта — метрическая с круп­ным или мелким шагом. Выбор головки болта зависит от технологических осо­бенностей соединения. Размер и форма головки определяют возможность ис­пользования для завинчивания болта стандартного гаечного ключа. В табл. 2.2 приведены некоторые типы болтов с различными головками.

Наибольшее распространение в машиностроении получили болты с шестигранной головкой, которые могут быть нормальной (ГОСТ 7798-70), повышенной (ГОСТ 7805-70) и грубой (ГОСТ 15589-70) точности, а также иметь уменьшенную головку.

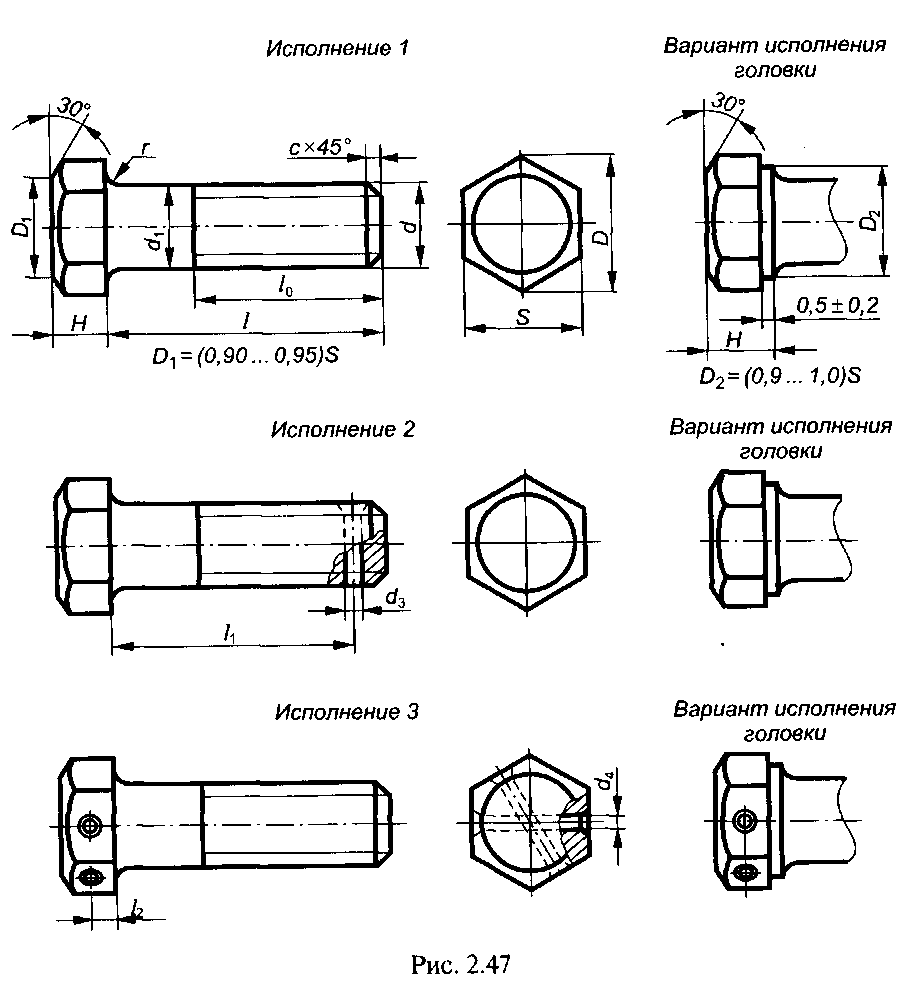

Болты с шестигранной головкой нормальной точности могут быть трех исполнений (рис. 2.47): соответственно без отверстия в головке и стержне, с отверстием в стержне для стопорения шплин­том, с двумя отверстиями в головке для стопорения группы бол­тов с помощью проволоки.

Стандартные болты изготавливаются диаметром 6... 48 мм и дли­ной 14... 300 мм. Каждому диаметру болта соответствуют опреде­ленные размеры головки и несколько размеров его длины, кото­рые стандартизованы. Длиной болта L считается размер от резьбо­вого конца стержня до опорной поверхности головки. Длина резь­бовой части стержня L 0 также стандартизована и устанавливается в зависимости от его диаметра d и длины L. Диаметр и длина болта являются определяющими размерами и входят в его условное обо­значение.

В инженерной практике находят применение также специаль­ные болты, например: откидные (ГОСТ 3033 — 79) — для быстро­го зажима и освобождения деталей; рым-болты (ГОСТ4751 — 73) — для подъема и опускания при транспортировке и монтаже тяже­лых изделий; фундаментные (ГОСТ24379.1 —80) — для крепления строительных конструкций и оборудования.

При выполнении рабочего чертежа болта, например исполне­ния 1, главный вид должен располагаться так, чтобы ось болта была параллельна основной надписи чертежа.
