Глава тринадцатая высокочастотные защиты
13.1. Назначение и виды высокочастотных защит
Высокочастотные (ВЧ) РЗ являются быстродействующими и предназначаются для ЛЭП 110, 220 кВ и линий СВН. Они применяются для быстрого отключения линии при. КЗ в любой ее точке с целью обеспечения устойчивости параллельной работы электрических станций и энергосистем в целом, а также в связи с ростом требований со стороны потребителей для сохранения устойчивости технологического процесса.
Высокочастотные РЗ (ВЧЗ) состоят из двух комплектов, расположенных по концам защищаемой ЛЭП. Особенность ВЧЗ заключается в том, что для их селективного действия необходима связь между комплектами защиты, осуществляемая посредством токов ВЧ, которые передаются по проводам защищаемой ЛЗП. По принципу своего действия ВЧЗ не реагируют на КЗ вне защищаемой ЛЭП и поэтому, так же как дифференциальные РЗ, не имеют выдержки времени. Применяются три вида ВЧЗ: направленные РЗ с ВЧ-блокировкой, основанные на сравнении направления знаков мощности по концам защищаемой ЛЭП; дифференциально-фазные ВЧЗ, основанные на сравнении фаз токов КЗ по концам ЛЭП; комбинированные направленные и дифференциально-фазные ВЧЗ, сочетающие оба упомянутые выше принципа. В связи с указанными особенностями перечисленные РЗ состоят из двух частей – релейной и высокочастотной.
13.2. Принцип действия направленной защиты с вч-блокировкой
Н
аправленная
ВЧЗ реагирует на направление (знак)
мощности КЗ по концам защищаемой ЛЭП.

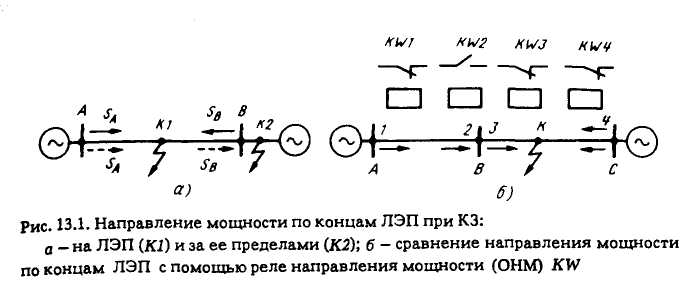

Как видно из рис. 13.1, а,
при КЗ на защищаемой ЛЭП (в точке К1)
мощности КЗ на обоих
концах поврежденного участка АВ имеют одинаковое направление от шин в ЛЭП.
В случае же внешнего КЗ (точка К2) направления мощности по концам защищаемой ЛЭП различны. На ближайшем к месту повреждения конце (В) ЛЭП мощность КЗ SВ отрицательна (направлена к шинам), а на удаленном (конец А) – положительна (направлена от шин в ЛЭП).
Из этого следует, что, сравнивая направления мощности по концам защищаемой ЛЭП, можно определить, где возникло повреждение: на данной ЛЭП или за ее пределами. Такое сравнение осуществляется при помощи органов направления мощности KW (рис. 13.1, б), которые устанавливаются на обоих концах ЛЭП и включаются таким образом, чтобы при КЗ на защищаемой ЛЭП они разрешали действие ВЧЗ на отключение.
Тогда при КЗ в точке К (рис. 13.1, б) на обоих концах линии подействуют KW3 и KW4, установленные на поврежденной ЛЭП ВС. На неповрежденной же ЛЭП АВ OHM KW1 сработает, разрешая действие на отключение, однако на приемном конце В ЛЭП АВ под влиянием мощности КЗ, направленной к шинам, OHM KW2 разомкнет контакты, чем запретит действие на отключение РЗ 2, и одновременно блокирует действие РЗ 2 посылкой ВЧ-сигнала по проводам этой же ЛЭП. Блокирующий сигнал посылается специальными генераторами ВЧ (ГВЧ) (рис. 13.2), управляемыми OHM, реагирующими на отрицательный знак мощности, и принимается специальными приемниками токов ВЧ ПВЧ, настроенными на ту же частоту, что и генераторы. Приняв ВЧ-сигнал, приемники ВЧ подают ток в обмотку блокирующего реле КБ, которое размыкает цепь отключения РЗ.
