Тема: ваговимірювальне устаткування План
1.Класифікація ваговимірювального устаткування та його технічна характеристика
2. Характеристика сучасного асортименту ваговимірювального устаткування
Л:1; 16; 17; 19-21
Ключові слова: ваги статичного зважування, зважування на ходу, тензодатчики, бункерні ваги, ваги промислового призначення.

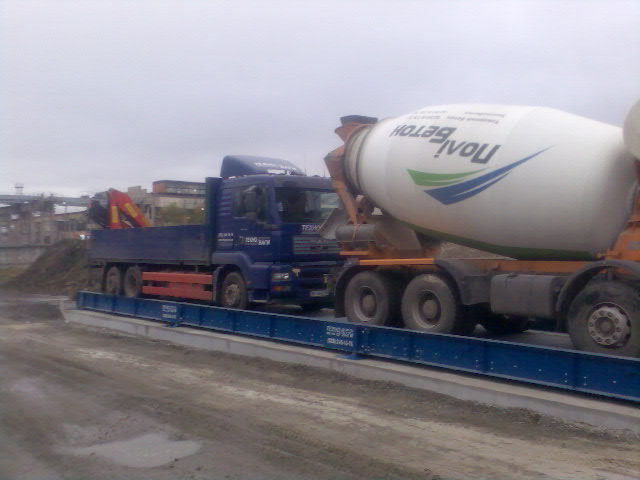

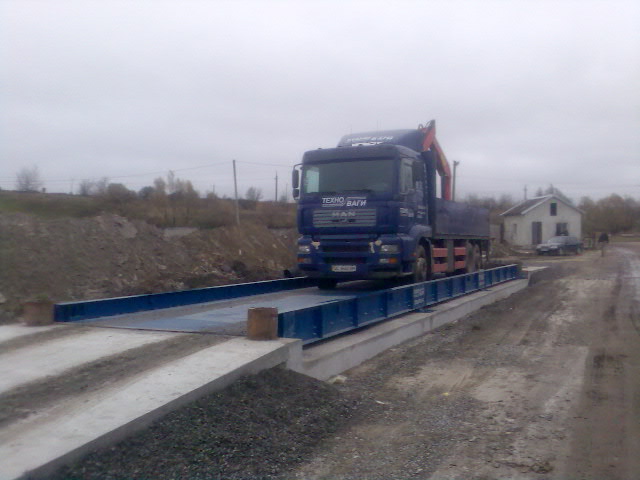

Автомобільні ваги
статичного зважування
Вантажна
платформа стаціонарних ваг обладнується
датчиками,які зв’язані
із вторинною
електронною
апаратурою. Вся система комплектується
комп’ютером з відповідним програмним
забезпеченням.
Вантажна
платформа залежно від довжини об’єктів,
що зважуються, встановлюється на 4, 6,
8, 12 або іншій кількості датчиків і має
розбірну конструкцію. Вторинна апаратура
– це аналогово-цифровий перетворювач
із засобами відображення та реєстрації
інформації. Вага вантажу, державний
реєстраційний знак автомобіля, дата і
час зважування виводяться на екран
монітора. Вся отримана інформація може
передаватися до єдиної автоматизованої
інформаційної системи митних органів
України.
Типи
виконання
Заглиблений:
стаціонарний фундамент або збірний
залізобетон
Поверхневий:
стаціонарний фундамент або на дорожніх
плитах
ВАГИ АВТОМОБІЛЬНІ ТЕНЗОМЕТРИЧНІ СТАТИЧНОГО ЗВАЖУВАННЯ
№ п/п |
Назва ваги |
Найбільша границя зважування,т |
Дискретність,кг |
Розмір платформи,м |
Кількість датчиків |
1 |
ТВА-15-6 |
15 |
5 |
6*3 |
4 |
2 |
ТВА-30-6 |
30 |
10 |
6*3 |
4 |
3 |
ТВА-40-12 |
40 |
10 |
12*3 |
6 |
4 |
ТВА-50-16 |
50 |
10/20 |
16*3 |
8 |
5 |
ТВА-60-16 |
60 |
20 |
16*3 |
8 |
6 |
ТВА-60-18 |
60 |
20 |
18*3 |
8 |
7 |
ТВА-60-24 |
60 |
20 |
24*3 |
10 |
8 |
ТВА-100-8 |
100 |
20 |
8*4,5 |
6 |
У вагах застосовуються високоякісні нержавіючі тензодатчики фірми "Flintec" (США-Німеччина).
ВАГИ АВТОМОБІЛЬНІ для зважування під час руху
-
Тип ваги
НГЗ,т
Дискретність,кг
Розмір платформи,м
Похибка зважування,%
ТВА-15Д
15
5
0,8*3
0,5-1
Для зважування
залізничних вагонів застосовують такі
засоби залежно від методу
Ваги для зважування
вагонів у складі поїзда на ходу
Вагонні ваги для
статичного зважування
Вагонні тензометричні ваги виробництва нвп „Техноваги”.
Модель |
Дискр.,кг |
Довжина платформи |
К-ть датчиків |
Прилад |
ТВВ-150-13,5...15,5 |
50 |
До 13,5 м - 2 окремих платформи |
8 |
ТВП-24 "Техноваги" |
ТВВ-150-13,5 |
50 |
До 13,5 м - 1 платформа |
6 |
ТВП-12 ТВП-12 |
ТВВ-150-15 |
50 |
До 15м - 1 платформа |
6 |
ТВП-12 |
Вагонні ваги виробництва НВП ”Техноваги” мають вантажопідйомність до 200 т. Вони призначені для зважування вагонів у статичному положенні з реєстрацією результатів на індикаторі та екрані монітора. Точність зважування 0,0017%.
У вагах застосовується високоякісні нержавіючі тензодатчики фірми “Flintec” (Німеччина).
