Особенности изображения резьбы на чертеже

Резьба на чертеже изображается условно. В соответствии с ГОСТ 2.311–68 независимо от типа и профиля всю резьбу на чертеже изображают одинаково двумя линиями: сплошной основной и сплошной тонкой.

На рис. 1.2, а показано изображение резьбы на стержне, а на рис. 1.2, б – в отверстии.

Сбег__резьбы

дуга

окружности

окружности

резьбы

0,8 > P

Г раница

На стержне резьба выполнена сплошной основной линией по наружному диаметру резьбы, т.е. по выступам профиля, и сплошной тонкой линией по внутреннему диаметру, т.е. по впадинам или углублениям профиля. Сплошная тонкая линия наносится на расстоянии не менее 0,8 мм и до величины не более шага (Р) резьбы от сплошной основной линии, включая фаску. Линию, определяющую границу резьбы, как на стержне, так и в отверстии, изображают сплошной основной в конце полного профиля резьбы и проводят ее до линии наружного диаметра резьбы. Длина резьбы указывается без сбега.

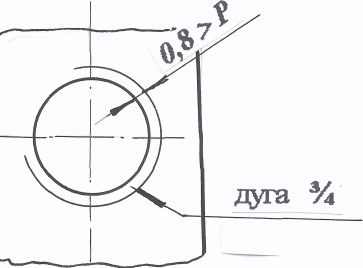

На виде слева резьба на стержне изображается в виде окружности контурной линией по наружному диаметру, а внутренний диаметр резьбы изображается на 3/4 окружности сплошной тонкой линией, разомкнутой в любом месте. Резьба в отверстии и на стержне при вычерчивании в разрезе или сечении (рис. 1.2, б, 1.3,а) изображается аналогично, только по внутреннему диаметру показывается сплошной основной линией, а по наружному – сплошной тонкой. На разрезах, параллельных оси отверстия (рис.1.3,б), сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы с учетом фаски, но без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, дугу проводят сплошной тонкой линией только на 3/4 длины окружности, разрывая ее в любом месте.

В соединении резьба изображается, как указано на рис. 1.3, в.

Если фаска специального конструктивного значения не имеет, то на виде, в плоскости, перпендикулярной оси вращения, она не показывается как на стержне, так и в отверстии.

А -А А А А - А

А

Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне (рис. 1.3, а) и до линии внутреннего диаметра в отверстии (рис 1.3, б), т.е. в обоих случаях до сплошной основной линии. Следует твердо запомнить правило: в резьбовых соединениях, изображенных в разрезе, резьба стержня закрывает резьбу отверстия.

Р езьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и внутреннему диаметрам (рис.1.4).

Р ис. 1.4

На конических стержнях и в отверстиях резьба изображается так, как

показано на рис. 1.5.

Рис. 1.5

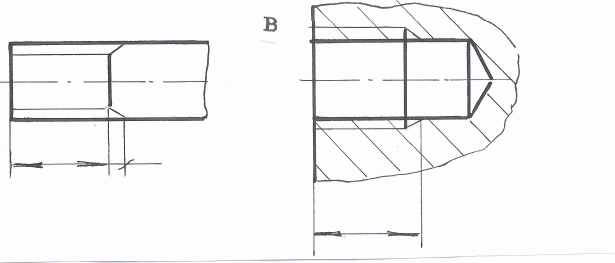

Как правило, размер длины резьбы на стержне и в отверстии указывают без сбега (рис. 1.6).

Р ис. 1.6

При необходимости указания длины резьбы со сбегом размеры наносят, как показано на рис. 1.7.

а б

Рис.1.7

На чертежах, по которым резьбу не выполняют, конец глухого резьбового отверстия допускается изображать, как показано на рис. 1.8.

Рис. 1.8

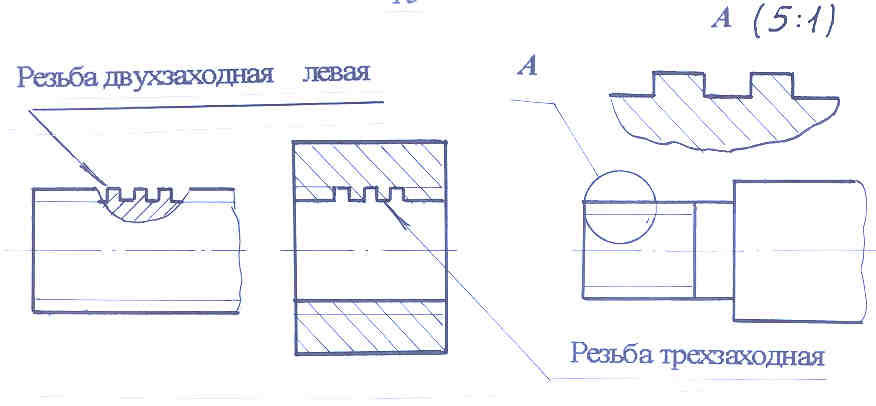

Резьбу с нестандартным профилем показывают одним из способов, изображенным на рис. 1.9, со всеми необходимыми размерами и предельными отклонениями, а также числом заходов, направлением резьбы и т. д. Обязательно с добавлением слова «Резьба».

Рис. 1.9

Обозначение резьбы на чертежах

Вся цилиндрическая резьба, кроме трубной, обозначается по

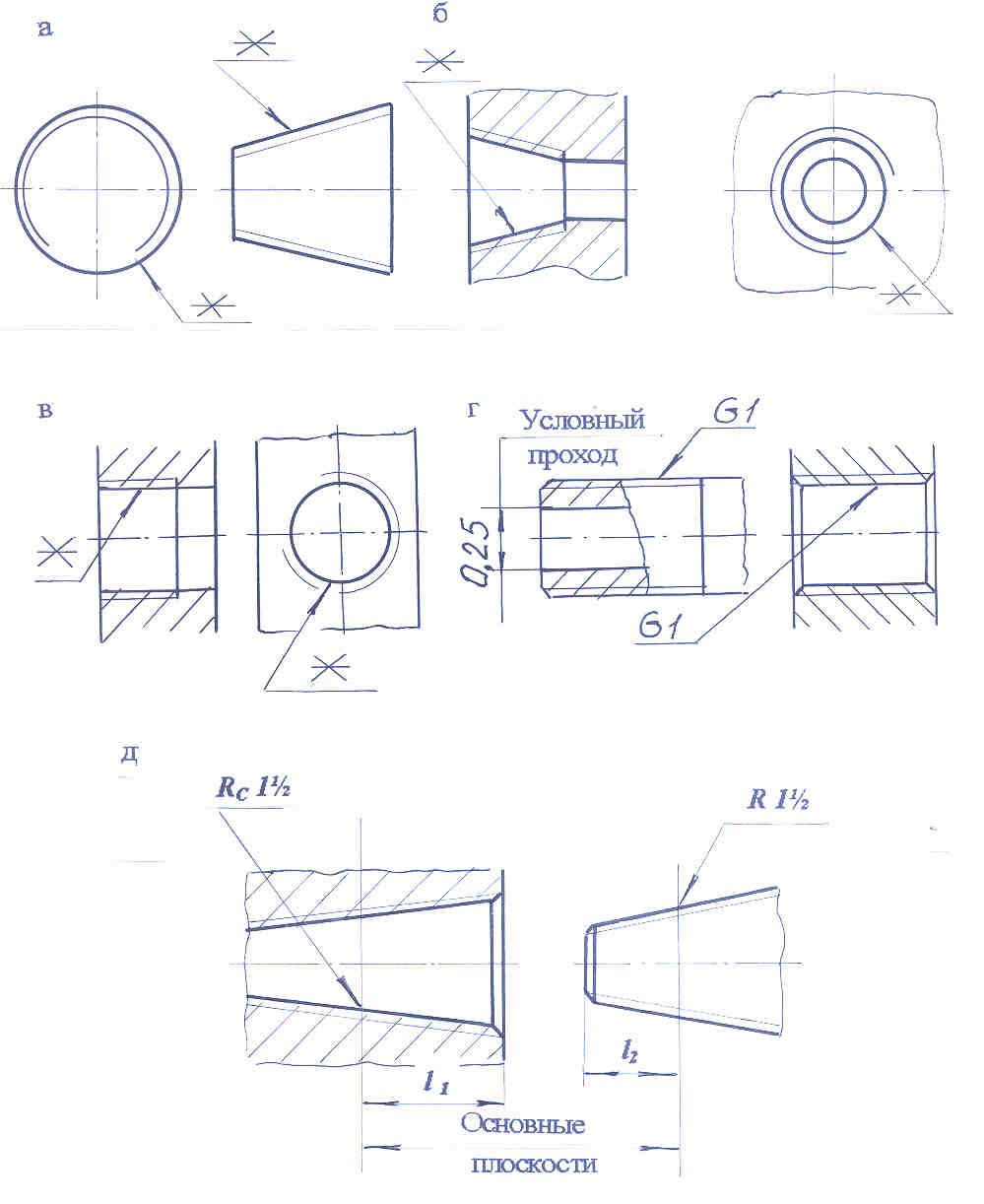

наружному диаметру в соответствии со стандартом на размеры и предельные отклонения. Допускаемые места нанесения обозначения резьбы на стержне и в отверстии показаны на рис. 1.10. Однако в учебной практике первых двух курсов резьба на чертеже обычно обозначается условно, т.е. сокращенно, без указания полей допусков и классов точности изготовления резьбы. Интересующихся отсылаем к ГОСТ 16093–70 «Резьба метрическая для диаметров от 1 до 600 мм. Допуски».

Рис.1.10

Знаком (*) отмечены места обозначения резьбы.

Обозначение конической резьбы и трубной цилиндрической резьбы относят, как известно, не к диаметру резьбы, а к контуру ее и наносят, как показано на рис. 1.11.

Рис. 1.11

В методических указаниях приведены кратко только те сведения о резьбах, которые необходимы для выполнения контрольной работы. Более подробные сведения об изображении резьбы даны в ГОСТ 2.311–68.
