Оглавление

1.Введение

2.Назначение «РП-5 A»

3.Технические данные электрооборудования «РП-5 A»

4.Назначение, устройства, принцип действия электрооборудования «РП-5 A»»

5.Работа схемы управления

6. Основные неисправности и ремонт электрооборудования

7. Безопасные условия труда при обслуживаний и ремонту электрооборудования

8. Список литературы

1. Введение

Электротехническая промышленность играет важную роль в решении задач электрификации, технического переворота всех отраслей промышленности, автоматизации производственных процессов. Установленная электрическая мощность отдельных предприятий достигается 3 млн .кВт, а количество электрических машин на них 100 тыс. штук . Годовое потребление электрической энергии на отдельных предприятиях превышает 5 млрд. кВт ч. За каждые 20 лет производство и потребление электроэнергии в мире увеличивается примерно в 2 раза. Рост производительности пруда, период 2000 – 2010 гг. к дальнейшему повышению энерговооруженности предприятий. В этих условиях правильная организация труда электромонтера и грамотная эксплуатация электроустановок становится весьма сложным и ответственным делом, так как значительному материальному ущербу, выводу из строя дорогостоящего оборудования, большим потерям продукции, нерациональному использованию электроэнергии.

Повышение квалификации рабочих на один разряд повышает производительность их труда в среднем на 6-8%.

За счет совершенствования квалификации рабочих и роста их общеобразовательных значений в масштабах страны обеспечивает не менее 30% прироста национального дохода.

Я буду рассказывать про РП – 5 “А”.

2. Назначение рп – 5 “а”

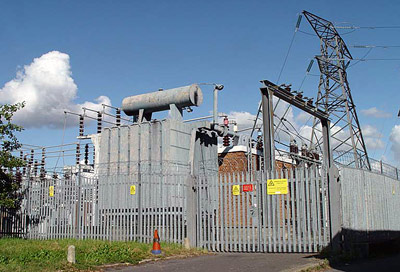

Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов, распределительных устройств, устройств управления, зашиты и измерения. В зависимости от потребляемой мощности и удаленности от источника питания различают следующие виды подстанций: узловая распределительная: главная понизительная; глубокого ввода; трансформаторный пункт.

Главной понизительной подстанцией (ГПП) называется подстанция на напряжение 35...220 кВ, получающая питание непосредственно от районной энергосистемы и распределяющая электроэнергию при более низком напряжении по всему предприятию.

Распределительная подстанция РП – 5 “А” предназначена для электроснабжения солеотвала.

3. Технические данные

На подстанции используется много видов электрооборудования: масляный выключатель ВМП-10к, предохранители, разъединители, тяговые усилители, приводы.

Технические характеристики масляных выключателей

Таблица №1

Характеристики выключателя	600A	1000A	1500A
Вес масла, кг	4.5	-	-
Сопротивление токопровода, мкОм:
Всего контура	55	40	30
Участка роликов	22	16	10
Участка розетки	33	24	20
Ход подвижных контактов, мм	240-245	-	-
Вжим	60+3(-5)	-	-

Величины сопротивлений токопроводов

Таблица №2

Тип выключателя	Номинальный ток. А	А, МкОм	Б, МкОм	В. МкОм
ВМП-10, ВМП-10К, ВМП-10КУ ВМП-10, ВМП-10К, ВМП-10У,	630	56	20	20
ВМП-10КУ	1000	40	16	24
ВМП-10, ВМП-10К	1500	30	10	,20
ВМП-10Т, ВМП-10КТ, ВМП-10КТУ	630	40	16	24
ВМП-10Т, ВМП-10КТ	1000	30	10	20

Технические данные вакуумного выключателя BB/TEL

Таблица №3

Параметры вакуумный выключетелей	BB/TEL
Номинальное напряжение, кВ	10 ; 20
Наибольшее рабочее напряжение, кВ	12 ; 24
Номинальный ток, А	630 ; 1000; 1600
Номинальный ток отключения, кА	12.5 ; 20 ; 31.1
Ток электродинамической стойкости, кА	32, 52, 81
Ток термической стойкости, 3 с, кА	12,5 ; 20
Полное время отключения, с, не более	0.09
не более	0.07
Собственное время отключения, с, не более	0.015
Механический ресурс, 103 циклов ВО	50
Коммутационный ресурс, 103 циклов ВО: при номинальном токе  при номинальном токе отключения	50 100
Масса, кг, не более	35** 68****
