Тема 1: Снаряжение пожарных-спасателей. 2 (1\1) ч.
Снаряжение пожарных-спасателей: костюмы, каски, сапоги, рукавицы, пояса, карабины, электрозащитные средства. Требования ТБ.
Боевая одежда
пожарного
является современным универсальным
средством для индивидуальной защиты
личного состава пожарных и
аварийно-спасательных подразделений
от воздействия поражающих факторов при
пожаре - повышенной температуры, открытого
пламени, воды, ПАВ, ГСМ, растворов кислот
и щелочей. Кроме того, она является также
отличной защитой от неблагоприятных
атмосферных
факторов (ветер, дождь, мороз, туман).Боевая
одежда пожарного выпускается в виде
комбинезона и костюма. Костюм
изготавливается двух видов, для
начальствующего и рядового состава и
предлагается в двух модификациях: куртка
с брюками или куртка с полукомбинезоном.
Пакет материалов и тканей, из к
оторых
изготовлена одежда, обеспечивает защиту
тела пожарных от высоких температур
окружающей среды, теплового потока,
открытого пламени, контакта с нагретыми
поверхностями, физико-механических
воздействий, воды и агрессивных сред.
Теплоизоляционная подкладка боевой
одежды пожарного выполнена съемной,
что облегчает уход за одеждой. Капюшон
боевой одежды пожарного съемный и
обеспечивает возможность его использования
с пожарным шлемом. На боевой одежде
пожарного предусмотрены накладные
карманы, внутренний карман и карман для
радиостанции. Боевая одежда пожарного
оснащена сигнальными (флуоресцентными
и световозвращающими) лентами. Боевая
одежда пожарного обеспечивает возможность
ее использования со снаряжением
пожарного:
п
ожарным спасательным поясом;
пожарным шлемом;
средствами индивидуальной защиты органов зрения и дыхания пожарного;
специальной пожарной обувью;
средствами защиты рук;
радиостанцией.
|
ТОК-200 |
Тип костюма |
Защита при t,°С |
Время защиты при плотности теплового потока |
Воздействие открытого пламени, с |
Масса, кг |
ТОК-200 |
200 |
10 мин при 18 кВт/м2 |
10 |
8-10 |
ТК-800 |
200 |
16 мин при 18 кВт/м2 |
20 |
10-12 |
|
|
|
ОЗК |
Л-1 |
|
ТЕРМОСТОЙКИЙ ШЛЕМ ПОЖАРНОГО
Шлем пожарного является индивидуальным средством, предназначенным для защиты головы, шеи и лица пожарного:
от воздействия повышенных температур и кратковременного воздействия открытого пламени;
от воздействия агрессивных сред, поверхностно-активных веществ (ПАВ) и воды;
от воздействия механических нагрузок. при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ. Шлем пожарного представляет собой корпус с убирающимся внутрь забралом. В состав шлема входят:
подшлемник с гигиеническим чехлом;
пелерина;
забрало.
|
|
|
Каска К3-94 |
Шлем ШПМ-3 |
Каска КП-92 |
Шлем пожарного ШПМ-3 обеспечивает защиту головы от воздействия повышенных температур и открытого пламени, растворов кислот, щелочей, воды, ПАВ, статической и динамической нагрузки. Шлем пожарного представляет собой корпус с убирающимся внутрь забралом. В состав шлема входят: гигиенический подшлемник, пелерина, забрало. По отдельному заказу шлем комплектуется переговорным устройством и индивидуальным модулем безопасности (ИМБ) с зарядным устройством.
ТЕРМОСТОЙКАЯ
ОБУВЬ (ХИМОСТОЙКАЯ)
Сапоги
резиновые, формовые термостойкие
предназначены для защиты ног от тепловых
потоков, ушибов, проколов и прочих
механических повреждений; воды, действия
различных агрессивных сред (топлив,
масел, кислот, щелочей, поверхностно-активных
веществ). В конструкции сапог предусмотрены
ударозащитные элементы, противоскользящая
подошва и антипрокольная стелька,
выдерживающая сопротивление проколу
до 650 Н. Ударозащитные элементы в области
тыльной части стопы, голени и голеностопного
сустава способны амортизировать до 60%
энергии удара. Носок сапога выдерживает
энергию удара до 25 Дж. Сапоги укомплектованы
вкладным теплоизолирующим чулком из
полушерстяной байки. При необходимости
сапоги могут комплектоваться дополнительным
теплоизолирующим чулком. Технические
характеристики:
Температурный
интервал работоспособности, °С от -35°
до +300°
Защитное время
работы составляет, мин:
- при +180°С 30
- при +300°С 1
Изменение прочности
при воздействии в течение 24 часов
40%
раствор H2SO4),
%, не более 15
Размеры 40 - 46
Масса полупары,
кг
1,250
ТЕРМОСТОЙКИЕ РУКАВИЦЫ (ПЕРЧАТКИ)
Рукавицы специальные
термостойкие защитные (Ми, Тп, То) с
многослойным теплоизолятором на
гигиенической подкладке с двумя напалками
(или перчатки) п
редназначены
для защиты рук от воздействия открытого
пламени, теплового потока, воды, ПАВ,
ГСМ и других опасных и вредных факторов,
возникающих при тушении пожаров и
проведении аварийно-спасательных работ,
не сковывают движения, обеспечивают
выполнение профессиональных действий.
Кроме того, они защищают руки от
неблагоприятных климатических воздействий
(отрицательных температур, осадков,
ветра). Для обеспечения водонепроницаемости
кистевая часть рукавицы имеет
водонепроницаемое покрытие. Швы в
рукавицах обработаны высокотемпературным
герметиком для защиты от проникновения
внутрь рукавиц воды, ПАВ и других
агрессивных сред.
Основные технические характеристики:
Диапазон рабочих температур, °С от -35° до +200°
Время защитного действия при непосредственном контакте с пламенем, сек. 10
Время защитного действия при интенсивности теплового потока 5 кВт/м2, сек 240
Устойчивость к многократному изгибу, циклов 10000
Размеры 1 - 3
Масса пары, кг 0,25 - 0,35
ПОЯС ПОЖАРНЫЙ СПАСАТЕЛЬНЫЙ
П
ояс
пожарный спасательный (ППС) предназначен
для страховки пожарных при работе на
высоте, спасания людей и самоспасания
пожарных во время тушения пожаров и
проведения связанных с ними первоочередных
аварийно-спасательных работ, а также
для ношения топора пожарного и карабина.
Пояса выпускаются трех размеров:
1 размер обеспечивает обхват талии до 1050 мм. 2 размер обеспечивает обхват талии до 1200 мм. 3 размер обеспечивает обхват талии до 1300 мм Пояса выпускаются различных цветов, что позволяет их гармонично сочетать с боевой одеждой пожарных.
Основные технические характеристики:
Масса пояса, кг., не более 0,87
Ширина поясного ремня, мм 85
Диапазон рабочих температур, °С от -40 ° до +200 °
Статическая разрушающая нагрузка ППС, кН, не менее 15
Назначенный ресурс работы ППС при проведении операции самоспасания с высоты, циклов применения, не менее 100
ППС имеет самозатягивающуюся пряжку, работающую по принципу заклинивания поясного ремня по всей ширине ленты. Механизм пряжки позволяет легко осуществлять подгонку пояса по талии и очень надежен. Проскальзывание ремня в пряжке, при приложении любой нагрузки - исключено. Ременная лента с термостойкой пропиткой сохраняет свои свойства в течение всего срока эксплуатации. Каждый пояс не реже 1 раза в год испытывается на прочность путем приложения к полукольцу нагрузки, равномерно возрастающей в течении 5 мин до 350 кг, и выдерживается под этой нагрузкой в течении 5 мин. После этого пояс внимательно осматривают и, если нет надрывов ткани и других дефектов, считают пригодным к дальнейшей эксплуатации.
Пожарный карабин
|
Карабин |

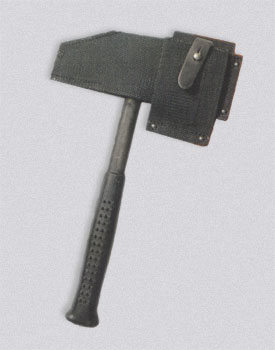

КОБУРА ДЛЯ ТОПОРА ПОЖАРНОГО
|
Кобура |

Кобура "АСО" выполнена из термостойкой ленты, применяемой для пояса пожарного, поэтому выдерживает все термические и физико-механические нагрузки оговоренные НПБ для пояса пожарного спасательного. Конструкция кобуры позволяет извлекать топор одной рукой за 1,5-2 секунды не снимая рукавиц. Также одной рукой топор легко вставляется обратно. Кобура надежно и жестко крепится на поясе пожарном спасательном, но при этом легко перемещается по нему. Самопроизвольное выпадение топора из кобуры исключено. Пожарный поясной топор предназначен для перерубания и разборки элементов деревянных конструкций зданий. Кирка дает возможность закрепиться пожарному при передвижении по крутым скатам кровли. Общая длина топора равна 360 мм, масса не более 1,2 кг.
Электрозащитные средства:
К электрозащитным средствам, применяемым в частях пожарной охраны, относятся:
а) перчатки резиновые диэлектрические;
б) галоши (боты) резиновые диэлектрические;
в) коврики резиновые диэлектрические, размерами не менее 50 X 50 см с рифленой поверхностью;
г) ножницы для резки электропроводов с изолированными ручками;
д) переносные заземлители пожарных автомобилей с электросиловыми установками, у которых основная система защиты - защитное заземление, выполняется из гибких медных жил, проверенных на термическую устойчивость, производной длины сечением не менее 16 мм2 до 1000 В и не менее 25 мм2 выше 1000 В.
Боты диэлектрические
И
зготовлены
формовым способом из резины, испытанной
напряжением 20 кВ. Предназначены в
качестве дополнительного средства
защиты от воздействия электрического
тока напряжением до 9000 В при работе в
закрытых помещениях при отсутствии
осадков и в открытых электроустановках
в интервале температур от –30 до +50 °С.
Ковры диэлектрические резиновые
Применяются в качестве дополнительного защитного средства в закрытых электроустановках с напряжением свыше 1000 В (кроме особо сырых помещений) и в открытых электроустановках в сухую погоду. Диэлектрические ковры представляют собой дорожку с рифленой лицевой поверхностью, которая обеспечивает противоскользящие свойства. По согласованию с заказчиком ковры могут выпускаться различных цветов и размеров (700х700; 750х750; 800x800 мм). Диэлектрические резиновые ковры выдерживают испытательное напряжение 20 кВ переменного тока частотой 50 Гц. Гарантийный срок эксплуатации ковров — 3 года со дня ввода в эксплуатацию.
Перчатки диэлектрические бесшовные
Я
вляются
основным изолирующим средством при
работе в электроустановках напряжением
до 1000 В и дополнительным изолирующим
средством в электроустановках, напряжением
свыше 1000 В. Применяемая рецептура
резиновой смеси обеспечивает эластичность
перчаток даже в условиях низких
температур. Конструкция перчаток
позволяет в качестве утепляющих вкладышей
использовать хлопчатобумажные или
трикотажные перчатки. Это делает работу
более комфортной.
Перчатки
диэлектрические со швом
|
Ножницы диэлектрические |

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Испытания проводятся специальными лабораториями, имеющими на это разрешение органов Госэнергонадзора. Результаты испытаний оформляются актом, который хранится в делах части (отряда) до проведения следующего испытания. На перчатках, ботах, ковриках и т. д. ставится штамп с указанием срока следующего испытания.
Сроки проведения испытаний:
а) перчатки резиновые диэлектрические - один раз в 6 месяцев;
б) галоши резиновые диэлектрические - один раз в год;
в) ножницы для резки электропроводов с изолированными ручками - один раз в год;
г) коврики резиновые диэлектрические - один раз в два года;
д) боты резиновые диэлектрические - один раз в три года.
Пригодность к работе защитных изолирующих средств определяется внешним осмотром и испытанием. Внешний осмотр проводится ежедневно при заступлении на дежурство пожарным, за которым они закреплены.
Внешними признаками, определяющими непригодность средств электрической защиты, являются:
а) для ножниц - повреждение изоляции на рукоятках и отсутствие упорных колец;
б) для резиновых перчаток, галош (бот), ковриков - проколы, разрывы, наличие отверствий;
в) для переносного заземления - разрушение контактных соединений, нарушение механической прочности медных жил (обрыв более 10% медных жил).
Все средства электрической защиты, не прошедшие в установленные сроки испытания, считаются непригодными к к использованию.
Электрозащитные средства хранятся на пожарном автомобиле отдельно от пожарно-технического вооружения и шанцевого инструмента в зачехленном виде.
Переносные заземления применяются для защиты людей от ошибочно поданного или заведенного напряжения.
Переносные заземления состоят из проводов для заземления и закорачивания между собой токоведущих частей всех трех фаз установки, зажимов для закрепления заземляющих проводов на токоведущих частях и наконечника или струбцины для присоединения к заземляющим проводникам или конструкциям. Допускается применение отдельного переносного заземления для каждой фазы.
Переносные заземления должны удовлетворять следующим условиям:
Они должны быть выполнены из голого медного многожильного провода и иметь сечение, удовлетворяющее требованиям термической устойчивости при трехфазных коротких замыканиях, но не менее 16 мм2 в электроустановках до 1000 В.
Конструкция зажимов для присоединения закорачивающих проводов к шинам должна быть такой, чтобы при прохождении тока короткого замыкания переносное заземление не могло быть сорвано с места динамическими усилиями. Зажимы снабжаются приспособлением, допускающим их наложение, закрепление и снятие с шин при помощи штанги для наложения заземления. Гибкий медный провод должен присоединиться к зажиму непосредственно или при помощи надежно спрессованного медного наконечника. Для защиты провода от излома в местах присоединения рекомендуется заключать его в оболочки в виде пружин из гибкой стальной проволоки.
Наконечник на проводе для заземления должен выполняться в виде струбцины или соответствовать конструкции зажима (барашка), служащего для присоединения к заземляющему проводу или конструкции.
Соединения элементов переносного заземления выполняют прочно и надежно путем опрессовки, сварки или сболчивания с предварительным лужением контактных поверхностей. Применение пайки запрещается.
Места для присоединения заземлений должны иметь свободный и безопасный доступ. Переносные заземляющие устройства, применяемые для заземления проводов воздушных линий, могут присоединяться к конструкциям металлической опоры, заземляющему спуску на деревянных опорах или специальному временному заземлителю (штырю).
На каждом переносном заземлении должны быть обозначены его номер и сечение заземляющих проводов. Эти данные выбиваются на бирке, закрепленной на заземлении, либо на струбцине (наконечнике).
Каждое переносное заземление перед употреблением должно быть осмотрено. Переносные заземления осматривают также в тех случаях, если они подвергались воздействию тока короткого замыкания.
При разрушении контактных соединений, снижении механической прочности проводников, расплавлении их, обрыве более 10% жил и т. п. переносные заземления должны быть изъяты из употребления.
Тема 2: Пожарно-техническое оборудование – 2 (1\1) ч.
Пожарные стволы: назначение, виды, устройство, ТТХ. Шанцевый инструмент. Ручные лестницы. Назначение, виды, устройство, область применения. ТБ при эксплуатации.
Пожарные стволы: они предназначены для формирования направления струи огнетушащего средства при тушении пожаров. В зависимости от вида подаваемого огнетушащего средства они разделяются на водяные, водопенные, пенные и порошковые, а в зависимости от пропускной способности и размеров на ручные и лафетные.
Ручные стволы подразделяются на два типа: 1-для получения компактных струй и 2- для получения распыленных струй. Пожарные стволы РС-50 и РС-70 служат для создания компактных водяных струй, различаются геометрическими размерами и диаметром насадков. Они состоят из соединительной головки, корпуса конической трубы, внутри которого установлен успокоитель, сменного насадка (спрыска) и ремня для переноса ствола при работе.
Из комбинированного ствола РСК-50 подают как компактные, так и распыленные струи. При положении ручки пробкового крана вдоль оси корпуса поток жидкости проходит через центральное отверстие центробежного распылителя и далее выходит из насадки в виде компактной струи. При повороте ручки крана на 90 центральное отверстие перекрывается и поток жидкости из полости пустотелой пробки крана через отверстия поступает в каналы жидкость попадает в центробежный распылитель и выходит из него закрученным потоком, который под действием центробежных сил при выходе из насадка распыляется, образуя факел с углом раскрытия 60.
Для получения распыленной струи воды или водного раствора пенообразователя большой длины с равномерной плотностью и высокой степенью распыления жидкости применяются распылители турбинного типа. Распылитель состоит из корпуса, на оси расположена крыльчатка, которая вращается водой, протекающей через отверстия в крышке корпуса. С помощью резьбовой части корпуса распылитель, как насадок, соединяется со стволом. Угол распыления воды зависит от угла наклона лопаток крыльчатки. Дальность струи определяется общим расходом воды и площадью отверстий в корпусе распылителя.
Стволы РС-50.01, РС-70.01 предназначены для постоянного крепления на пожарной рукавной линии. Стволы РСП-50, РСП-70, РСКЗ-70 и СРК-50 по сравнению с обычными, обладают функцией перекрытия потока воды и возможностью распыления воды с постоянным углом факела. Ствол РСКМ, в отличие от СРК-50, выполнен из латуни и предназначен для использования на морских судах. Ствол РСКЗ-70 предназначен также для образования защитной водяной завесы, предохраняющей человека от тепловой радиации. Ствол ОРТ-50 является комбинированным - он позволяет формировать регулируемую распылённую периферийную струю и одновременно центральную сплошную или регулируемую распылённую струю. С использованием пенного генератора подаёт пену. .
|
|
|
РС-50.01 |
РС-50 |
РС-70 |
|
|
|
РСКМ |
РСП-70 |
РСКЗ-70 |
|
|
|
||||
РСКМ |
СРК-50 |
|
||||
|
|
|
||||
ОРТ-50 |
СВПЭ |
|
||||
Тип ствола |
Расход воды, л/с |
Дальность струи (компактной), м |
Длина ствола, мм |
Масса, кг |
||
РС-50 |
3,6 |
28 |
312 |
0,7 |
||
РС-70 |
7,4 |
32 |
450 |
1,5 |
||
РС-50.01 |
3,6 |
28 |
190 |
0,27 |
||
РС-70.01 |
7,4 |
32 |
190 |
0,38 |
||
СРК-50 |
2,7 |
30 |
390 |
1,8 |
||
РСКМ |
2,7 |
30 |
380 |
3,3 |
||
СВП |
- |
28 |
- |
1,27 |
||
СВПЭ-2 |
4 |
15 |
574 |
2,3 |
||
СВПЭ-4 |
7,9 |
18 |
710 |
2,8 |
||
СВПЭ-8 |
16 |
20 |
842 |
4,0 |
||
РСКЗ |
7,4 |
32 |
430 |
3,0 |
||
РСП-50 |
2,7 |
30 |
350 |
1,45 |
||
РСП-70 |
7,4 |
32 |
390 |
2,8 |
СТВОЛЫ ЛАФЕТНЫЕ
Предназначены для формирования и направления струи воды или воздушно-механической пены при тушении пожара. СПЛК С60 и СПЛК С60 устанавливаются на пожарных автомобилях или используются стационарно. СЛК П20 является переносным и комплектуется сменными насадками и насадками для получения воздушно-механической пены. Устанавливаются на пожарных автомобилях или используются стационарно. ЛС-С20У - стационарный лафетный ствол с ручным управлением. По желанию заказчика возможно морозостойкое исполнение. Пожарный Переносной лафетный ствол ПЛС-П20. Переносной лафетный ствол предназначен для создания и направления струи воды или пены при тушении пожаров. К основным узлам ствола относятся корпус-тройник с двумя приемными патрубками, двухрожковое разветвление с трубой и насадком, поворотный тройник, съемный лафет. Приемные патрубки корпуса имеют обратные клапаны для присоединения и замены рукавных линий без прекращения работы ствола. Внутри ствола установлен четырехлопастный успокоитель. Поворотные соединения уплотнены кольцевыми резиновыми манжетами. Для подачи воздушно-механической пены водяной насадок на трубе заменяется воздушно-пенным насадком.
Техническая характеристика переносного лафетного ствола ПЛС-П20
-
Рабочее давление жидкости у ствола, Н/м2 (кГ/см2)
Диаметр насадки, мм
Расход воды при давлении перед стволом 59104 Н/м2(6 кГ/см2), л/с
Дальность полета струи, м
Расход пены при кратности 10, м3/мин
Вращение ствола вокруг вертикальной оси, град.
Изменение угла наклона по вертикальной плотности, град.
Масса, кг
-
25
19
61
-
-
30-75
-
59104(6)
28
23
67
12
360
-
27
-
32
30
66
-
-
-
-
СЛК-П20 |
СПЛКС60 |
ЛС-С20У |
|||
Марка |
Расход воды, л/с |
Длина выброса воды, м (вода/пена) |
Масса, кг |
||
СЛК П20 |
19 |
61/50 |
19,5 |
||
СПЛК С60 |
60 |
75/40 |
53 |
||
СПЛК С40 |
40 |
70/40 |
30 |
||
ЛС-С20У |
20 |
30-50/35 |
8,5 |
Ручной немеханизированный пожарный инструмент
К немеханизированному инструменту относятся пожарные и плотницкие топоры, ломы, багры, крюки, продольные и поперечные пилы , совковые и штыковые лопаты, ведра, набор для резки электрических проводов.
Различают три типа пожарных ломов: легкий (ЛПЛ), тяжелый (ЛПТ), универсальный (ЛПУ).
Техническая характеристика ломов
ЛПЛ ЛПТ ЛПУ
Длина, мм……………………………………………… 1100 1200 600
Ширина, мм……………………………………………. 145 200 120
Диаметр стержня, мм………………………………….. 25 28 20
Масса, кг, не более…………………………………….. 4,8 6,8 1,5
ПОЖАРНЫЕ РУЧНЫЕ ЛЕСТНИЦЫ
Пожарные лестницы предназначены для подъема в верхние этажи зданий при спасательных работах и тушении пожаров, когда стационарные лестницы, другие устройства и пути использовать невозможно. Ручные лестницы приводят в действие вручную без применения источников механической энергии.
Существует три типа ручных пожарных лестниц: лестница-палка, лестница-штурмовка и выдвижная.
Лестница – палка. Она предназначена для подъема пожарных на первый этаж через оконные проемы зданий и сооружений и для использования в качестве тарана при вскрытии дверей. Лестницу-палку вследствие ее сравнительно малой высоты применяют преимущественно внутри помещений, в развернутом виде – как приставную. Она может использоваться в качестве носилок. Лестница состоит из двух тетив овального сечения и восьми ступеней, шарнирно соединенных с тетивами. На одном конце каждой тетивы имеется наделка, за которую убирают конец другой тетивы при складывании лестницы. Ступени лестницы убираются в косые пазы тетивы. Шарнир, соединяющий ступень с тетивой, представляет собой железную втулку, плотно вставленную в конец ступени. Через ступень и тело тетивы пропущена ось шарнира, которая снаружи тетивы расклепана с образованием полукруглых головок. Под головки подложены шайбы. Таким образом, в сложенном состоянии лестница представляет собой с закругленными и окованными концами, что дает возможность использовать ее на пожарах для отбивания штукатурки и выполнения других подобных работ.
В
процессе эксплуатации, не реже 1 раза в
год, лестницу подвергают испытанию на
прочность. При испытании лестницу ставят
к стене под углом 75°, к середине тетив
закрепляют груз массой 120 кг, к одной
ступени (в середине части лестницы)
подвешивают такой же груз и оставляют
на 2 мин. После снятия нагрузки
лестница-палка не должна иметь никаких
деформаций и должна легко и плотно
складываться.
Лестница – штурмовка. Она предназначена для подъема пожарных на этажи зданий через окна, балконы, проемы, а также для работы на крутых крышах при вскрытии кровли. Кроме того это один из спортивных снарядов в пожарно-прикладном спорте. Лестница-штурмовка состоит из двух тетив, соединенных 13 ступенями, и стального крюка. Крюк закрепляется при помощи специальных металлических коробок на 10-й и 12-й ступенях. На нижней стороне крюка имеются зубья для надежного закрепления за подоконник. Вдоль крюка и двух сторон имеются ребра жесткости. Под 1-й, 7-й, и 12-й пропущены металлические стяжки. По внутренней стороне каждой тетивы в пазах проложены стальные тросы, которые охватывают верхнюю ступень со стяжкой. Внизу концы закреплены болтами. Тросы предназначены для предупреждения несчастных случаев при поломке тетивы. Нижние и верхние концы тетив имеют стальную окову.
Лестницы-штурмовки не реже 1 раза в полгода испытывают:
а) на прочность крюка и тетив. Для этого лестницу свободно подвешивают на большой концевой зуб крюка и к обеим тетивам на высоте 2-й ступени подвешивают груз массой 160 кг;
б) на прочность ступеней и мест соединения их с тетивами. Для этого лестницу подвешивают на 2-3 зуба, расположенных ближе к тетиве. К ступеньке, не имеющей металлического крепления, подвешивают груз массой 200 кг. испытание на прочность продолжается не менее 2 мин. После испытания лестница не должна иметь трещин и остаточных деформаций крюка.
Выдвижная лестница. Она предназначена для подъема пожарных в окно третьего этажа или на крышу двухэтажного здания для спасания людей или для доставки пожарного оборудования. выдвижная лестница Л-60 состоит из трех выдвигающихся металлических колен, изготовленных из однотипных профилей и деталей, механизма выдвигания и сдвигания колен и механизма останова. Колена представляют собой форму, состоящую из двух балок (тетив) специального сечения, соединенных между собой рифлеными трубами (ступенями). Нижнее и среднее колена имеют по 12 ступеней, которые заделаны в отверстиях тетивы развальцовкой. Третье колено имеет 11 ступеней.
Трехколенные выдвижные лестницы испытывают на прочность тетив и ступеней 1 раз в 6 мес. следующим образом. Лестницу выдвигают на полную длину и устанавливают к стене под углом 75°. В середине каждого колена на обе тетивы подвешивают груз массой до 100 кг, затем на второе колено подвешивают посередине на обе тетивы груз массой 200 кг. Прочность ступеней и мест их крепления с тетивами испытывают, подвешивая груз массой 200 кг, приложенный в середине не усиленной ступеньки нижнего колена. Продолжительность испытания составляет не менее 2 мин. После испытания лестница не должна иметь повреждений, колена лестницы должны выдвигаться и опускаться без заеданий.
Техническая характеристика ручных пожарных лестниц
№ |
Техническая характеристика |
Лестница- палка |
лестница- штурмовка |
выдвижная лестница |
1. |
конструкция |
Продольно-складная |
одноколенная |
Металлическая, выдвижная, трехколенная |
2. |
длинна лестницы, мм |
------------ |
4100 |
-------------- |
3. |
длинна лестницы, мм сложенной |
3400 |
---------- |
4380 |
4. |
длинна лестницы, мм развернутой |
3116 |
---------- |
10700 |
5. |
шаг между ступенями, мм |
250 |
340 |
350 |
6. |
масса, кг, не более |
10,5 |
10 |
48 |
7. |
сечение сложенной лестницы, мм |
105⁄68 |
------------ |
-------------------- |
8. |
расстояние между тетивами, мм |
250 |
250 |
--------------------- |
9. |
ширина, мм |
---------- |
300 |
----------------------- |
10. |
длинна колен, мм нижнего |
------------ |
------------ |
4240 |
11. |
среднего |
------------ |
------------ |
4010 |
12. |
верхнего |
------------ |
------------ |
4110 |
13. |
высота пакета колен, мм |
----------- |
------------- |
202 |
14. |
вылет крюка |
----------- |
650 |
----------------------- |
15. |
материал тетив и ступеней |
---------- |
------------ |
алюминиевый сплав |
Тб при эксплуатации ручных пожарных лестниц
При установке выдвижной лестницы необходимо:
а) ставить лестницу в 1,5-2 м от стены (угол наклона лестницы 80-83°);
б) выдвигать колена лестницы равномерно, без рывков, не допуская накручивания веревки (цепи) на руки;
в) держать лестницу при выдвижении за тетивы первого колена, не допуская охвата пальцами внутренней стороны тетивы;
г) поддерживать равновесие лестницы .во время ее выдвижения.
Подъем или спуск по выдвижной лестнице допускается после того, как:
а) кулачки валика-останова оперлись о ступеньку колена лестницы;
б) лестница прислонена к зданию (сооружению) и поддерживается за тетивы первого колена пожарным;
в) лестница выдвигается на такую длину, чтобы над карнизом здания, подоконником и т. п. выступали две ступени верхнего колена.
При работе с металлической выдвижной лестницей необходимо: а) устанавливать ее, как правило, в тех местах, где она в случае наклона или падения не соприкоснется с линиями электрических передач или радиосетей. Если такая возможность отсутствует, необходимо для установки и уборки лестницы выделять трех человек, один из которых должен оставаться для подстраховки поднимающихся и выдвинутой лестницы от падения до окончания работ;
б) если линии радиосети подвешены на опорах электролиний, при обесточивании объекта следует сначала обрезать радиопровода, а затем провода электролиний; в) установку металлических трехколенных лестниц к металлической кровле объекта разрешается производить только после обесточивания объекта.
При подъеме (спуске) по лестнице следует смотреть перед собой, обхватывая ступени пальцами. При проведении занятия по обучению пожарных работе со штурмовой и выдвижной лестницами на площадках этажей учебной башни выставляются пожарные для оказания помощи обучающимся.
Занятия по подъему в этажи учебной башни с помощью штурмовых лестниц могут начинаться только после того, как руководитель занятия лично проверит состояние страхующего приспособления, предохранительной подушки учебной башни и проинструктирует людей, выделенных для страховки на этажах.
Во время работ с ручными пожарными лестницами на занятиях, учениях или пожаре необходимо:
а) не допускать подъем и спуск более одного человека на одно колено выдвижной лестницы, а также на штурмовую и лестницу-палку;
б) удерживать выдвижную лестницу во время подъема по ней или спуске людей, а также при работе с лестницы со стволом или инструментом. Работающий со стволом или инструментом должен закрепляться за ступени лестницы с помощью карабина.
В период прохождения пожарными (курсантами) первоначальной подготовки их работа по подъему в этажи учебной башни с помощью штурмовой лестницы без применения страхующего приспособления не допускается;
в) при подъеме по выдвижной лестнице с инструментом принять меры, исключающие его падение.
Тема 3: Пожарные рукава и рукавное оборудование – 3 (2\1) ч.
Назначение рукавов и их классификация. Напорные, всасывающие и напорно-всасывающие рукава, устройство, использование, ТО, методы испытаний, ремонт и хранение. Учет работы рукавов. Рукавное оборудование. Испытание рукавов и оформление документации по рукавному оборудованию. Пожарные гидранты и пожарные колонки. ТБ при работе.
П
ожарные
рукава. Пожарные
рукава являются гибкими трубопроводами,
которые соединяются в рукавные линии
для подачи огнетушащих средств к месту
тушения пожаров. В зависимости от
назначения рукава подразделяются на
всасывающие и напорные.
Всасывающие рукава – предназначены для провода воды от водоисточника к всасывающему патрубку насоса. Всасывающие рукава изготавливают двух групп: Всасывающие (I группа) для работы при разряжении от открытого водоисточника и напорно-всасывающие (II группа) для работы как от открытого водоисточника, так и под давлением водоисточника (гидранта). В зависимости от подачи и конструкции насоса всасывающие рукава бывают различных диаметров и длин.
Эксплуатация всасывающих рукавов.
Рукава следует внимательно осматривать при проведении технического обслуживания автомобиля и после каждой работы на пожаре или учении. При обнаружении следов плесени рукава должны быть тщательно очищены, а при обнаружении повреждений отремонтированы.
При прокладке всасывающей линии необходимо следить за герметичностью всех соединений и обязательно применять разгрузочную веревку. Не следует допускать резких перегибов, механических повреждений рукавов. Не допускается применять для подъема рукава веревку, служащую для подъема обратного клапана или створки всасывающей сетки.
При использовании рукавов на пожарах и учениях нельзя допускать попадания на них бензина, керосина, масел, кислот, щелочей и других едких химических веществ.
По окончании работы рукава должны быть очищена от грязи, вымыты, высушены и осмотрены с наружной и внутренней поверхностей с целью выявления внешних повреждений и отслоений резины с внутренней стороны, плотности навязки, а также проверки исправности рукавных соединений и наличия в них уплотнительных колец. При наличии у рукавов конусных (беспрокладочных) соединений необходимо обращать внимание на их чистоту и проверять конусные поверхности ниппеля и муфты, а также резьбу накидной гайки.
Мыть всасывающие рукава следует водой при помощи волосяной или травяной щетки, но неметаллической.
Сушить рукава рекомендуется в зимнее время в рукавных сушилках. Температура сушки не должна превышать + 50°С. После высыхания рукава нужно немедленно удалить из сушилки. В летнее время рукава допускается сушить на открытом воздухе, но обязательно в тени. Запрещается сушить рукава на отопительных батареях, котлах, крышах зданий и на солнце .Рукава, снятые для сушки с автомобиля, находящегося в боевом расчете, должны быть заменены резервными.
Испытание всасывающих рукавов.
Испытания на механическую прочность и водонепроницаемость всасывающих рукавов осуществляется при помощи разряжения, напорно-всасывающих рукавов - при помощи разряжения и гидравлического давления.
Испытанию подлежат:
- новые рукава перед постановкой их в боевой расчет;
- рукава, находящиеся в эксплуатации 1 год;
- рукава, работавшие в условиях, где они подвергались вредным химическим или механическим воздействиям, в результате которых могла быть понижена их прочность; - рукава после ремонта, независимо от объема этого ремонта;
- рукава, не работавшие, но находившиеся в боевом расчете один год.
Более частые испытания рукавов не рекомендуются, так как это влечет за собой ослабление ткани и резины рукавов и преждевременный выход из строя.
