ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

ЗАДАНИЙ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ СТУДЕНТОВ

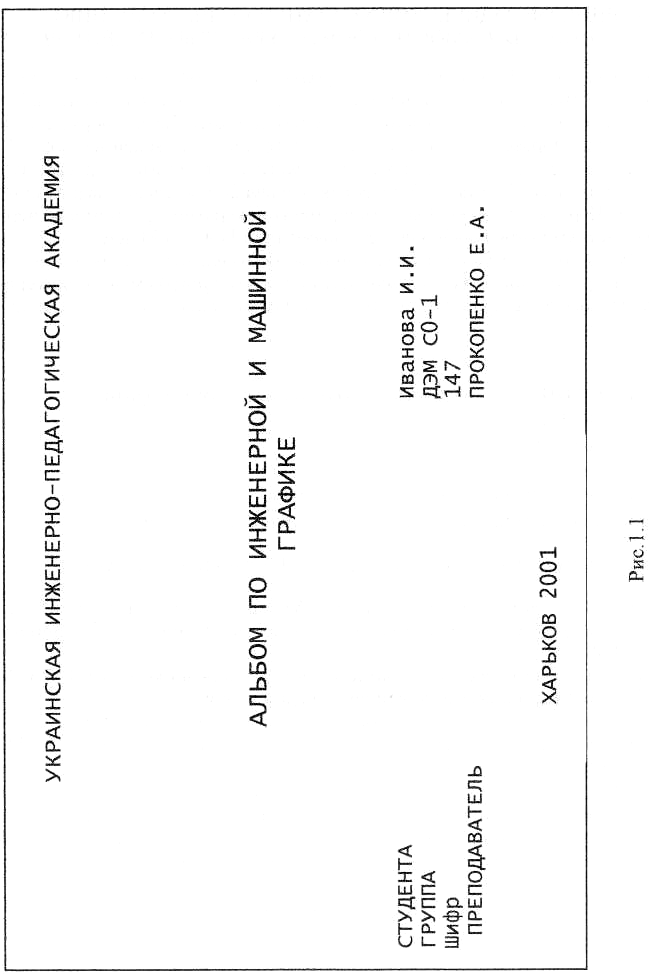

Приводится 12 заданий для контрольных и самостоятельных работ студентов. Номера заданий, порядок их выполнения и срок сдачи работ студентами сообщает преподаватель. Работы должны быть оформлены в виде альбома. Образец выполнения титульного листа приведен на рисунке 1.1. Все надписи в альбоме выполняются чертежными шрифтами. Чертежи выполняются на листе формата 12(A3) с рамкой: слева 20 мм; справа, сверху, снизу - 5 мм. Чертежи должны быть выполнены аккуратно, при помощи чертежных инструментов, с соблюдением требований ГОСТ, ДСТУ и ЕСКД.

Текст программ должен быть выполнен на отдельных листах формата 11 (А4) или в отдельной тетради. Допускается распечатать тексты программ на принтере. В отчете должны быть приведены эскизы изображения экрана или его распечатка.

ЗАДАНИЕ 1. Выполнить чертеж, на котором изобразить:

- шрифт номер 14А;

- шрифт номер 10Б;

- типы линии;

- условные обозначения материалов в сечениях;

- условные обозначения радио- и электротехнических элементов.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ЗАДАНИЯ 1

Чертеж выполняется на листе формата 12(A3) с основными рамкой и надписью 185*55. Шрифты номер 14А и 10Б выполняются в соответствии с требованиями ГОСТ 2.304-81.

Типы линий выполняются в соответствии с требованиями ГОСТ 2.303-63. Необходимо выполнить подписи под каждой из них.

Условные обозначения элементов радио- и электротехнических схем выполняются в соответствии со следующими ГОСТ 2.721-74; 2.722-78; 2.723-69; 2.726-68; 2.728-74; 2.729-68; 2.730-73; 2.745-68; 2.760-68; 2.755-74; 2.756-76.

Необходимо выполнить не менее 40 условных обозначений. Именовать обозначения материалов в сечениях, наносить буквенное обозначение элементов радио- и электротехнических схем не обязательно, но знать их необходимо.

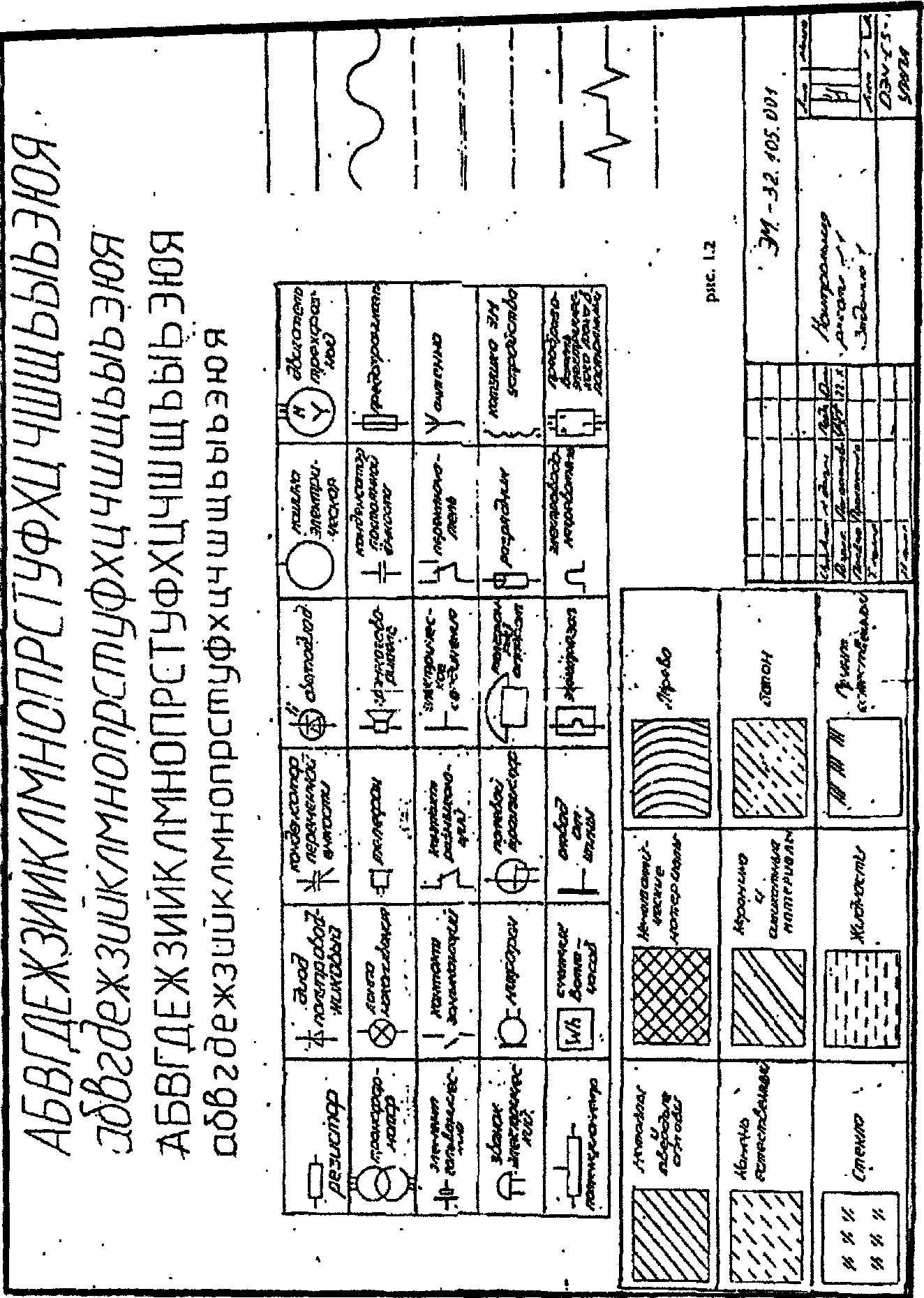

Образец выполнения ЗАДАНИЯ 1 приведен на рисунке 1.2.

Рисунок 1.2

ЗАДАНИЕ 2. Выполнить 2 чертежа, на которых:

• построить в прямоугольной ортогональной системе проецирования три проекции пирамиды, заданной координатами вершин;

• построить и определить натуральную величину всех ребер пирамиды;

• заполнить таблицу, в которой указать название каждой прямой, образующей ребра пирамиды и название каждой плоскости, образующей ее грань;

• построить развертку поверхности пирамиды.

Составить программу на языке MATLAB выполняющую следующие действия:

• построение изображения аксонометрической проекции пирамиды;

• маркировку вершин;

• заливку граней различными цветами;

• построение изображение ортогональных проекций пирамиды;
