17.9. Автокубатурники, определяющие объем пачки сортиментов
Если сортименты формируют в пачки для штабелевки, погрузки или сплава, наиболее эффективно определять объем не отдельных бревен, а сразу всей пачки. Геометрический обмер пачки производится в момент, когда она сжата специаль-
ными стойками (рис. 17.8,а). Фиксация размеров осуществляется различными воспринимающими элементами линейных и угловых перемещений. При известной длине сортимента и коэффициента полнодревесности объем пачки состоит
Q = ablk,
где а — ширина пачки; b — высота пачки; l — длина пачки (сортимента), м; k—коэффициент полнодревесности.

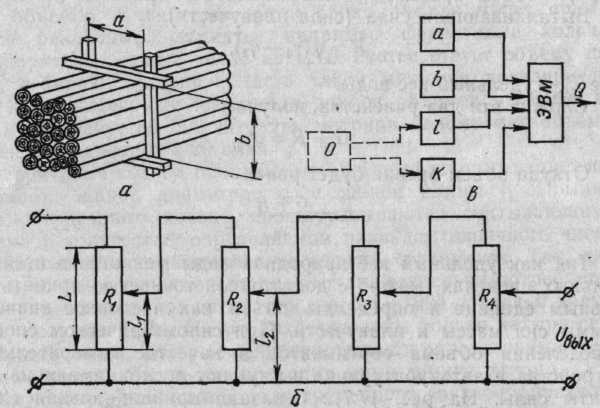

Рис. 17.8. Схема измерения объема пачки сортиментов
Наиболее наглядно произведение можно вычислить схемой аналогового (непрерывного) устройства на сопротивлениях R1, R2, R3, R4, показанной на рис. 17.8,б.
Ползунки потенциометров R1, R2 кинематически связаны со стойками, которые фиксируют геометрический размер пачки а и b, а потенциометры R3 и R4 оператор устанавливает на определенную длину. Коэффициент полнодревесности — величина постоянная при обмере одной пачки.
Выходное напряжение такого множительного устройства определяется следующим уравнением:
Uвых=U0x1x2x3x4
где U0 — напряжение питания; xi = li/L относительные пере-
мещения ползунков потенциометра, здесь U — перемещение ползунка, см; L — длина потенциометра, см.
Такая каскадная схема моделирует логическую операцию умножения нескольких величин.
Значение выходного напряжения Uвых можно получить через аналогово-кодовое преобразующее устройство на одно из автоматических печатающих устройств, соответствующих данному коду.
Блок-схема такого автокубатурника приведена на рис. 17.8, в. Она состоит из воспринимающих элементов ширины пачки а, ее высоты b, длины l и коэффициента полнодревесности k. Сигналы от датчиков поступают в множительное устройство, на выходе которого фиксируется результат обмера Q (м3).
Применение таких автокубатурников целесообразно, если сформированная пачка бревен в дальнейшем не рассыпается и доходит в таком состоянии до потребителя.
