Оценка надежности строительной конструкции по повреждениям

Влияние повреждений на надежность конструкции оценивая по средствам уменьшения нормируемого коэффициента надежности.

-нормированный коэффициент надежности конструкции.

_m - коэффициент надежности по материалам.

_с – коэффициент условия работы.

_f – коэффициент надежности по нагрузке.

_n – коэффициент обобщения строительных конструкций.

- общая оценка повреждений зданий и сооружений.

- максимальная величина повреждений отдельных конструкций.

- коэффициент значимости отдельных видов конструкции.

=2 –для плит и перекрытий.

=4 – для балок

=7 – для ферм

=8 – для колонн

=3 – для несущих стен и фундаментов

=3 – для остальных конструкций

Категория технического состояния

Категория технического состояния	Описание технического состояния	Относительная надежность	повреждаемость	Стоимость ремонта
I	Работоспособное состояние	1	0	0
II	Удовлетворительное состояние	0.95-0.80	0.15	0-11%
III	Неудовлетворительное состояние	0.80-0.75	0.25	37-90%
IV	Аварийное состояние	0.65	0.35	91-120%

Рассчитываем общую оценку повреждений здания

Е

Общая оценка повреждения здания равно 0,15. Здание находится в удовлетворительно-работоспособном состоянии . Относительная надежность реконструируемого здания равна 0.95, стоимость ремонта 0-11%.

Реконструкция Фундамент

Дефект до реконструкции

Деформации основания.

Устранение дефекта

Эффективно усилить фундамент старого дома можно методом устройства железобетонной рубашки. Для улучшения несущей способности железобетонной рубашки в фундамент забивают анкеры. Поверхность фундамента очищают от грунта и делают насечки. После чего устанавливают сетку рубашки, используя вертикальные и горизонтальные арматурные прутки. Следующим этапом является закачка бетона. Полученная железобетонная рубашка значительно улучшает несущую способность ленточного бутового фундамента.

Стены

Дефект до реконструкции

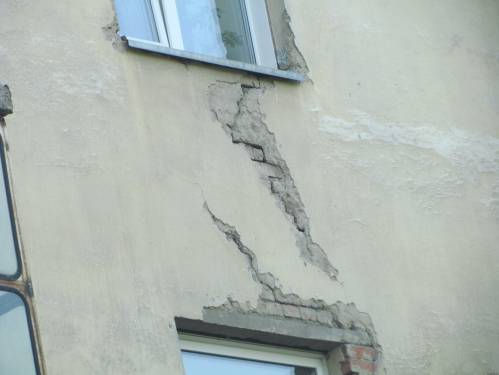

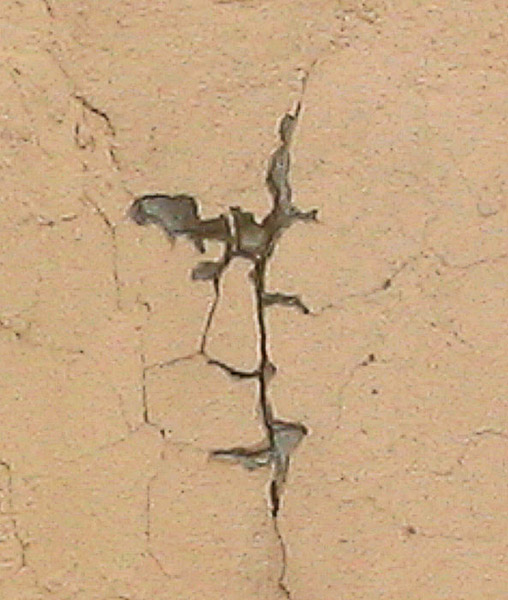

Наклонные тре­щины от центра здания к краям от низа окон, σ=1-2 мм Наклонные тре­щины от краев здания к центру от низа окон, σ=10-14 мм Горизонтальные трещины между окон, σ=1-2 мм Шелушение по­верхности, зама­чивание кладки

Устранение дефекта

Сущность инъектирования строительных конструкций заключается в том, что в трещины, полости и швы через пакеры, вставленные в пробуренные скважины нагнетают инъекционный раствор, который после твердения превращается в плотный, водонепроницаемый и нерастворимый в воде материал, заполняющий трещины в кирпичной кладке и пустоты, упрочняющий бетон и кирпичную кладку и препятствующий фильтрации через них влаги.

Для цементирования применяются текучие инъекционные цементные растворы или сложные минеральные составы на известковом вяжущем. Материал должен обеспечивать высокую прочности и адгезию к старым материалам конструкций. Трещина в кладке заполняется под давлением 1-2 атм. В случае, если требуется герметизация трещины с водопритоком, трещина в кирпичной кладке подлежит инъектированию полимерной смолой с быстрым временем реакции.

При заделке трещин шириной до 40 мм в наиболее видных участках стены укладывают несколько кирпичей на цементном растворе М100. Эта операция получила название "кирпичный замок". В длинных и широких трещинах устраивают замок с якорем из прокатного профиля, укрепляемого в стене анкерами. Если в стене обнаружены сквозные трещины в виде разрывов кладки в местах сопряжения наружных и внутренних стен или в наружных углах, для укрепления, применяют металлические накладки из полосовой стали. Концы накладок загибают в сторону стены для лучшего сцепления с ней и фиксируют болтами, располагаемыми от трещины на расстоянии, равном примерно полутора толщинам стены. В более простых случаях при сравнительно небольшом протяжении и ширине трещины накладки можно крепить к стене ершами с одной стороны стены.

Штукатурный слой выполняется из цементно-песчаного раствора марки по прочности не менее М50 с армированием стальной сеткой из проволоки диаметром 1...1,2 мм с ячейкой не более 20х20 мм. На откосах оконных (дверных) проемов толщина штукатурного слоя - 30 мм. Сетка крепится к полистиролбетонным блокам стальными оцинкованными анкерами (скобами), расположенными в горизонтальных клеевых швах между блоками с шагом по горизонтали не более 600 мм и 300…400 мм по вертикали из проволоки Ø3 ВрI (Ø3 ВI). Сетка расположена в средней части сечения штукатурного слоя, что обеспечивает ее совместную работу со штукатурным раствором. Для защиты сетки от коррозии при ее расположении с наружной стороны стены она должна быть выполнена из оцинкованной проволоки. Защита сетки, расположенной с внутренней стороны стены, от коррозии обеспечивается цементно-песчаным раствором (при этом оцинковка проволоки не требуется).
