5. Какими инструментами разрешено, а какими запрещено проводить газоопасные работы.

 Работы, связанные с возможным выделением взрывоопасных продуктов, должны выполняться с применением инструментов и приспособлений, не дающих искр, в соответствующей спецодежде и спецобуви.

При газоопасных работах применяют инструмент во взрывобезопасном исполнении. Ударные взрывобезопасные инструменты изготавливаются из цветных металлов, или их сплавов (медь, алюминий, фосфорная бронза и т. д.).

Там, где невозможно использовать инструменты из цветных сплавов и металлов (ограничения по твердости, прочности а т. д.), применяют стальной омедненный инструмент.

 При выполнении газоопасных работ должны применяться молотки и кувалды из цветного металла, а инструменты и приспособления из черного металла должны иметь покрытие, исключающее искрообразование при ударе. Инструменты для рубки и резки металла, гаечные ключи, если последние не омеднены, должны обильно смазываться тавотом, солидолом или техническим вазелином.

Применение любых электрических искрящих инструментов запрещается.

Билет 12

1. Асинхронный двигатель с короткозамкнутым ротором.

Асинхронный электродвигатель – 1)электрическая асинхронная машина для преобразования электрической энергии в механическую, 2) асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Принцип работы А. Э. основан на взаимодействии вращающегося магнитного поля, возникающего при прохождении трёхфазного переменного тока по обмоткам статора, с током, индуктированным полем статора в обмотках ротора, в результате чего возникают механические усилия, заставляющие ротор вращаться в сторону вращения магнитного поля при условии, что частота вращения ротора n меньше частоты вращения поля n₁ .Т. о., ротор совершает асинхронное вращение по отношению к полю.

Устройство. Трехфазный асинхронный электродвигатель с короткозамкнутым ротором состоит из корпуса 7, неподвижного статора 6, вращающего ротора и двух подшипниковых щитов 4 с подшипниками качения или скольжения, расположенными в центре щитов. Статор двигателя состоит из сердечника 6 и трехфазной обмотки 8. Корпус изготовляется из чугуна или из алюминиевых сплавов.

Сердечник статора набирается из штампованных листов электротехнической стали толщиной 0,3 или 0,5 мм, изолированных друг от друга покраской лаком для уменьшения потерь на вихревые токи. На внутренней поверхности сердечника имеются открытые пазы для укладки в них трехфазной обмотки, выполненной из изолированного провода. Оси обмоток расположены симметрично под углом 120° друг к другу.

Ротор асинхронного электродвигателя состоит из вала, опирающегося на подшипники, сердечника и обмотки. Сердечник ротора набирается из штампованных листов электротехнической стали. На внешней поверхности сердечника имеются пазы, в которых размещаются медные или алюминиевые стержни обмотки ротора без изоляции. Концы стержней путем сварки или литья под давлением соединяются с кольцами. В результате получается короткозамкнутая обмотка ротора, напоминающая беличье колесо.

Принцип действия асинхронного электродвигателя основан на взаимодействии индуктированного тока ротора с магнитным потоком статора. При включении обмотки трехфазного двигателя под напряжение источника трехфазного переменного тока внутри расточки статора образуется вращающееся магнитное поле, частота вращения которого равна

n₁ = 60fp   ,

где n₁ - частота вращения магнитного поля, об/мин; f - частота тока, Гц; p - число пар магнитных полюсов двигателя.

Силовые линии вращающегося магнитного поля пересекают стержни короткозамкнутой обмотки ротора, и в них индуктируется ЭДС, которая вызывает появление тока и магнитного потока в роторе двигателя.

Взаимодействие магнитного поля статора с магнитным потоком ротора создает механический вращающий момент, под действием которого ротор начинает вращаться. Частота вращения ротора несколько меньше частоты вращения магнитного поля. Поэтому двигатель называется асинхронным.

Величина, характеризующая отставание ротора от магнитного поля в относительных единицах, называется скольжением, подсчитывают ее по формуле

S = (n₁−n₂)/n₁,

где S - скольжение (относительная угловая скорость); n₁ - частота вращения магнитного поля, об/мин; n₂ - номинальная частота вращения ротора, об/мин.

Для включения двигателя в сеть его статорные обмотки должны быть соединены в "звезду" или "треугольник".

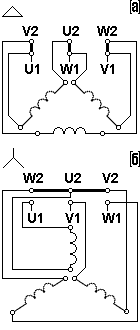

Рис. 4   Схемы соединения: а - треугольник, б - звезда.

Для включения двигателя по схеме «треугольник» нужно начало первой обмотки соединить с концом второй, начало второй обмотки - с концом третьей и начало третьей - с концом первой. Места соединения обмоток подключают к трем фазам сети (рис. 4, а).

Чтобы двигатель включить в сеть по схеме «звезда», нужно все концы обмоток соединить электрически в одну точку, а все начала обмоток присоединить к фазам сети (рис. 4, б).
