11.2. Расчет ранних дат
(прямой проход по сети слева-направо)
А. Расчет даты раннего окончания работы производится одинаково независимо от вида соединения.
где t
i – длительность
работы,
-
раннее начало работы
В. Расчет даты раннего начала работы производится разным способом в зависимости от вида соединения работ - линейная последовательность или сходящиеся работы.
1. Для линейной последовательности работ
z
i
Без задержки и опережения
С задержкой или опережением
Для сходящихся работ
Z’
Z’’
Z’’’
Без задержки и опережения
С задержкой и опережением
11.3. Расчет поздних дат
(обратный проход по сети справа-налево)
А. Расчет даты позднего начала работы производится одинаково независимо от вида соединения.
В. Расчет даты позднего окончания работы производится разным способом в зависимости от вида соединения работ - линейная последовательность или расходящиеся работы.
1. Для линейной последовательности работ
z
i
Без задержки и опережения
С задержкой или опережением
2. Для расходящихся работ
Без задержки и опережения
С задержкой и опережением
11.4. Расчет резервов и длительности пути
Длительность пути l
где n – количество работ на пути под номером l,
Свободный резерв работы i
Полный резерв работы i
где с – количество работ, предшествующих работе I и имеющих свободный резерв.
Полный резерв пути l
где f – количество работ на пути l, которые имеют свободные резервы.

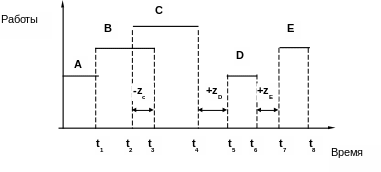

11.5. Пример расчета параметров сетевой модели
а
)
Без задержки и опережения
z = -2
б) С задержкой
в) C опережением
11.6. Диаграмма Гантта
Диаграмма Гантта служит для графического отображения временных параметров работ.
На диаграмме Гантта в компьютерном варианте отображаются:
плановые и фактические длительности на временной оси;
типы работ в разном представлении;
временные резервы;
связи между работами;
запаздывание и опережение;
ресурсы и пр.
Работы
Тема 12. Ресурсы в проекте
Цели и задачи:
сформировать представление о ресурсах проекта (трудовых) и их характеристиках;
ознакомиться с процедурой назначения ресурсов;
научиться строить профили ресурсов и выделять конфликт и недогрузку ресурсов.
Содержание
12.1. Понятие ресурса. Назначение ресурсов
12.2. Профиль ресурса. Конфликт ресурса
12.1. Понятие ресурса. Назначение ресурсов
Материальный ресурс – сырье, материалы, комплектующие, инструменты и прочее материальное обеспечение проекта.
Трудовой ресурс - люди или оборудование, используемые для выполнения работ проекта. Под оборудованием понимаем дорогостоящие механизмы, которые могут быть использованы в проекте людьми, например: станки, подъемные краны, машины и пр.
Примечание.
В дальнейшем будем использовать вместо термина «трудовой ресурс» термин «ресурс». Весть приведенный ниже материал относится только к этой категории ресурсов.
Основные характеристики ресурса:
наличное количество (порог, доступность);
интенсивность использования (% занятости);
стоимость (стандартная ставка в ед. времени, ставка свехурочных);
стратегия оплаты ресурса (в начале, в конце, пропорциональное);
доступность ресурса в соответствии с календарем и рабочим временем;
отнесение ресурса к определенной группе и пр.
Назначение ресурсов работам – это приписывание каждой работе конкретных ресурсов для ее выполнения.
Назначение ресурсов работам проекта
Назначение ресурсов нескольким проектам
