II уровень (краевой, областной – до городских и районных складов).

На этом уровне используют следующее оборудование:

- холодильные камеры (описание см. выше);

- горизонтальные (большие) морозильные прилавки (описание см. выше);

- холодильники или морозильники с дополнительной ледяной защитой;

- морозильники для холодильных элементов (описание см. выше).

Холодильник или морозильник с дополнительной защитой.

Эти аппараты отличаются от других типов холодильного оборудования тем, что в их стенках имеются пластиковые трубки, заполненные водой. Вода в трубках замораживается во время работы холодильника и служит дополнительным источником холода.

III уровень (городской и районный, транспортировка до лечебно-профилактических учреждений).

На городском и районном уровне используют следующее оборудование:

- горизонтальные (малые) морозильные прилавки (см. описание выше). От больших морозильников отличаются только размером;

- холодильники или морозильники с дополнительной ледяной защитой (см. описание выше);

бытовые двухкамерные холодильники и морозильники (см. описание бытового холодильника в разделе “Уровень медицинских учреждений”).

IV уровень (лечебно-профилактические учреждения).

Для хранения вакцин в ЛПУ (поликлиниках, детских дошкольных учреждениях, ФАПах, СВА и др.) как правило, используют бытовые холодильники.

Бытовые холодильники.

Холодильник – это аппарат для охлаждения и хранения вакцинных препаратов при температуре от 0ºС до 8ºС. Охлаждение в холодильнике осуществляется с помощью холодильных агрегатов компрессионного и абсорбционного типа.

Выпускаются различные модели холодильников и морозильников. Среди них холодильники с низкотемпературным (морозильным) отделением, расположенным в верхней части внутреннего шкафа (рис.1). Все большее распространение получают двухкамерные холодильники(рис.2).

В первом случае холодильник имеет один общий испаритель (источник холода) на два отделения – холодильное и морозильное, во втором – два испарителя, один для холодильного, другой – для морозильного отделения.

Общий объем холодильных камер выпускаемых электрических бытовых холодильников колеблется от 60 до 200 и более дм³ (литров)(рис.3).

В зависимости от способа получения холода холодильники делят на абсорбционные и компрессионные.

Холодильники абсорбционного типа получили свое название от происходящего в них процесса абсорбции, т.е. поглощения паров хладагента, образующихся в испарителе.

В холодильнике компрессионного типа циркуляция хладагента происходит принудительно с помощью компрессора.

Особенностью холодильников абсорбционного типа является бесшумность работы и относительная долговечность. Однако по сравнению с компрессионными холодильниками абсорбционные имеют ряд недостатков. Эксплуатация абсорбционного холодильника обходится дорого, поскольку нагреватель постоянно включен в электросеть, тогда как у холодильника компрессионного типа он периодически включается и выключается. Производительность абсорбционных холодильников значительно ниже, чем компрессионных, процесс охлаждения и получения низкой температуры протекает в них существенно медленнее. Преимуществом холодильников абсорбционного типа является возможность использовать вместо электронагревателя нагреватели, работающие на газе и керосине. Холодильники таких типов могут широко применяться в сельских районах, не имеющих подачи электроэнергии.

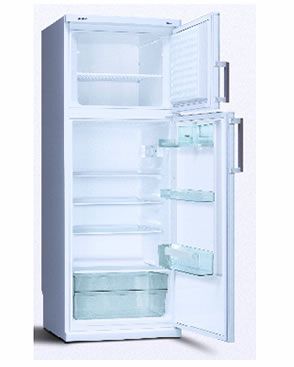

Рис.1. Бытовой холодильник с одной Рис.2. Бытовой холодильник с двумя дверью дверями.

Рис.3. Бытовой холодильник.
