11) Работа стали при растяжении

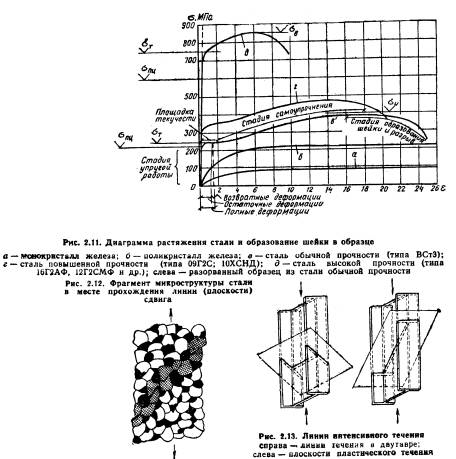

Работа стали. На рисунке кривая в сталь обычной прочности.

В первой стадии до предела пропорциональности σ_пц происходят упругие деформации, пропорциональные действующим напряжениям, - это стадия упругой работы. После снятия нагрузки образец принимает первоначальные размеры.

При дальнейшем увеличении нагрузки пропорциональность между напряжениями и деформациями нарушается — деформации начинают расти быстрее напряжений (участок между σ_пц и σ_т).

Последующее увеличение напряжений приводят к развитию больших деформаций изделия при постоянных напряжениях — к образованию площадки текучести. Этой стадии пластического течения отвечают напряжения предела текучести. После снятия нагрузки упругая часть деформаций возвращается (линия разгрузки идет параллельно линии нагрузки), а необратимая остается, приводя к остаточным деформациям.

Стадию работы материала, в которой происходит повышение сопротивления внешним воздействиям после площадки текучести до временного сопротивления, называют стадией самоупрочнения. В этой стадии материал работает как упругопластический.

Во все время растяжения продольным деформациям удлинения сопутствуют поперечные деформации сужения, причем при подходе к временному сопротивлению деформации удлинения и сужения начинают концентрироваться в наиболее слабом месте, образуя шейку. Сечение в месте шейки интенсивно уменьшается, что приводит к повышению напряжений в месте сужения, поэтому, несмотря на то, что нагрузка на образец снижается, по месту образования шейки происходит разрыв.

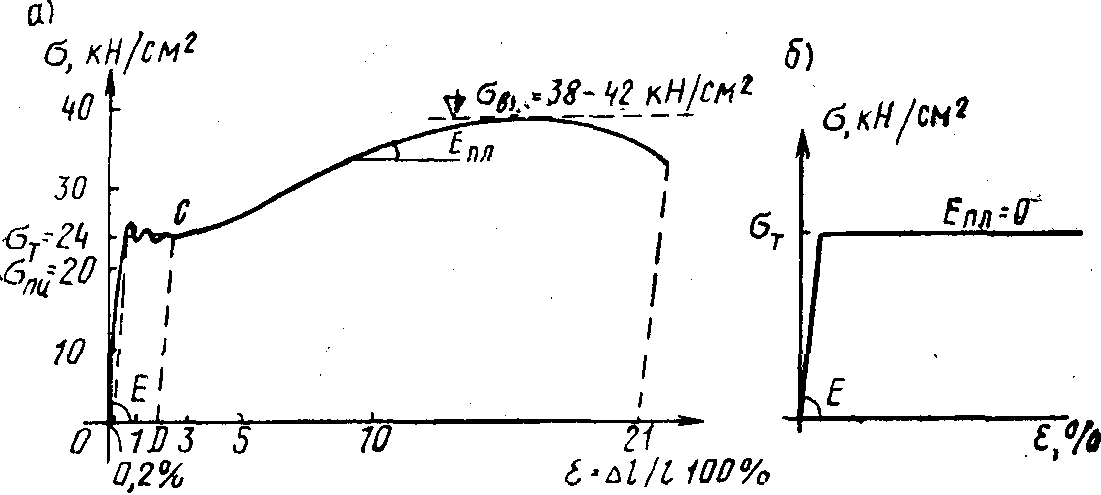

Работа стали на растяжение.

- относительное удлинение, %;

На первой стадии (закон Гука)

Нормальное напряжение, при котором происходит текучесть материала, = предел

теку­чести

Идеа­лизированная диаграмма растяжения - Прандтля.

12) Работа стали при концентрации напряжений. Ударная вязкость.

В местах искажения сечения (у отверстий, выточек, надрезов, утолщений и т. п.) происходит искривление линий силового потока и их сгущение около препятствий (рис. 2.17), что приводит к повышению напряжений в этих местах.

Отношение максимального напряжения в местах концентрации к номинальному, равномерно распределенному по ослабленному сечению, называется коэффициентом концентрации. Коэффициент концентрации у круглых отверстий и полукруглых выточек имеет значение 2 - 3. В местах острых надрезов оно выше и тем больше, чем меньше радиус кривизны надреза и чем гуще собирается в этих местах силовой поток; коэффициент концентрации в этом случае достигает значения 6 - 9.

Напряженное состояние изделия при наличии концентрации напряжений очень сложное, однако в основном по характеру работы металла можно установить две зоны: зону резкого перепада напряжений и зону с распределением напряжений, близким к равномерному.

Развитие пластических деформаций и разрушение при равномерном распределении напряжений происходят под воздействием касательных напряжений, наибольшее значение которых возникает на плоскостях наклонных под углом 45° к действующей силе. При резком перепаде напряжений общие сдвиговые деформации происходить не могут (из-за задержки соседними, менее напряженными участками), поэтому в этих областях металл разрушается путем отрыва по плоскостям, нормальным к действующей силе. Характерно, что соответствующий рентгенографический анализ указывает на наличие при отрыве на этих плоскостях участков с явно выраженным пластическим течением металла. Поэтому такой отрыв можно назвать техническим а отвечающая ему прочность много ниже, чем прочность монокристалла на отрыв, но выше, чем прочность при сдвиге. При сдвиге в упругопластической стадии развиваются большие деформации; при техническом отрыве пластические деформации малы; металл в этом месте ведет себя как более жесткий, а сопротивление внешним воздействиям повышается. Такое поведение металла приводит к началу разрушения (возникновению трещин) у мест концентрации напряжений.

При статических нагрузках и нормальной температуре концентрация напряжений существенного влияния на несущую способность не оказывает (не учитывая некоторого повышения разрушающей нагрузки). Поэтому при расчетах элементов металлических конструкций при такого вида воздействиях их влияние на прочность не учитывается.

При понижении температуры прочность на разрыв гладких образцов повышается во всем диапазоне отрицательных температур; прочность же образцов с надрезом повышается до некоторой отрицательной температуры, а затем понижается.

При длительном воздействии нагрузки сопротивление разрушению понижается.

Ударная вязкость. Склонность металла к хрупкому разрушению и чувствительность к концентрации напряжений проверяются испытанием на ударную вязкость - определением величины работы, затрачиваемой на разрушение надрезанного образца, на маятниковом копре. Ударная вязкость измеряется удельной работой, затрачиваемой на разрушение образца. В надрезанном образце напряжения распределены неравномерно, с пикой у корня надреза. Ударное действие на образец увеличивает возможность перехода металла образца в хрупкое состояние. Чтобы иметь сравнимые результаты, испытание производится на стандартных образцах с размерами: 2.20 2.21 2.22 . При испытании тонкого металла применяют образцы толщиной 5 мм, но при этом норма ударной вязкости обычно повышается по сравнению с ударной вязкостью стандартных образцов сечением 10Х10 мм.

Температура, при которой происходит спад ударной вязкости, или ударная вязкость снижается ниже 0,3 МДж/м2, принимается за порог хладоломкости.
