4 . Схема

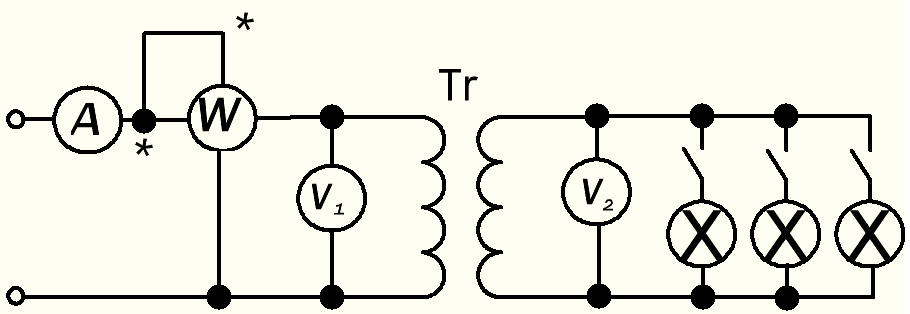

Рисунок 4.1 –Схема дослідження однофазного силового трасформатора

5. Таблиці

Таблиця 5.1 – Таблиця приладів

№	Найменування приладу	Заводський номер	Рід струму	Клас точності	Межа вимірювання	Кількість поділок	Ціна поділки
1
2
3
4
5

Таблиця 5.2 – Таблиця даних вимірювань і розрахунків в режимі холостого ходу (S₁, S₂, S₃ розімкнені)

Дані вимірювань				Дані розрахунків
U1 В	U2 В	I0 А	Р0=Рст Вт	К -	cosφ0 -	φ0 град

Таблиця 5.3 – Таблиця даних вимірювань і розрахунків в режимі навантаження (S₁, S₂, S₃ замкнені)

№	Дані вимірювань				Дані розрахунків
	I2 А	І1 А	U2 В	U1 В	U1/U2 -	І2/І1 -
1
2
3
4
5
6
7

6 . Порядок виконання роботи

6.1 Ознайомитися з обладнанням і вимірювальними приладами, які використовуються при виконанні лабораторної роботи та записати їх технічні характеристики до таблиці 5.1.

6.2 Скласти електричне коло за схемою (рисунок 4.1) і показати його викладачу для перевірки.

6.3 В режимі холостого ходу (S₁, S₂, S₃ розімкнені) зняти дані приладів і записати до таблиці 5.2.

6.4 Замкнути S₁, S₂, S₃, зняти дослідженні дані для побудови кривих U₂ = f(I₂) і I₁ = f(I₂). Дані вимірювань занести до таблиці 5.3.

6.5 Виконати розрахунки згідно з таблицями 5.2 і 5.3.

6.6 Побудувати в масштабні криві U₂ = f(I₂) і I₁ = f(I₂).

6.7 Зробити висновки по лабораторній роботі.
