Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Магнитогорский государственный технический университет
им. Г.И. Носова»
Лабораторная работа № 21, 24
по дисциплине : Электрические машины
Выполнила: студентка группы 1404001.62
Янсаитова Д.И.
Проверил: профессор, доктор технических наук
Сарваров А.С.
Магнитогорск 2014 г.
Лабораторная работа № 21 исследование однофазного трансформатора
Цель работы.
Исследование работы однофазного трансформатора в режимах холостого хода и активной нагрузки.
Получение рабочих характеристик.
Оценка свойств однофазного трансформатора из анализа полученных результатов.
Описание лабораторной установки.
Работа выполняется на универсальном стенде. Электрические схемы лабораторной установки показаны на рис. 7 и 8. Схемы собираются последовательно, с проведением соответствующих замеров и заполнением опытными данными таблиц.
При снятии внешней характеристики нагрузкой трансформатора является активное сопротивление Rн (рис. 8). Выключатель Bн должен быть замкнут, изменяя Rн можно получить 4 значения сопротивления нагрузки.
Программа работы.
Ознакомиться с лабораторным стендом, выбрать необходимые приборы для выполнения работы в соответствии с электрической схемой.
Собрать электрическую схему опыта холостого хода по рис. 7
После проверки схемы преподавателем включить выключатель ВЗ. Увеличивая ЛАТРом напряжение на первичной обмотке U1 от 0 до (1,1..,1,2) U1ном, записать 8-12 значений показания приборов в табл. 1. (Паспортные данные трансформатора указаны на стенде.)
Провести опыт холостого хода при номинальном напряжении на первичной обмотке U1=U1ном. Результаты измерений записать в табл. 2.
Рис. 7. Схема опыта холостого хода
Собрать электрическую схему по рис. 8 для исследования трансформатора в нагрузочном режиме. Изменяя нагрузку трансформатора Rн, снять внешнюю и рабочие характеристики при U1=U1ном. Результаты занести в табл. 3. Первую запись показаний провести при отключенной нагрузке. Обратить особое внимание на изменение напряжения на вторичной обмотке трансформатора U2.
Рис. 8. Электрическая схема для исследования трансформатора
в нагрузочном режиме
Обработка результатов эксперимента
По данным табл. 1 построить характеристику холостого хода трансформатора U1=f(I1). Отметить точку номинального напряжения U1=U1ном.
По данным табл. 2 вычислить коэффициент трансформации n = U1 ном /U2x. Коэффициент мощности трансформатора при холостом ходе cos φх =
.
По данным табл. 3 определить коэффициент нагрузки β =
. Коэффициент полезного действия η =
. Коэффициент мощности трансформатора cos φ1 =
.
По данным табл. 3 построить на одном чертеже рабочие характеристики трансформатора U2(β), I1(β), η (β), cos φ1 (β). При построении для каждой величины показать свою ось ординат и масштаб. Все характеристики строить в равномерном масштабе, не прерывая осей.
Сделать вывод по результатам работы, дать анализ полученных характеристик.
Подготовка к работе.
Таблица 1
Экспериментальные данные опыта холостого хода
I1, мА |
75 |
100 |
102 |
110 |
115 |
120 |
138 |
180 |
360 |
410 |
U1,В |
50 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
220 |
230 |
Таблица 2
Данные характеристики холостого хода
Измерено |
Вычислено |
||||||
U1ном |
|
|
U2х |
n |
|
cos φх |
|
В |
А |
Вт |
В |
- |
- |
- |
|
220 |
362 |
20 |
125 |
1,76 |
100,55 |
0,38 |
По данным табл. 2 вычислить коэффициент трансформации n = U1 ном /U2x. Коэффициент мощности трансформатора при холостом ходе cos φх = .
n = U1 ном /U2x= 220/125 = 1,76
Коэффициент мощности при холостом ходе
cos
φх
=
=
= 0,38

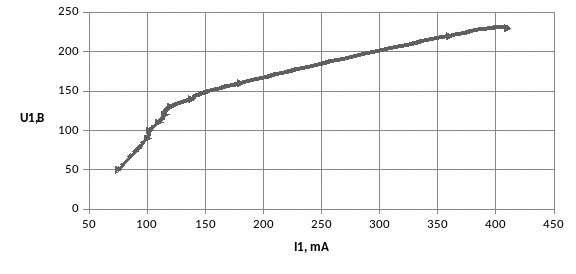

По данным таблицы 1 построить характеристику холостого хода трансформатора U1=f(I1). Отметить точку номинального напряжения U1=U1ном.
Таблица 3
Данные нагрузочного режима
№ п/п |
Измерено |
Вычислено |
|||||||
U1 |
I1 |
|
U2 |
I2 |
|
β |
η |
cos φ1 |
|
В |
А |
Вт |
В |
А |
Вт |
- |
- |
- |
|
1 |
220 |
0,36 |
200 |
125 |
0 |
0 |
0 |
0 |
2,52 |
2 |
220 |
0,5 |
250 |
130 |
0,6 |
75 |
0,18 |
0,3 |
2,27 |
3 |
218 |
1 |
300 |
125 |
1,4 |
160 |
0,43 |
0,53 |
1,37 |
4 |
218 |
1,5 |
400 |
120 |
2,1 |
250 |
0,65 |
0,62 |
1,22 |
5 |
218 |
2,7 |
600 |
115 |
4,1 |
440 |
1,28 |
0,73 |
1,01 |
По данным табл. 3 определить коэффициент нагрузки β = .
Коэффициент полезного действия η = .
Коэффициент мощности трансформатора cos φ1 = .
Коэффициент полезного действия
η
1
=
= 0 β1
=
=
= 0
cos
φ1
=
=
= 2,52
η
2
=
= 0,3 β2
=
=
= 0,18
cos
φ2
=
=
= 2,27
η
3
=
= 0,53 β3
=
=
= 0,43
cos
φ3
=
=
= 1,37
η
4
=
= 0,62 β4
=
=
= 0,65
cos
φ4
=
=
= 1,22
η
5
=
= 0,73 β5=
=
= 1,28
cos
φ5
=
=
= 1,01
По данным табл. 3 построить на одном чертеже рабочие характеристики трансформатора U2(β), I1(β), η (β), cos φ1 (β).
Вывод: я исследовала работу однофазного трансформатора при режимах холостого хода и нагрузки, получила рабочие характеристики, оценила свойства однофазного трансформатора из анализа и полученных результатов.
