24. Электрооборудование для горных работ

Автоматические выключатели

На горных работах могут применяться автоматические выключатели в рудничном нормальном (РН) исполнении или взрывозащищенные (в исполнении РВ). На рудниках в стационарных установках (камеры УПП, мастерские) могут применяться аппараты в общепромышленном исполнении с соблюдением требований по категориям размещения и климатическим условиям. На подземных горных работах (подготовительных, нарезных, очистных) применяются рудничные аппараты: выключатели ВРН-100, 200, 315 - рудничного нормального исполнения и взрывозащищенные: АФВ-1, 2, 3; АБВ-250; АВ-200, 315, 320,400. Для постоянного тока: ВАРП-200, 315.

Выключатели врн

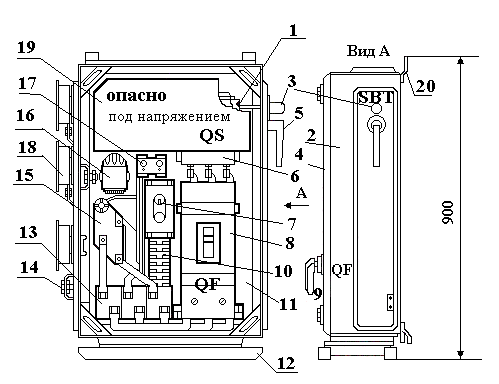

1 – кнопка 2 - корпус; 3 - рукоятка привода кнопки SBT; 4 - крышка; 5 – рукоятка привода блокировочного разъединителя; 6 - блокировочный разъединитель; 7 – блок ПМЗ; 8 - выключатель А3722Б; 9 - рукоятка привода выключателя; 10 - блок зажимов;

11- панель аппаратуры; 12 - салазки; 13 - трансформатор тока ТТЗ; 14 – зажимы заземления; 15 - колодка с зажимами; 16 - трансформатор; 17 - панель сигнальных ламп и предохранителей; 18 - силовой кабельный вывод; 19 - кожух с предупредительной надписью; 20 - петля.

Рисунок 1 - Общий вид и устройство автомата ВРН

Выключатель рудничного нормального исполнения ВРН применяется для управления и защиты групп потребителей на рудниках не опасных по газу или пыли при напряжении до 660 В. Номинальные токи ВРН: 100, 200, 315 А. Выключатель представляет собой металлический ящик с набором электрической аппаратуры и с ручным управлением. Выключатель имеет защиту максимальную токовую - блок ПМЗ.

Устройство выключателя понятно из рисунка. Главными элементами выключателя являются: разъединитель QS с рукояткой привода 5, и автомат QF серии А-3700.

Электрическая схема ВРН состоит из вводных зажимов, разъединителя QS, автомата QF, трех расцепителей максимального тока КА-1; 2; 3; трансформаторов тока ТА-1; 2; 3, выводных зажимов А, В, С.

В схеме управления имеются:

TV - трансформатор блока питания; VD - выпрямительный блок; HL- сигнальные лампы; QF-1, 2, 3 - независимый, минимальный и нулевой расцепители; ПМЗ - блок полупроводниковый максимальной защиты.

При срабатывании любого расцепителя или блока ПМЗ - автомат отключается, обеспечивая защиту отходящих присоединений.

Порядок включения: QS —> QF.

Порядок отключения: QF —> SBT —> QS. Это означает, что для отключения автомата необходимо сначала отключить автоматический выключатель QF с помощью рукоятки 9, расположенной на передней панели, затем нажать на кнопку СТОП (SBT), а затем повернуть рукоятку 5 блокировочного разъединителя QS .

Рисунок 2 - Электрическая схема ВРН.
