А втоматическое повторное включение (апв).
Рисунок 19 - Схема автоматического повторного включения (АПВ)
АПВ предназначено для включения линии или отдельных фаз линий после их отключений в результате действия защиты или по другим причинам (кроме отключения персоналом).
АПВ - предусматривается для быстрого восстановления питания путем быстрого автоматического включения выключателей QF, отключаемых устройствами РЗ и А.
АПВ - обязательно для всех ВЛ и КЛ при напряжении от 1 до 35 кВ, выше 35 кВ - по проекту.
А
ПВ
должно работать таким образом, чтобы
оно не действовало при намеренном
отключении QF персоналом местно,
дистанционно или с помощью ТУ. АПВ не
должно
Рисунок 20 - Схема автоматического включения резерва (АВР)
работать при внутренних повреждениях. Не допускается многократное включение на К3 при любых неисправностях в системе АПВ. Наиболее часто применяется однократное АПВ. Многократное АПВ применяется при напряжении выше 6 ¸ 10 кВ.
Время срабатывания АПВ:
· первый раз - 0,5 ¸ 1,5с
· вторая попытка – через 10 ¸ 15с
· третья попытка – через 60 ¸ 120с
-На горных предприятиях применяется однократное АПВ.
АПВ бывает двух видов:
· механическое (на пружинных и грузовых приводах QF) - однократное;
· электрическое (на любых приводах) с помощью специального реле типа РПВ - может быть многократным.
АПВ обычно встраивается в конструкцию КРУ или легко совмещается с его электрической схемой. АПВ часто выполняется на базе реле РПВ-58; -258; -358 и их модификаций.
Автоматическое включение резерва (авр) Требования к системам авр.
1. АВР действует при исчезновении напряжения на шинах подстанции по любой причине.
2. Включение АВР производится как можно быстрее, сразу после отключения рабочего источника питания.
3. АВР действует однократно. Включение резервной линии не должно произойти ранее, чем отключится выключатель основной линии.
5. АВР действует только при отключении (аварии) на питающей линии (не на отходящих линиях, так как в этом случае включение на К3 не имеет смысла, так как срабатывает защита и на резервной линии).
Оперативный ток для АВР - постоянный или переменный.
Время срабатывания АВР зависит от количества и мощности электродвигателей, при пуске которых может произойти посадка напряжения, коэффициента срабатывания реле напряжения и допустимой величины минимального напряжения.
АРТ и АЧР.
АРТ – автоматическая разгрузка по току. Применяется в том случае, когда питание потребителей переключается , (например в результате срабатывания АВР) с основного на резервный источник питания меньшей мощности; и этой мощности не хватает даже с учетом допустимой перегрузки. Система автоматики налаживается таким образом, чтобы в этом случае отключить (автоматически) наименее важные объекты, а при восстановлении питания линии – вновь подключить.
Элементная база системы: реле РТ-80 или РТ-40, и реле времени.
АЧР
– автоматическая
частотная разгрузка.
Эта система
действует при снижении частоты в сети
ниже допустимой и применяются для
поддержания ее на заданном уровне.
Номинальное значение частоты сети: 50 0,1 ГЦ. Допустимое 50 0,2 ГЦ. Для аварийных режимов –допустимая частота не менее 48 ГЦ. Элементная база – реле частоты РЧ-1 и др.
В системах электроснабжения предприятий применяется метод АЧР по абсолютному значению частоты. Принцип ее действия заключается в срабатывании реле РЧ при снижении значения частоты сети (задаваемой энергосистемой) , после чего включается программа автоматического (или по команде диспетчера) поочередного отключения части менее ответственных потребителей. После восстановления частоты до нормального значения – потребители поочередно включаются.

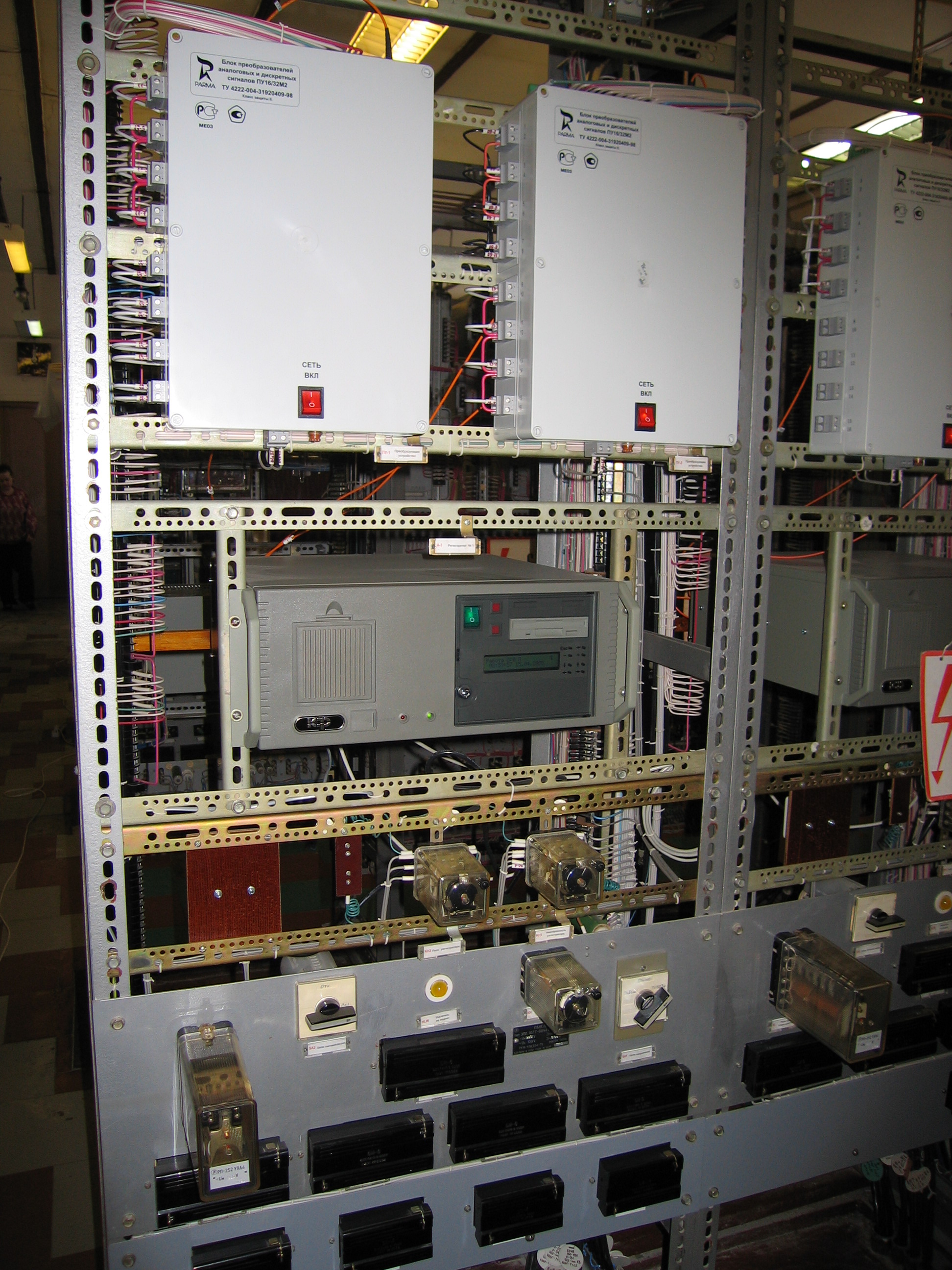

Рисунок 21 – Аппаратура автоматизации с использованием АЦП
