10. 5 Комплектный распредпункт крп 3-6/ 300 (630) -ухл1
Распредпункт КРП предназначен для приема и распределения электроэнергии трехфазного тока напряжением 6 кВ частоты 50 Гц в системах электроснабжения карьеров, подключения питания и защиты электрооборудования группы экскаваторов и других технологических машин открытых горных работ.
КРП по существу представляет собой комплектное изделие, состоящее из трех выводных высоковольтных ячеек (приключательных пунктов) ЯВП 6/300 УХЛ1 ( ТУ 3414-037-11392262-2003) и одной вводной ячейки, помещенных в металлическую оболочку (контейнер).
По номенклатуре электрооборудования, защитам и блокировкам выводные ячейки КРП (шкафы отходящих кабелей) соответствуют требованиям к приключательным пунктам, изложенным в нормативно-технических документах РД-08-62-94 и РД -05-334-99 Госгортехнадзора России.
Эксплуатация изделия производится в условиях, нормированных для климатического исполнения УХЛ категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543-89. При этом:
- высота над уровнем моря не более 1000 м;
- относительная влажность воздуха не более 98% при температуре + 25 °С;
- температура окружающего воздуха не ниже - 50 °С и не выше +40 °С;
- концентрация пыли в окружающем воздухе не более 100 мг/м3.
Механические воздействия внешней среды:
- синусоидальные вибрации в диапазоне 1-35 Гц с максимальным ускорением 0,5 g;
- ударные нагрузки с ускорением 3g длительностью 2-20 мс.
Рабочее положение в пространстве - вертикальное. КРП обеспечивает нормальную работу при крене и дифференте до 12°. Для перемещения по территории карьера КРП устанавливается на транспортные сани.
Рисунок 35 – Общее устройство КРП -6
10.6 КРУ для подземных горных работ.
На подземных рудниках и шахтах находятся в эксплуатации различные типы КРУ, часть из них морально устарели и сняты с производства в связи с наличием в них масляных или электромагнитных воздушных выключателей и недостаточной надежностью. К таким устройствам относятся УРВ – 6, РВД – 6, ЯРВ –6, ЯВ-6400. Более современными являются ячейки КРУРН – 6 и КРУВ – 6, они отличаются только исполнением по наличию взрывозащиты, а электрическая часть у них одинаковая. Основным аппаратом новых КРУ является вакуумный силовой выключатель ВВ-TEL (см. стр. 199), устанавливаемый взамен электромагнитного ВЭМ-6. Использование вакуумного выключателя значительно повышает ресурс и надежность изделия. В связи с применением вакуумного выключателя устанавливаются нелинейные ограничители напряжения (FV) ОПН-6.

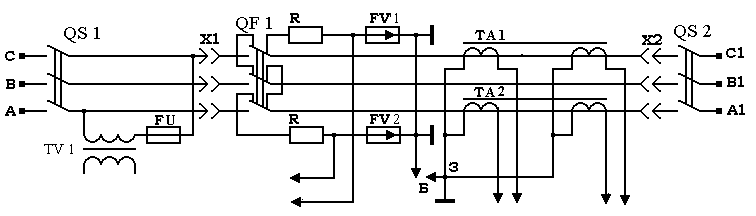

Рисунок 36 – Схема главных цепей КРУВ – 6
Электрическая схема КРУВ и КРУРН обеспечивает:
блок управления
Р
RL 1-3
исунок
37 - Электрическая схема главных цепей
КРП - 6
- закорачивание и заземление отходящих присоединений при отключении разъединителей ;
- защиту от токов КЗ, а также от токов перегрузки и от пусковых токов асинхронных двигателей недопустимой продолжительности;
- защиту от снижения или исчезновения напряжения;
- защиту от потери управляемости при замыкании или обрыве жил дистанционного управления;
- возможность подключения внешних дополнительных защитных устройств (от замыканий на землю, от неполнофазных и несимметричных режимов, газовой защиты и др.);
- электрическую блокировку против подачи напряжения на отходящее присоединение с увеличенным током утечки на землю, а также на отключение защитой от сверхтоков;
- блокировку против повторного включения при отказе механизма, удерживающего выключатель во включенном положении;
- автоматические однократные повторные включения (АПВ) и ввод резерва (АВР);
- функциональную проверку исправности максимальной токовой защиты и блокировочного реле утечки (БРУ);
- измерение величины тока и напряжения в силовых цепях;
- местную (механическую и световую) и дистанционную (световую) сигнализацию о включенном и отключенном положениях выключателя;
- сигнализацию о срабатывании максимально-токовой защиты и БРУ;
- возможность (при необходимости) вывода минимальной защиты;
- возможность введения запрета АПВ и АВР при срабатывании защиты от сверхтоков.
