Коэффициенты устойчивости при центральном сжатии

Условная гибкость	Коэффициент  для типов кривых устойчивости			Условная гибкость		Коэффициент  для типов кривых устойчивости
	a	b	c			a	b	c
0,4	999	998	992		3,2		660	602	526
0,6	994	986	950		3,4		615	562	492
0,8	981	967	929		3,6		572	524	460
1,0	968	948	901		3,8		530	487	430
1,2	954	927	878		4,0		475	453	401
1,4	938	905	842		4,2		431	421	375
1,6	920	881	811		4,4		393	392	351
1,8	900	855	778		4,6		359	359	328
2,0	877	826	744		4,8		330	330	308
2,2	851	794	709		5,0		304	304	289
2,4	820	760	672		5,2		281	281	271
2,6	785	722	635		5,4		261	261	255
2,8	747	683	598		5,6		242	242	240
3,0	704	643	562		5,8		226	226	226

П р и м е ч а н и е. Значения коэффициента  в таблице увеличены в 1000 раз.

Устойчивость стенок балок не требуется проверять, если условная гибкость стенки _w не превышает значений:

3,5 – для балок с двухсторонними поясными швами при отсутствии местной нагрузки на пояс балки;

3,2 – для таких же балок с односторонними поясными швами;

2,5 – для балок с двухсторонними поясными швами при наличии местной нагрузки на пояс.

Таблица 3.12

Характеристики кривых устойчивости

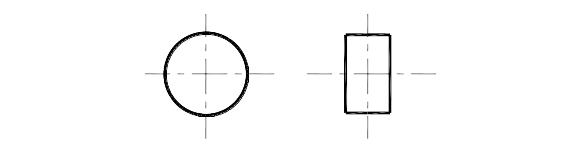

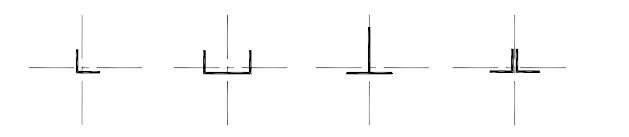

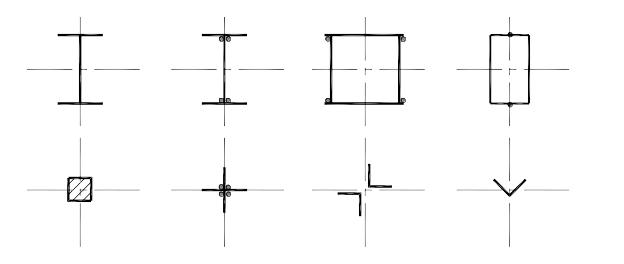

Тип сечения			Тип кривой устойчивости	Значение коэффициентов
				α	β	λmax
			a	0,03	0,06	3,8
			b	0,04	0,09	4,4
			c	0,04	0,14	5,8

В нашем примере следовательно, требуется проверка стенки на местную устойчивость.

Расчет на устойчивость стенки балки симметричного сечения, укрепленной только поперечными основными ребрами жесткости, при отсутствии местных напряжений смятия и условной гибкости стенки выполняется по формуле

при наличии местного напряжения (см. рис. 3.11) – по формуле

где σ,  и σ_loc – действующие нормальные, касательные и локальные напряжения в месте соединения стенки с поясом от средних значений M, Q и F_b в пределах отсека; если длина отсека больше его расчетной высоты (a > h_w), то M и Q определяются для наиболее напряженного участка отсека с длиной, равной высоте отсека h_w; если в пределах отсека M и Q меняют знак, то их средние значения следует вычислять на участке отсека с одним знаком;

σ_сr , σ _loc,сr, τ_сr – критические напряжения, определяемые по СНиП [6].

Проверку местной устойчивости стенки производят в наиболее нагруженных отсеках: первом от опоры; среднем и, при наличии изменения сечения балки по длине, в отсеке с измененным сечением.
