1.Вибрация валопровода. Причины возникновения и возможные частоты.
Основные причины вибрации:
неуравновешенность ротора;
расцентровка валопровода, из-за смещения или излома осей ротора, соединенных муфтой.
Изготовить валопровод идеально уравновешенным практически не возможно, поэтому каждый ротор после его изготовления или ремонта подвергается динамической балансировке – (подбор величин и мест установки специальных грузов, компенсирующих первоначальную неуравновешенность ротора).
Возможные частоты:
Высокочастотная вибрация валопровода, с частотой f=2n (удвоенная частота вращения), источником которой является ротор двухполюсного электрического генератора, такой ротор имеет две обмотки, на противоположных сторонах, вследствие чего его изгибная жесткость в двух взаимно перпендикулярных направлениях может различаться на 30-40 % (четырех полюсные электрогенераторы тихоходных турбин менее подвержены высокочастотной вибрации).
Самовозбуждающаяся (автоколебания) низкочастотная вибрация валопровода, f=n/2.Циркуляционные силы, вызывающие вибрацию, имеют гидродинамическую природу – они возникают в масляных пленках опорных подшипников и в проточной части турбины (в диафрагменных, периферийных и концевых уплотнениях).

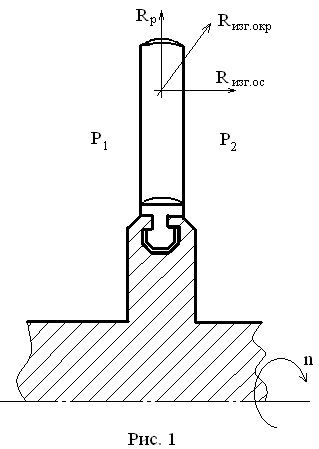

2.Силы, действующие на рабочие лопатки.
Н
а
рабочую лопатку действуют:
Рабочие лопатки являются наиболее нагруженными элементами (деталями) турбины:
-при вращении центробежные силы вызывают высокое напряжение растяжения, стремящееся разорвать лопатку (вырвать ее из диска);
-паровой поток – окружная сила, создающая полезный крутящий момент на валу турбины, изгибает рабочую лопатку в плоскости диска;
-под действием градиента давления р=р1-р2 (в ступенях с реактивностью >0) возникают изгибные напряжения в плоскости оси турбины.
Изгибающие силы парового потока не постоянны во времени. Это приводит к возникновению колебаний рабочих лопаток (вибрации). Особенно большие переменные нагрузки действуют на рабочие лопатки парциальных ступеней (регулирующих ступеней).
3.Определение напряжений растяжений от центробежных сил в рабочих лопатках.
Р
ассмотрим
рабочую лопатку переменного сечения,
вращающуюся вместе с диском с угловой
скоростью .
На элемент лопатки длиной dz действует центробежная сила
(1)
где л – плотность материала лопатки; F(z) – площадь поперечного сечения лопатки на расстоянии z от корня.
Растягивающие центробежные усилия в сечении z получим, проинтегрировав (1) в пределах от z до l
(2)
Кроме собственной массы, лопатка нагружена центробежными силами бандажа и проволоки, которые, отнесенные к одной лопатке (шагу), соответственно равны
(3)
где Fб, Fпр – площадь поперечного сечения бандажа и проволоки; tб, tпр – шаги по окружностям связей; rб, rпр – радиусы центров поперечного сечения бандажа и проволоки.
Суммарная
центробежная сила в сечении z
Напряжение
растяжения
в сечении z
от центробежных сил
Определим напряжение растяжения в рабочей лопатке постоянного по высоте сечения без бандажа и проволочных связей.
Для
лопатки постоянного сечения F(z)=F=const.
Перейдем к безразмерной координате
,
тогда
(6)
где
;
dcp
– средний диаметр.
Напряжение
достигает наибольшего значения в
корневом сечении, где
,
и равно
Длинные
лопатки выполняют переменного профиля,
с уменьшающейся площадью поперечного
сечения от корня к периферии. В этом
случае
существенно ниже и определяется с учетом
разгрузочного коэффициента, равного
отношению максимального
в корневом сечении переменного профиля
к максимальному
в рабочей лопатке постоянного сечения
.
