§ 27. Землемерные ленты и измерительные рулетки
Для непосредственного измерения линий на местности используют землемерные ленты со шпильками. В соответствии с ГОСТ 7602—80 такие ленты изготавливают длиной 20, 24, 50 м и называют ДЗ-20, ЛЗ-24 и ЛЗ-50.

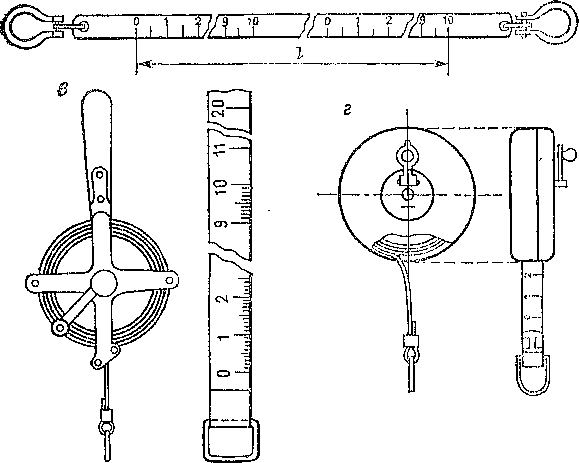

Рис.
34. Мерные приборы:
а
— штриховая лента; о
— шкаловая л опта; а
— ста .чьи а.я рулетка па кре<:то- шше;
г
— тссьмииая рул.тка и футляре.
Дециметровые
Метровые отверстия шайбы
У7/го1Ш
I
Лента ЛЗ-24 разделена на 20 интервалов, а каждый интервал — на 10 равных частей.
В комплект мерной ленты входят: лета, кольцо дли ее наматывания и шпильки для фиксации концов лепты при измерениях.
Для измерения линий с повышенной точностью используют шкаловые лепты ЛЗШ-20, ЛЗШ-24 и ЛЗШ-50, длиной соответственно 20, 24 и 50 м. У концов этих лент нанесены сантиметровые н миллиметровые деления. Длина шкаловой лепты равна расстоянию между нулевыми штрихами па концах ленты.
Для измерения линий на строительных площадках и конструкциях здания обычно используют измерительные рулетки. В соответствии с ГОСТ 7502—80 отечественная промышленность изготавливает металлические рулетки ОПК2-20 АНТ/1, ОПК2-30 АНТ/1, СПК2-50 АНТ/1 и цр. Название рулетки ОПК2-20 АНТ/1 означает, что рулетка I? открытом корпусе (О), с плоской измерительной лентой (П), с вытяжным колыюм (К), 2-го класса точности, номинальной (стандартной) длины 20 м, с началом, удаленным от торца измерительной лепты (А), с травлеными штрихами (Н), нанесенными через 1 см (Т/1). По дополнительным закалам предприятия изготавливают стальные рулетки на крестовине (рис. 34, в) с рукояткой для наматывании полотна рулетки на барабан.
Некоторые фирмы в Японии выпускают металлические рулетки с пластиковым покрытием, что обеспечивает сохранность делений и предохраняет полотно от коррозии. Новейшие типы рулеток изготовлены на основе стекловолокна с пластиковым покрытием. Они менее чувствительны к воздействиям температуры, выдерживают натяжение силой более 1000 // и не провод,ят электрического тока, что предохраняет их от сгорания при попадании на металлические конструкции при прогреве железобетона и при сварке.
Для обмеров зданий и помещений внутри них, а также при измерениях небольших расстояний в некоторых видах съемочных и и и жене р и о- геодезнчес ки х работ используют тесьмяиые рулетки в закрытом корпусе (рис. 34, г).
Под влиянием различных факторов (времени, температуры, механических воздействий и т. п.) длина мерного прибора изменяется. Поэтому перед началом и в конце полевого сезона, а также при повреждениях в процессе работы, мерные приборы компарируют, т. е. определяют их фактическую длину путем сравнения е эталоном.
Пели рабочий прибор и эталон имеют одинаковую номинальную длину, то сравнение производят на ровной поверхности путем иепосредственного измерения разности длин. В этом случае длину мерного прибора I можно пред
ставить в виде суммы номинала /н и поправки 6/,, за ком- парнрованне
I = /о + 6/А.
Компарирование мерных приборов в полевых условиях проводят на специальных базисах, длина которых кратна длине мерного прибора. Наибольшее распространение нашли базисы длиной 120 м. Базис размещают на ровной местности с благоприятными условиями измерении"!, например, на местности с бетонным или асфальтовым покрытием. Концы базиса закрепляют металлическими штырями с насечками па торцевых поверхностях пли более устойчивыми знаками. Длину полевого компаратора Dh определяют с точностью, которая в несколько раз выше точности рабочего прибора. После многократных измерений длины компаратора Dp рабочим прибором поправку за компарироваиие вычисляют по формуле
Ык = (Dh — Dp)/n,
где п = £>,//„ — число отложении мерного прибора при измерении ком па ратора.
На строительных объектах измеряемые линии обычно короче мерного прибора, а требования к точности измерений — значительно выше. В этом случае определяют поправки метровых делений путем сравнения рулетки с нормальным метром (контрольной линейкой) с ценой делений 0,2 мм.
Результаты компарирования записывают в паспорт мерного прибора, а для рулеток, используемых па строительных объектах, составляют таблицу поправок метровых делений.
