Глава 4
ИЗМЕРЕНИЯ УГЛОВ
§17. Измерение углов на местности
Измерения углов выполняют для определения взаимного положения точек в пространстве. Пусть на местности имеем вершину угла точку О и точки А и В, образующие угол ЛОВ (рис. 19). На сторонах О А и ОВ построим вертикальные плоскости N- и Р, а через вершину угла О проведем горизонтальную плоскость Q.
Для определения, положения точек в плановом отношении измеряют горизонтальный угол. Горизонтальным называют. двухгранный угол между отвесными плоскостями, проходящими через его стороны. Он определяется углЬЙ'р между проекциями сторон О А и ОВ на горизонтальную плоскость Q, т. е. углом А'ОВ'. Горизонтальный угол отсчитывают по ходу часовой стрелки от 0 до 360°.
Рис,
19. Схема измерения углов на местности

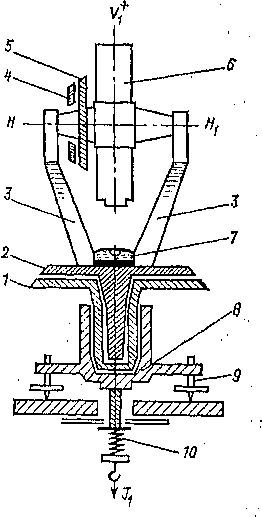

Рис.
20. Схема теодолита
'Для определения высот точек и превышений между ними измеряют вертикальные углы (углы" наклона). Вертикальным называют угол между стороной угла и, ее проект цией на горизонтальную плоскость. На рис. 19 вертикальт иый угол vu образован сторонами ОА и 0А'. Вертикальные углы отсчитываются от проекции к стороне. Если сторона угла расположена выше проекции, то угол называют положительным, если ииже :— отрицательным. На рис. 19 вертикальный угол BOB' {vb) отрицателен, Вертикальные углы могут принимать значение в пределах от —90 до +90°.
!" ‘ Для измерения горизонтального угла над его вершит ной располагают градуированный круг (лимб). Центр круга совмещают с отвесной линией, проходящей через вершину угла 0, а сам круг размещают в горизонтальной плоскости. Тогда угол § между радиусами oa'u ob — сечениями круга вертикальными плоскостями N и Р будет дщен горизонтальному углу между направлениями месг- р^ти О А и ОВ. Если деления на круге подписаны по, ходу часовой стрелки, а отсчеты по градуированной окружности обозначить через а и Ь, то р = b — а.
Описанный принцип измерения углов па местности реализуется в угломерном приборе, называемом теодолитом.
Теодолит (рис. 20) имеет металлический или стеклянный круг, называемый лимбом /, по скошенному краю которого нанесены деления от 0 до 360°. Счет делений идет по ходу часовой стрелки. Центр лимба устанавливается на отвесной линии, проходящей через вершину О (см. рис. 19) измеряемого угла. На плоскость лимба проектируются стороны О А и ОВ измеряемого угла. При измерении угла лим{5 неподвижен и горизонтален.
Над лимбом помещена вращающаяся вокруг отвесной линии верхняя часть теодолита, состоящая из алидады ‘2 и зрительной трубы 6. При вращении зрительной трубы вокруг горизонтально устанавливаемой на колонках 3 оси ННЪ образуется вертикальная плоскость, называемая коллимационной. Оси лимба и алидады совпадают, причем ось Пг вращения алидады называют основной или вертикальной осью прибора. На алидаде есть индекс, позволяющий брать отсчет по шкале лимба. Для повышения точности отсчета имеется специальное отсчетное устройство,, Для предохранения от повреждений алидада защищен^ металлическим кожухом.
Основная ось теодолита устанавливается в отвесное положение по цилиндрическому уровню 7 при помощи подъемных винтов 9 подставки 8 прибора. Зрительная труба может быть повернута на 180° вокруг своей оси вращения ННг или, как говорят, «переведена через зенит»,. На оси вращения трубы ННХ (горизонтальной оси приг бора) укреплен вертикальный круг, лимб 5 которого наглухо скреплен со зрительной трубой, а алидада 4 неподвижна. Вертикальный круг выполнен аналогично горизонтальному и служит для измерения вертикальных углов.
Вертикальный круг может располагаться справа и слева от зрительной трубы, если смотреть со сторонь,! окуляра. Первое положение называют «круг право» (КП), второе — «круг лево» (КЛ).
В комплект теодолита входят буссоль, штатив и отвес. Буссоль служит для измерения магнитных азимутов и румбов. Штатив представляет собой треногу с металлической головкой. Теодолит крепится к головке штатэдг? с помощью станового винта 10. Отвес служит для центри- -рования прибора над точкой, т. е. для установки центра лимба над вершиной измеряемого угла.
Вращающиеся части теодолита снабжены закрепительными винтами для фиксирования их в неподвижном состоянии и наводящими — для медленного и плавного вращения при наведении на цель.
Для измерения горизонтального угла при неподвижном лимбе вращением алидады последовательно наводят зрительную трубу на точки А и В местности (см. рис. 19); при этом коллимационная плоскость последовательно проходит через стороны О А и ОВ измеряемого угла, т. е. совмещается с плоскостями N и Р. В обоих случаях с помощью отсчетного приспособления делаются отсчеты по лимбу а и Ь, а измеряемый угол вычисляют как разность отсчетов, т. е. (3 = b — а.
