2.3. Построение теней при искусственном источнике света

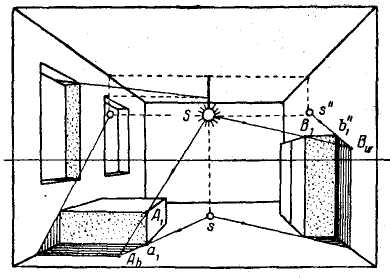

В некоторых случаях, например при построении перспективы интерьера, может встретиться необходимость в построении теней при искусственном освещении. На рис. 18 приведен пример по­строения теней от точечного источника света S.

Рис. 18

Тень A_h от точки А₁ падает на пол и определена в пересечении перспективы светового луча, проходящего через точку A_1, с пер­спективой горизонтальной проекции светового луча, проведенной через точку а₁.

Тень B_w от точки В₁ на плоскости стены определяется в пересе­чении перспективы светового луча, проведенного через точку В_1, с перспективой его проекции на плоскости этой стены.

3.Содержание

1. Тени в аксонометрии…………………………………………………...……..2

1.1.Тень от точки………………………………………………………………....2

1.2.Тени геометрических тел……………………………………………….......3

1.3.Примеры построения теней архитектурных деталей………………….....5

2.Тени в перспективе………………………………………………………...…..9

2.1.Тени от точки, от прямой и геометрических тел………………………......9

2.2.Примеры построения теней архитектурных деталей…………………....14

2.3. Построение теней при искусственном источнике света………………...18

3.Содержание……………………………………………………………...........20

4.Список литературы…………………………………………………………...21

4.Список литературы

Основная литература

1.Начертательная геометрия: Учеб. для вузов / А.Г. Климухин; Под ред. проф. Н.А. Соболев. – 2-е, изд., перераб. и доп. – М.: Стройиздат, 1978. – с. 334, ил.

2. Черчение: Учеб. / Н.Г. Брилинг – 2-е изд.; перераб. и доп. – М.: Стройиздат, 1989. 420с.: ил.

3. Начертательная геометрия: Учеб. для вузов /Н.В.Белов, А.А. Виксель; Под. ред. А.Н. Станков – Л.: Высш. шк., 1969 – 288с.: ил.

4.Сборник задач по начертательной геометрии: Учеб. для вузов/ А.Г. Климухин; Под ред. проф. Н.А. Соболев. – 2-е, изд., перераб. и доп. – М.: Стройиздат, 1978. – с. 216, ил.

Дополнительная литература

5.Начертательная геометрия: Учеб. для вузов/ Н.Н.Крылов. Г.С.Иконникова, В.Л.Николаев, В.Е.Васильев; Под. ред. Н.Н.Крылова. – 8–е изд., испр. – М.: Высш. шк., 2002. – 224 с.: ил.

6. Курс начертательной геометрии: Учеб. для вузов / Добряков А.И.; Под ред. кандидата. физ. математических наук В.В. Рыжкова – 3-е изд., – М.: Высш. шк., 1952. – 496 с.: ил.

7.Черчение и рисование: Учеб. / А.Ф.Кирилов.;- М.: Высш. шк., 1997. – 376с.: ил.
