Описание спектра

Спектр ЯМР может быть представлен в виде графического изображения, таблицы и построчного описания. В научных журналах графические спектры приводятся (в редких случаях) только в том случае, если без него не обойтись при изложении фактов научного исследования. Обычно в экспериментальной части используется построчное описание или в виде таблицы, если приводятся данные ряда однотипных соединений. Они содержат следующие сведения: величину химического сдвига, мультиплетность, значение КССВ, интегральную интенсивность, отнесение сигналов спектра.

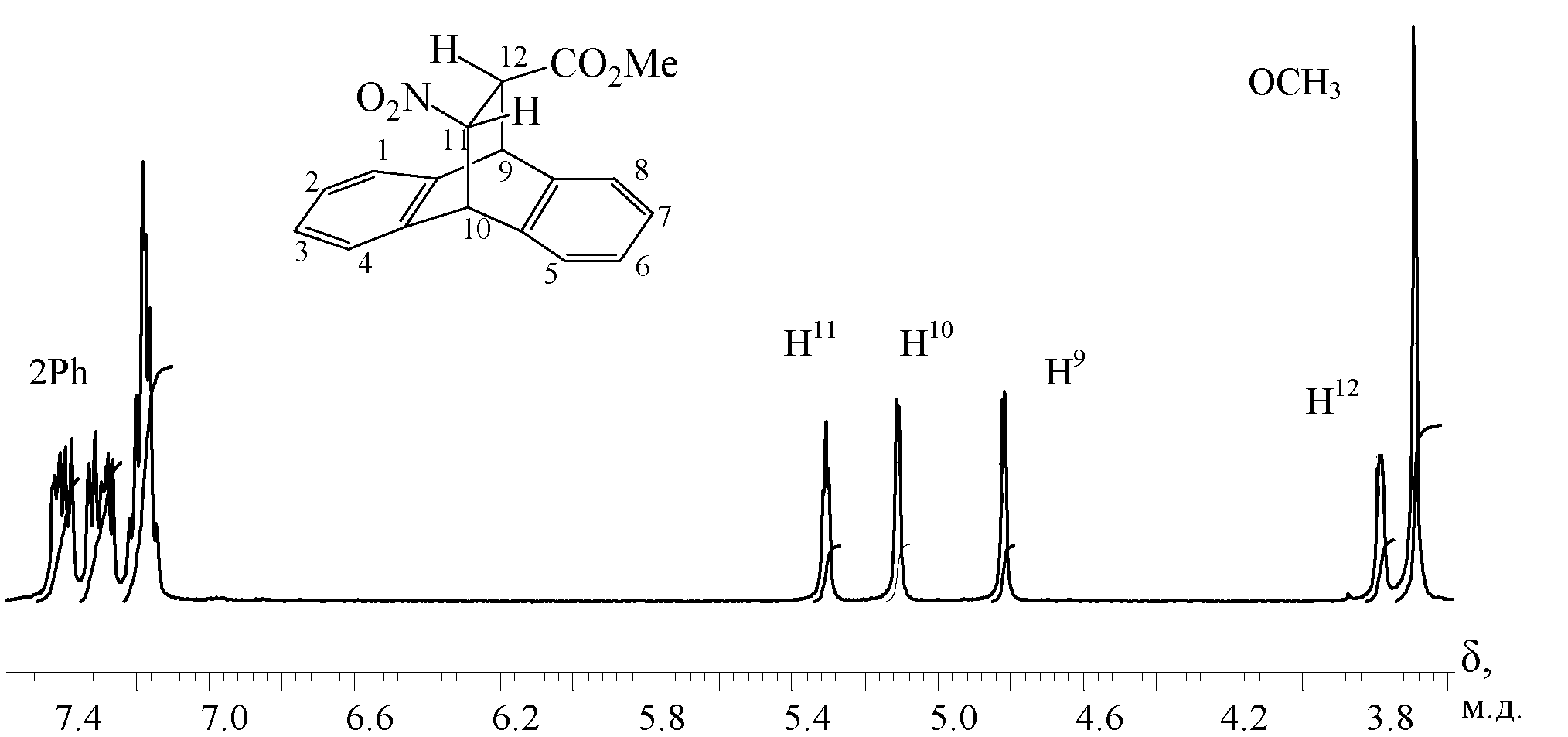

Рисунок – Спектр ЯМР ¹Н метил-9,10-дигидро-9,10-(11-нитроэтано)антрацен-12-илкарбокси-лата в растворе CDCl₃.

В экспериментальной части журнальных публикаций обычно приводят построчное описание спектра, включающее сведения об условиях снятия спектра ЯМР (частота спектрометра для протонов, растворитель, концентрация вещества, эталон для отсчета химического сдвига, температура в датчике, диаметр ампулы, один из двух режимов съемки). Например:

Спектры ЯМР ¹Н зарегистрированы на приборе Bruker АС-200 (200МГц), растворитель хлороформ d₁; химические сдвиги () определяли относительно внешнего стандарта (ГМДС) с точностью ±0,5 Гц.

Спектр ЯМР ¹Н (, м.д., СDCl₃) соединения (X): 5.28 с (С⁹Н), 6.52 с (С¹⁰Н), 7.2-7.4 м, 7.7-7.9 м (2С₆Н₄), 4.25 (ОСН₂), 1.23 (СН₃). Спектр ЯМР ¹Н (, м.д., СDCl₃) соединения (IX): 5.25 c (С¹Н), 6.75 c (С²Н), 7.30-7.60 м (2С₆Н₄, С¹⁰Н), 4.25 к (ОСН₂), 1.35 т (СН₃).
