1.Основания и фундаменты. Основные понятия и определения.
Фундаментом называют подземную или подводную часть сооружения, которая передает нагрузку от сооружения грунту основания. Нижнюю плоскость, которой фундамент опирается на грунт называют подошвой.
Основание - грунт лежащий под подошвой и воспринимающий нагрузки от сооружения.
Основания могут быть естественными и искусственными. Если фундамент возводят на грунте с сохранением его природных качеств, то такое основание называют естественным. Если грунты перед возведением фундамента укрепляют тем или иным способом, то основание называют искусственным.
Основание бывает: однородное и неоднородное; слоистое с согласным (слои имеют ≈ равную мощность) и несогласным залеганием слоёв. Различают грунты скальные и нескальные: связанные (глины, суглинки, супеси) и несвязанные (пески).
2.Предельные состояния оснований фундаментов, принципы их проектирования.
Основания рассчитываются по 2 группам пред состояний:1-по прочности, несущей способности грунтов основания и устойчивости фундамента; 2-по деформациям – осадки, крен фундамента, неравномерные осадки, перекос сооружения, выгиб и прогиб (главный расчет).

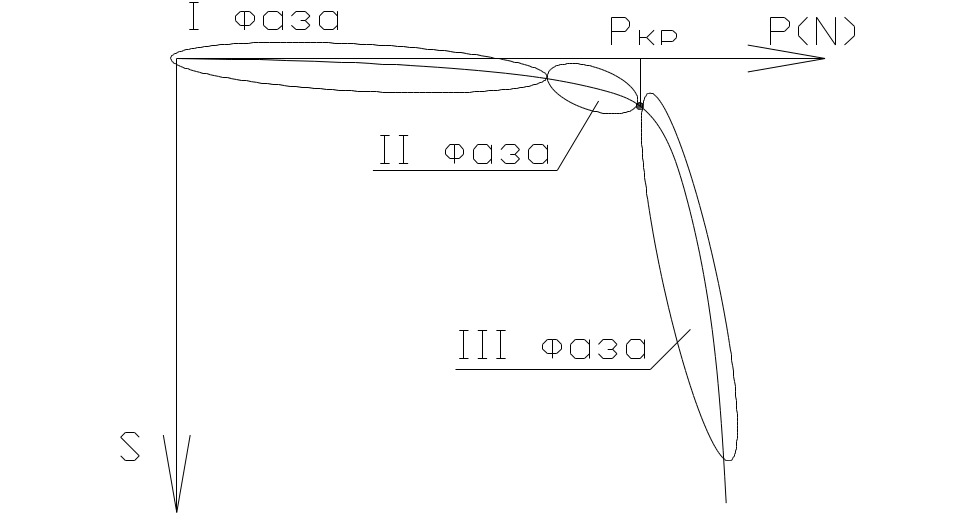

I фаза – зона упругой работы грунта;
II фаза – зона пластической работы грунта
III фаза – зона проектирования фундамента
Принципы проектирования:
1.О и Ф проектируют по пред состояниям независимо от типа ф-та.
2.О и Ф проектир с учетом совместной работы грунта, ф-та и надземных констр.
3.Точная оценка грунтовых условий, прогноз их поведения в будущем и на основе этого выбор типа ф-та (ТЭО- технико-эк-ое обоснование).
Данные необход для проектиров Ф:
1.инженерно-геолог изыскания (разрез площадки по вертикали) с физ-мех св-ми грунтов.
2.выдается карта стр пл- топосъемка М1:500 и общего района стр-ва (сит план М1:2000)
3.данные о блуждающих токах
4.данные о подземных комуникациях
5.констр особенности зд-ия и хар-р передачи нагрузки.
3.Типы зданий по жесткости, виды их деформаций.
Все сооружения можно разбить на 3 типа: абсолютно гибкие; абсолютно жесткие; обладающие конечной жесткостью
Абсолютно гибкие сооружения беспрепятственно следуют за перемещениями поверхности грунтов основания во всех точках контакта с ней. При развитии неравномерной осадки в конструкциях таких сооружений не возникает дополнительных напряжений. (Земляные насыпи).
Абсолютно жесткие сооружения не могут искривляться. При симметричном загружении и симметричной податливости основания их осадка будет равномерной, при неравномерной деформации основания они получат крен без изгиба конструкции (дымовые трубы).
К сооружениям конечной жесткости относятся большинство зданий и многие инженерные сооружения. При развитии неравномерных осадок они получат искривления. В то же время такие здания уменьшают неравномерности осадок, так как давление по подошве фундаментов частично перераспределяется.

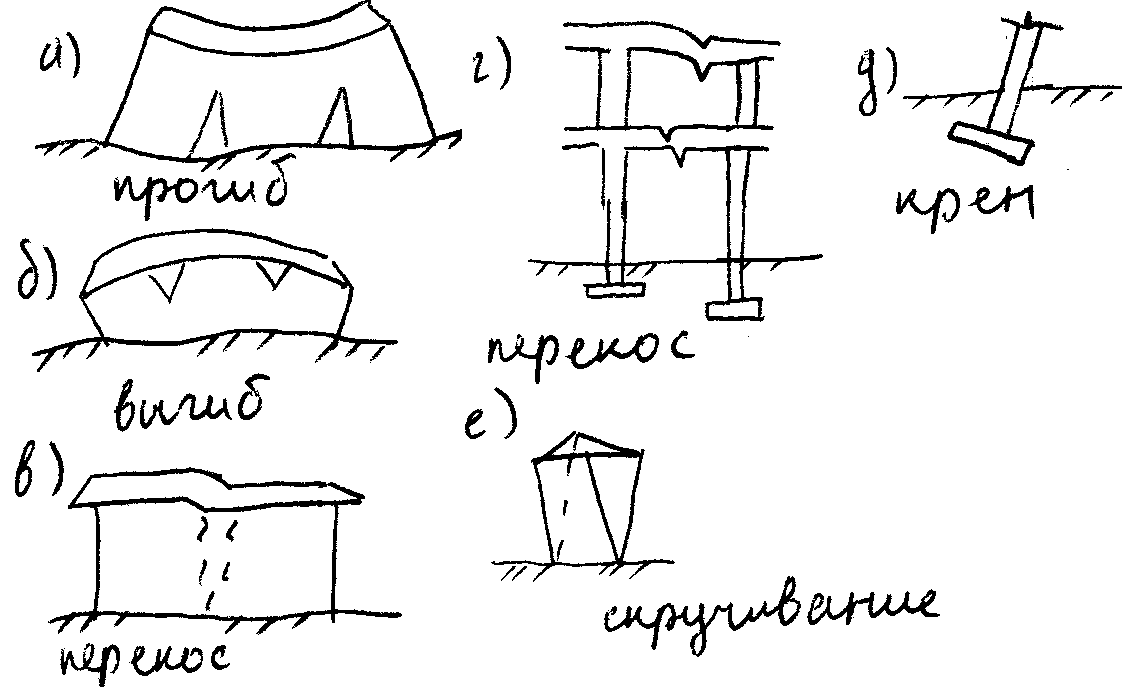

В зависимости от характера развития неравномерных осадок и от жесткости сооружения возникают деформации и перемещения сооружений следующих простейших видов: прогиб, выгиб, перекос, крен, скручивание, горизонтальные перемещения фундаментов.
Прогиб и выгиб связаны с искривлением сооружения. Такие деформации могут возникать в зданиях и сооружениях, не обладающих очень большой жесткостью. Иногда на одних участках возникает прогиб, на других – выгиб.
Перекос возникает в конструкциях, когда резкая неравномерность осадок проявляется на участке небольшой протяженности при сохранении относительно вертикального положения конструкции.
Крен сооружения – поворот по отношению к горизонтальной оси, проходящей через центр тяжести площади подошвы фундамента – возможен, если основание сооружения загружено несимметрично или имеет несимметричное напластование грунтов относительно вертикальной оси сооружения.
Скручивание возникает при неодинаковом крене сооружения по его длине, особенно при развитии крена в двух сечениях сооружения в разные стороны.
Горизонтальные перемещения фундаментов возможны, если опирающиеся на них конструкции передают значительные горизонтальные усилия (распорные конструкции, подпорные стенки).
Деформации О-ия:
1.Осадки - из-за уплотнения грунта или от собств веса грунта под влиянием внешн нагрузок, при этом коренного изменения стр-ры не происходит.
2.Просадки-//-//, сопровождается коренным изменением. Чаще происходят под доп факторами (замачивание просадочного грунта, оттаивание мерзлого).
4.Нормативные и расчетные нагрузки, их сочетания.
В зависимости от продолжительности действия нагрузок следует различать постоянные и временные (длительные - вес временных перегородок, стационарного оборудования, нагрузки от людей, от мостовых и подвесных кранов), кратковременные - снеговые с полным нормотивн значением, ветровые, гололедные, от веса людей и ремонт мат-ов в зонах обслуживания и ремонта оборудования, особые- статические, взрывные возд-ия, нагрузки вызванные деформ-ми основания с коренными изменениями стр-ры грунта) нагрузки.
Нагрузки, возникающие при изготовлении, хранении и перевозке конструкций, а также при возведении сооружений, следует учитывать в расчетах как кратковременные нагрузки.
В зав-ти от учитываемого состава нагрузок различают сочетания:
1.основные сочетания нагрузок, состоящие из постоянных, длит(0,95) и кратковременных(0,9)
2. особые - пост, длит(0,95), кратковрем(0,8), и одна из особых.
Если учитываются сочетания, включ-щие пост и не менее 2 кратковрем нагрузок, расчетные значения временных нагрузок необход умножать на коэф-ты сочетаний:
в основных сочетаниях для длительных нагрузок y1 = 0,95; для кратковременных y2 = 0,9;
в особых сочетаниях для длительных нагрузок y1 = 0,95; для кратковременных y2 = 0,8, кроме случаев, оговоренных в нормах проектирования сооружений для сейсмических районов и в других нормах проектирования конструкций и оснований.
