Работа шпинтонного узла
-
Передача вертикальной нагрузки:
продольная балка рамы тележки
запрессовочная втулка
резиновое кольцо
верхняя опора пружины
пружина
нижняя опора пружины
резиновое кольцо
крыло буксы
корпус буксы
Передача горизонтальных усилий:
корпус буксы
крыло буксы
нижняя опора пружины
резиновая втулка
стакан
пластмассовая втулка
шпинтон
запрессовочная втулка
продольная балка рамы тележки
Неисправности узла - появление трещин в продольных балках рамы тележки, излом пружин
П оводковое подвешивание
С

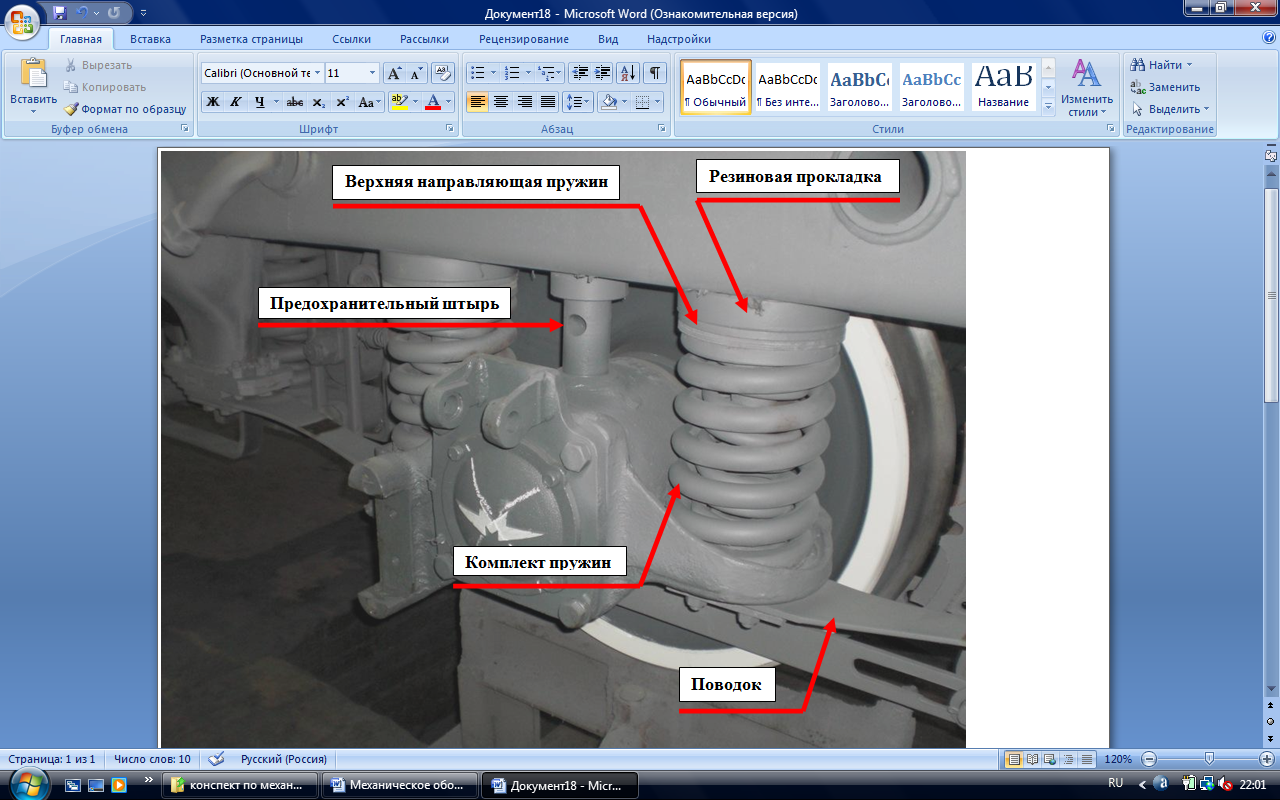

Рисунок 26.
Поводковое подвешивание
Поводки
предназначены для передачи тяговых и тормозных усилий, а также для связи колесной пары с рамой тележки.
К
аждое
колесо связывают три поводка: два прямых
(2, 3) один из которых крепится к тумбе
(10) и угловой (4) компенсационный. В местах
соединения поводков нарезаны зубья
(гребенки), которые обеспечивают плотное
и прочное соединение. На верхней части
корпуса буксы (1)наварен предохранительный
штырь (9), который необходим для исключения
потери связи к.п. с рамой тележки в случае
излома поводков колесо (11) и ходовой
рельс (12).

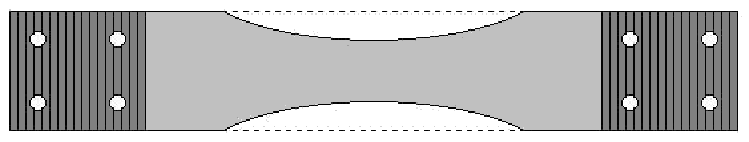

Рис.27. Прямой поводок
Поводки (рис 27) изготовляют из полосовой рессорной стали, на концах имеются гребенки с четырьмя отверстиями. Готовые поводки контролируют на магнитном дефектоскопе. Трещины, расслоения, а также другие дефекты и их исправление не допускаются. В процессе эксплуатации установлено, что наиболее часто образование трещин и излом поводков происходят в зоне перехода гребенки в рабочую часть поводка, а также в сечении гребенки, ослабленном отверстиями под крепежные болты. С целью увеличения срока службы поводков и более надежной его работы на тележках вагонов 81-717, 81-714 применяют буксовые поводки переменного сечения. Эти поводки изготавливают из более широкой полосовой стали – 110 мм, т.е. зона трещинообразований усилена. Рабочая, средняя часть поводка выполнена более узкой, что делает его гибче и способствует более равномерному распределению нагрузок по всей длине поводка.

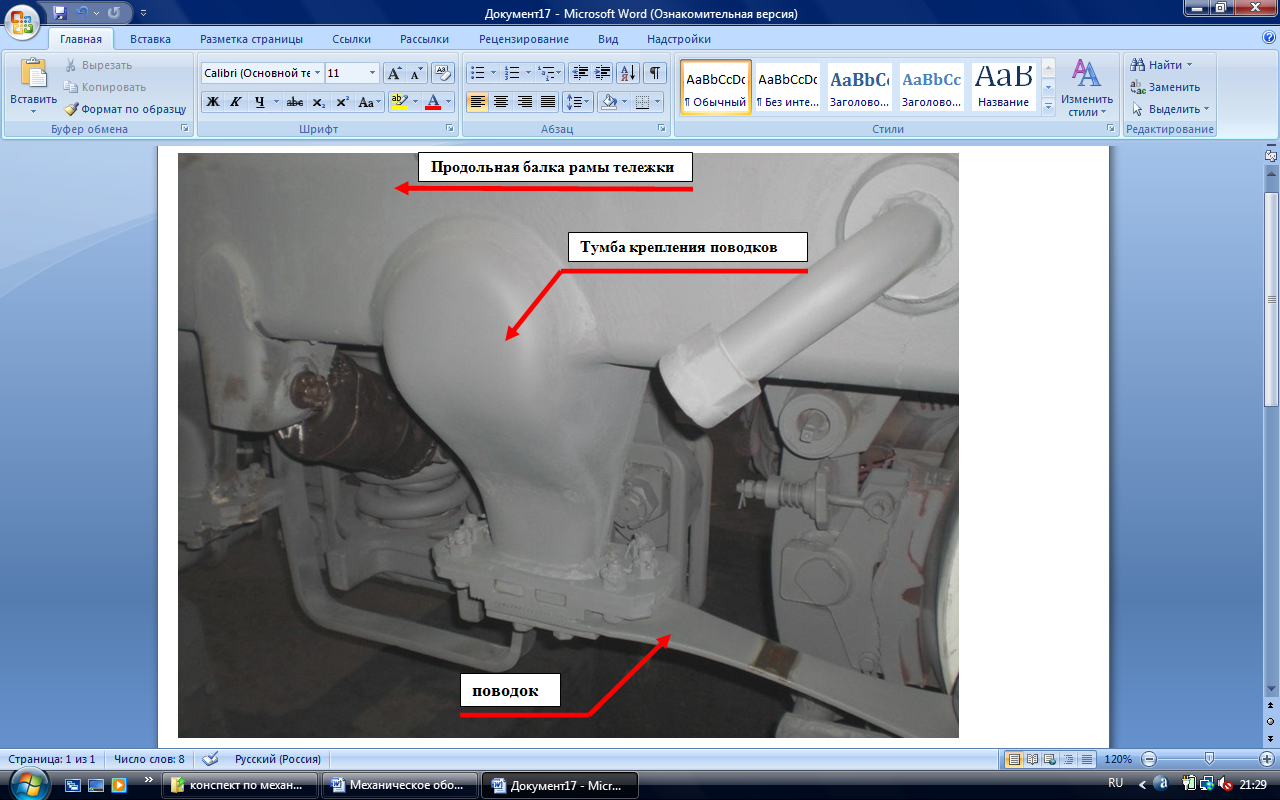

Рисунок 28. Тумба
с поводком
Рисунок 29.
Поводковое подвешивание
