Дверное подвешивание

П

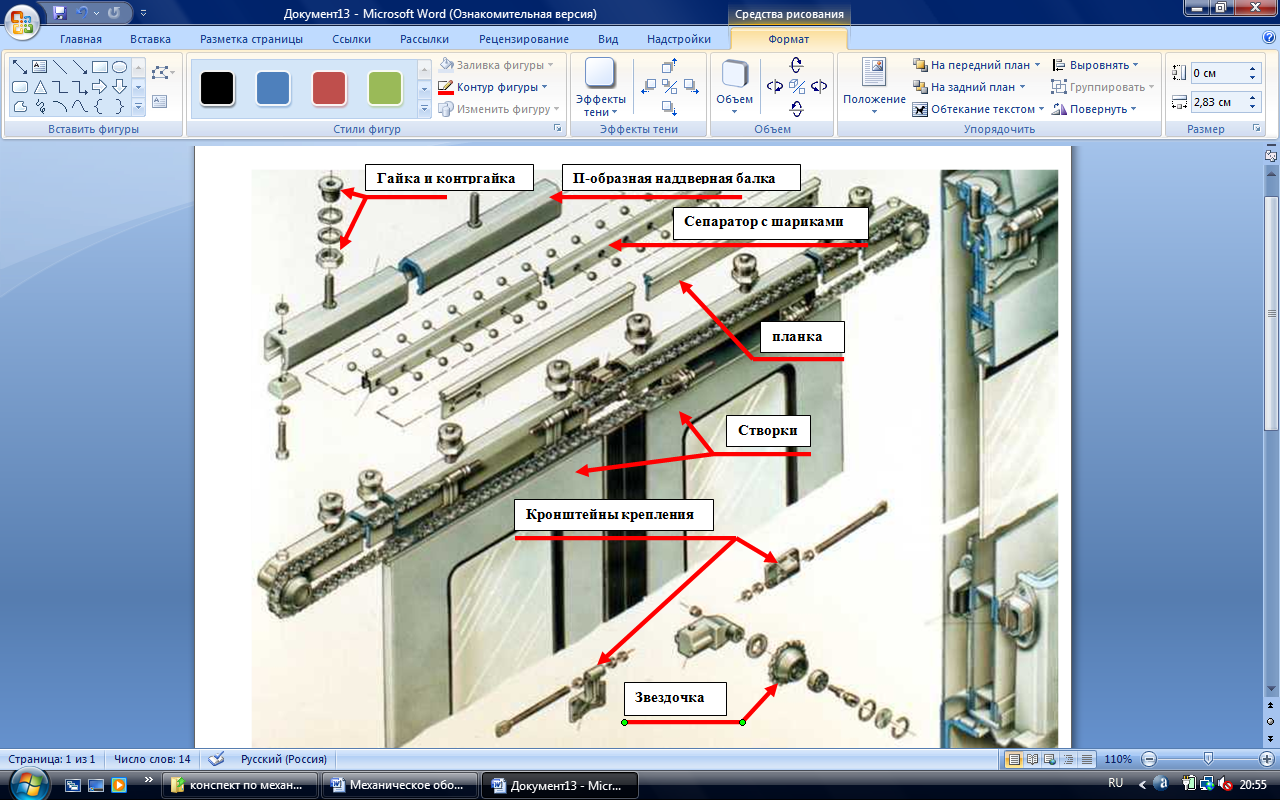

Рисунок 8. Шариковое подвешивание

одвешивание раздвижных дверей делятся на два типа: шариковое (рис.8)с применением линейного подшипника и роликовое (рис.10, 11, 12).

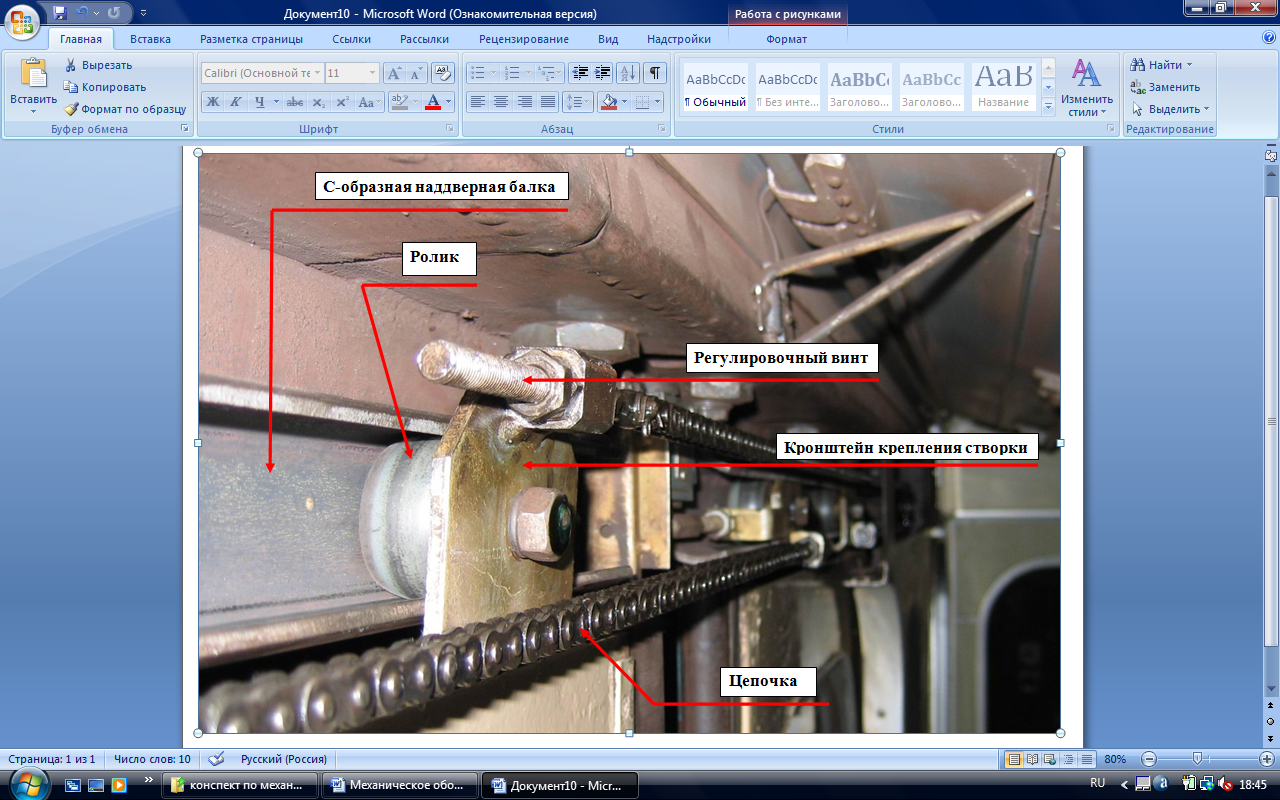

Рисунок 9. Роликовое подвешивание

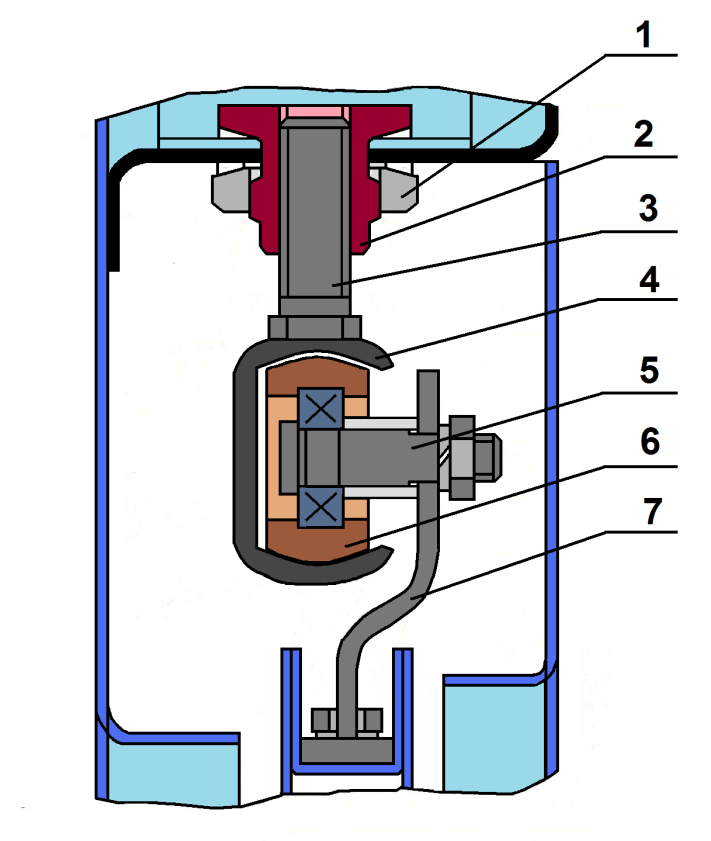

Раздвижные двери крепятся к верхнему обвязочному поясу кузова через специальные наддверные балки П-образную (рис. 8) или С-образную при роликовом подвешивании (рис.9), на которую заводится ролик(6). К валику(5) ролика через изогнутый кронштейн(7) крепится створки. Закрепление этих наддверных балок происходит через стержень(3), гайку и контргайку. Каждый дверной проем имеет две створки. Одна из створок ведущая, к ней крепится шток дверного цилиндра, вторая ведомая, она связана при помощи цепного механизма (двух цепей, двух звездочек, установленных на балках и регулировочных винтов(рис 11, 12)).

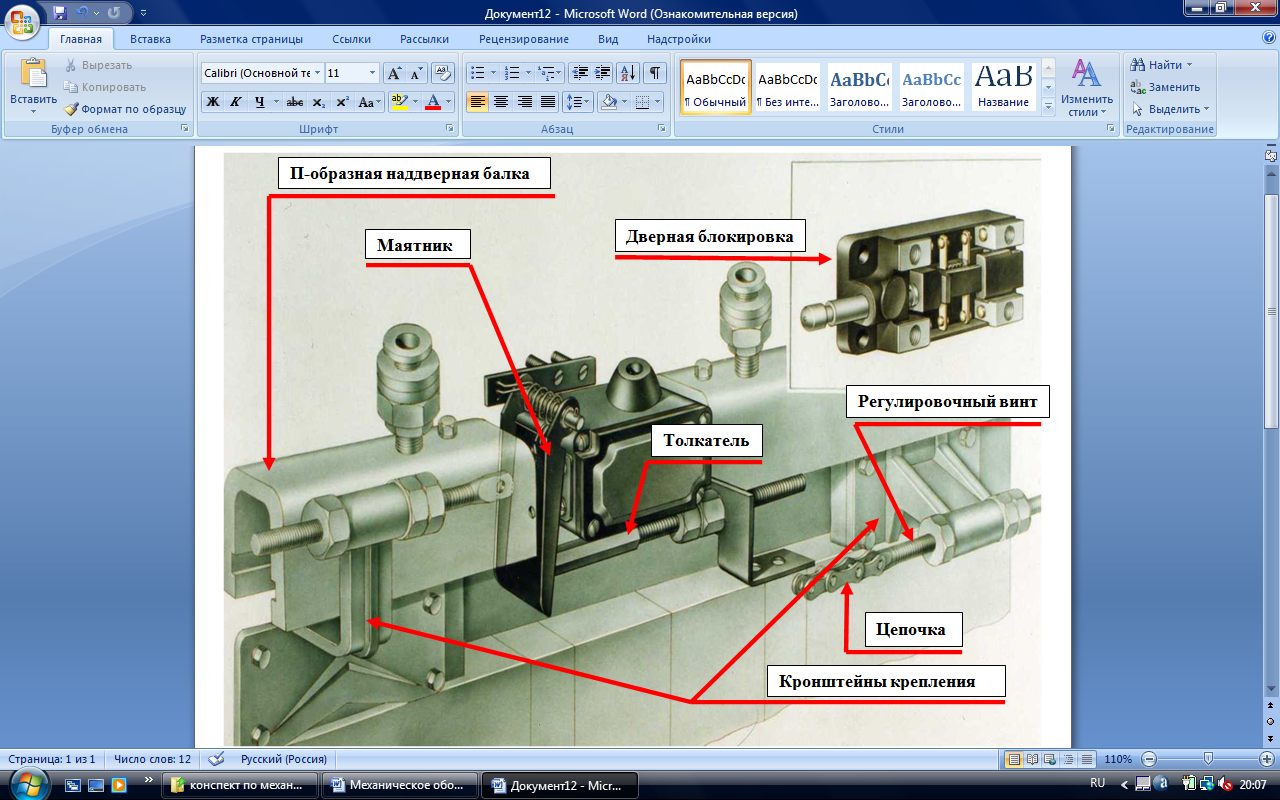

Рисунок 10. Концевой выключатель

Дверное полотно выполнено бескаркасным из алюминиевого сплава, в проеме которого в уплотнителе установлено стекло. В нижней части для ограничения поперечной раскачки и улучшения хода створок имеются обрезиненные ролики скользящие по накладкам закрепленным на дверных полотнах. Нижняя грань дверных полотен перемешается по специальному желобу. Сами створки уплотнены резиновыми уплотнителями замкового типа. На внутреннем простенке ведомой створки также установлен запорный язычковый механизм под трехгранный ключ, позволяющий фиксировать створки в закрытом положении. Между наддверными балками устанавливается концевой выключатель (рис.10), маятник с пружинами и толкатель, расположенный на ведомой створке. При закрытых дверях толкатель отжимает маятник от толкателя концевого

выключателя.

Рисунок 11. Крепление цепи

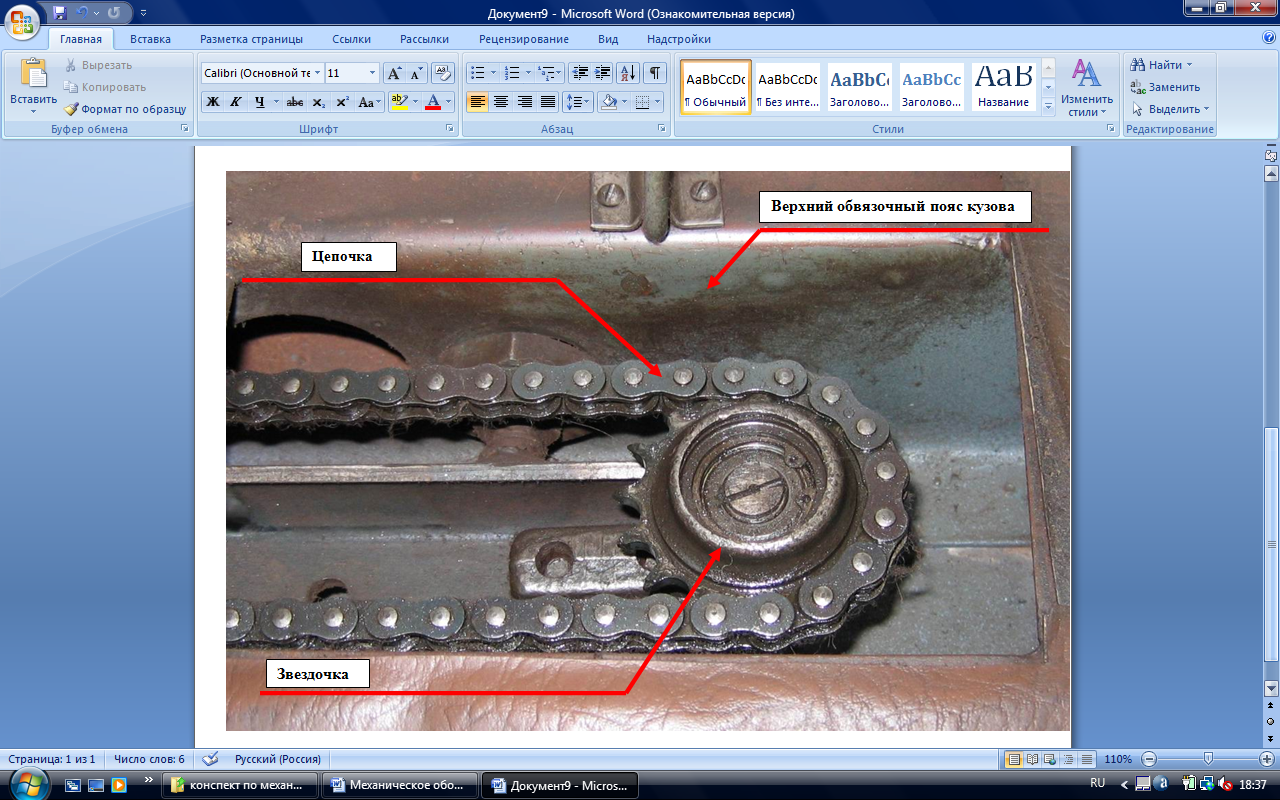

Рисунок 12. Звездочка

Работа дверей:

При открытии дверей левая створка (она же является правой с внешней стороны) вместе с кронштейнами начинает перемещаться влево. При этом кронштейн через вторую цепь воздействует на кронштейн второй створки, заставляя правую створку начать перемещаться вправо - так же на открытие, а ее кронштейн, перемещаясь вместе с ней  вправо, не дает возможности провиснуть первой цепи. При закрытии дверей левая створка вместе с кронштейнами начинает перемещаться вправо. При этом кронштейн через первую цепь воздействует на кронштейн ведомой створки, заставляя правую створку начать перемещаться влево - также на закрытие, а ее кронштейн, перемещаясь вместе с ней влево, не дает возможности провиснуть второй цепи.

Неисправности раздвижных дверей:

• Ослабление натяжения цепи, соскакивание цепей со звездочек.

• Перекос створок .

• Разрушение звездочки.

• Выход из строя регулировочных винтов.

• Неисправности дверной блокировки.

• Попадание под створку посторонних предметов.
