Боковые и торцевые стенки кузова
Боковые и торцевые стенки представляют собой металлический каркас, состоящий из вертикальных стоек и подоконных балок. Вверху вертикальные стойки связаны элементами жесткости, образующими верхний обвязочный пояс кузова. Внизу вертикальные стойки приварены к нижнему обвязочному поясу кузова. Каркас стен обшит стальными гофрированными листами толщиной 2мм, увеличивающими жесткость кузова. Сварка отдельных секций стенок кузова выполняется электроконтактной сваркой с последующим соединением отдельных секций боковин с торцевыми стенками и крышей электродуговой сваркой в специальном кондукторе. Приварка стенок кузова к раме производится прерывистой электродуговой сваркой через овальные отверстия в боковых поясах рамы и сплошным швом по нижней кромке обшивки и вертикальной стенке бокового пояса.
Крыша кузова
Крыша выполнена из стальных образных (омегообразных) дуг толщиной 2мм, которые опираются на верхний пояс кузова. В продольном направлении дуги связаны параллельными рядами стальных полос (стрингеров). Проемы, расположенные между продольными боковыми полосами и дугами, закрываются специальными вентиляционными черпаками. Кровля изготовлена из листовой стали толщиной 1,5 мм. Конструкция крыши позволяет производить ее сборку, как целиком, так и по секциям.
Перегородка
Для отделения кабины управления от салона (81-717) установлена двойная перегородка, каркас перегородки состоит из стальных профилей и стальных листов, все металлические поверхности обклеены асбестовыми листами и покрыты огнестойкой эмалью. В перегородке со стороны салона слева имеется створчатая дверь для прохода в кабину. С правой стороны находится аппаратный отсек для размещения аппаратуры АРС и радиооборудования, который закрыт двумя створками, навешанными на петлях.
Внутривагонное оборудование

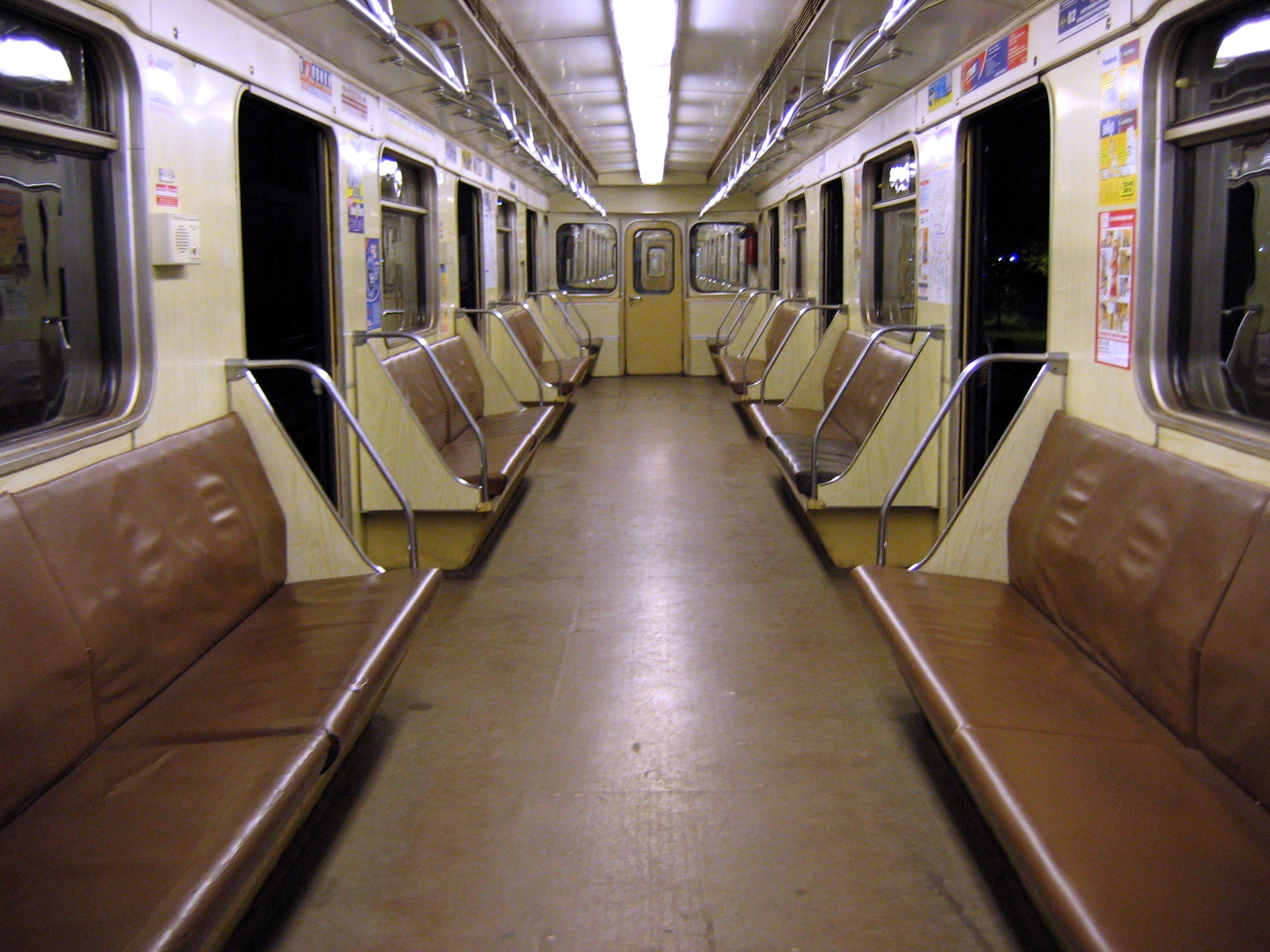

Рисунок 4. Салон
вагона
Рисунок 3. Салон
вагона
К внутиривагонному оборудованию относятся следующие элементы:
Пол салона, потолок и стены;
Окна;
Вентиляция;
Диваны;
Поручни;
Освещение;
Двери и дверное подвешивание.

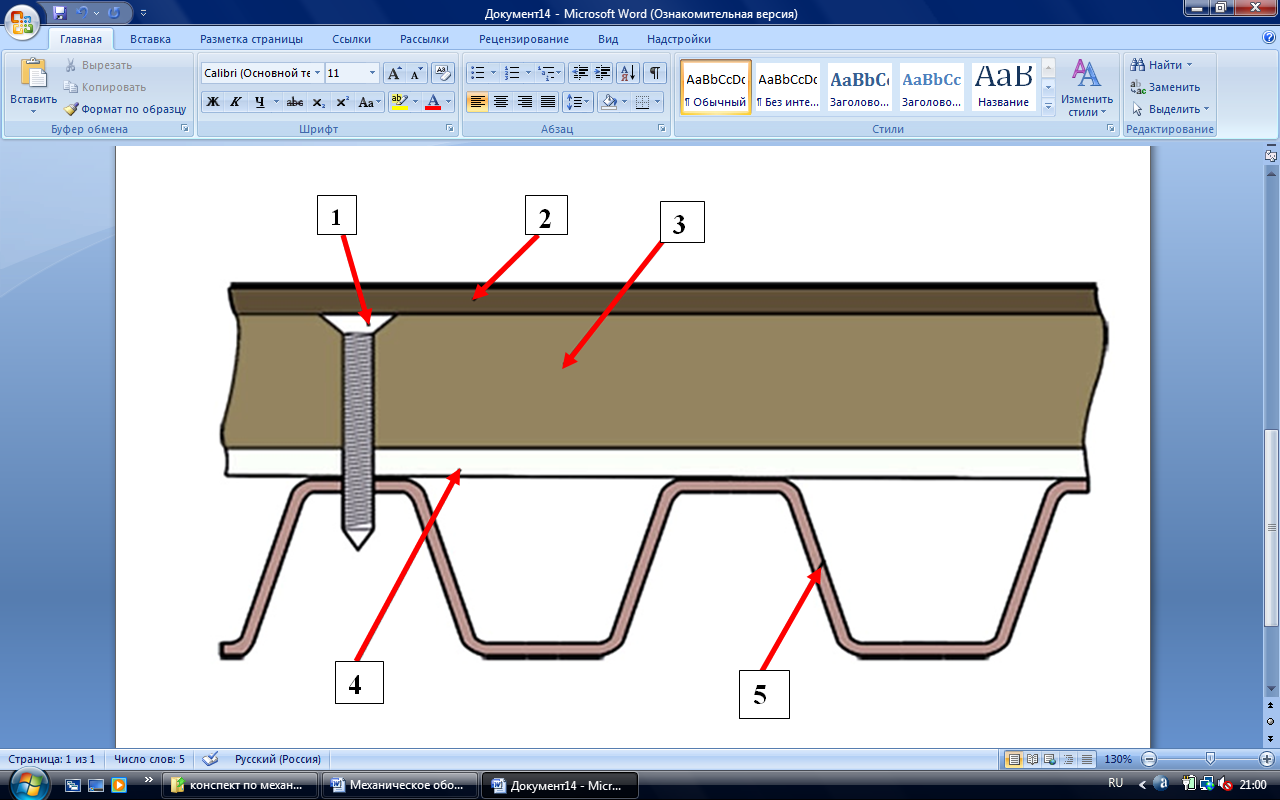

Пол вагона (рис.5)состоит двух листов асбеста (4) общей толщиной 4 мм, которые укладываются на гофрированный настил (5) рамы вагона, после чего укладывается фанера (3) толщиной 10 мм. Листы фанеры при помощи самонарезающих винтов (1) прикрепляют к металлическому настилу. В кабине на металлический настил укладываются поочередно синтетический войлок и листы жести в три слоя, а затем фанера. На свободную площадь приклеивают на мастику или шпатлевку линолеум (2) толщиной 3,7 мм. Около каждой шкворневой балки в полу вагона имеются по 6 или 2 люков, закрытых крышками для осмотра и обслуживания двигателей, редукторов и карданных муфт. Для установки и извлечения шкворня, а так же залива смазки в пятниковое устройство предусмотрены два отверстия закрытые резьбовыми крышками.
П
отолок
и стены
обшивают трудногорящим пластиком
толщиной 3 мм. На
первых вагонах Е потолок обклеен
клеенкой, а стены – линкрустом.
О
Рисунок 5. Пол
вагона
Вентиляция применяется двух типов:
Естественная осуществляется только при движении состава, что и является ее главным недостатком. На крыше находятся 26 черпаков по 13 с каждой стороны. С правой стороны 13 черпаков направлены по ходу движения для притока воздуха в салон и после циркуляции по салону воздух вытягивается через 13 черпаков с левой стороны, поэтому она называется приточно-вытяжная.
Вагоны 81-717(714) оборудованы системой принудительной вентиляции(рис.6).
Вентиляция кабины управления механическая. Она предназначена для подачи воздуха в кабину свежего воздуха как во время движения, так и во время его стоянок. Система вентиляции имеет возможность изменять направление воздушного потока и его скорость до приемлемой для машиниста в районе рабочего места. Вентиляционная установка состоит из заборного устройства с фильтрующим элементом, вентиляционного агрегата и раздаточного воздуховода.
С
истема
вентиляции салона механическая,
предназначена для обеспечения пассажиров
воздухом для равномерного распределения
его по салону с приемлемыми скоростями
воздушных потоков в зонах нахождения
пассажиров, как во время движения, так
и во время стоянок. Система вентиляции
состоит из шести спаренных и одного
одинарного для вагона 81-717 или двух
одинарных для вагона 81-714 вентиляционных
агрегатов, расположенных под диванами.
Вентиляционный агрегат включает
электродвигатель, на вал которого
насажены роторы и корпуса вентиляторов.
Забор воздуха осуществляется через
всасывающие решетки, а также фильтрующие
элементы и заборные воздуховоды. Раздачу
воздуха производят через нагнетательные
воздуховоды и раздаточные решетки,
встроенные в алюминиевые наличники
окон.

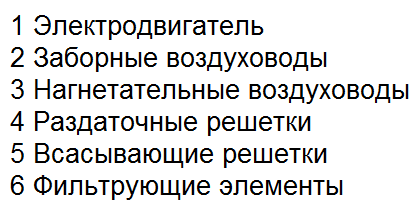

Рисунок 6. Устройство принудительной вентиляции
Диваны используются рассчитанные на шесть и на три места для сидения. Диван состоит из каркаса (боковины и щитки, изготовленные из алюминиевого профиля), подушек и спинок (деревянная рамка, на которую крепиться лист дюралюминия толщиной 1,5 мм, лист пенорезины толщиной 20мм. и обтягивается кожзаменителем).
Поручни располагаются по всей длине вагона на высоте 1830 мм, от пола и крепятся через кронштейны к потолку вагона. Горизонтальные поручни изготовлены из хромированных труб диаметром 27 мм, вертикальные - диаметром 22 мм, кронштейны изготовлены из алюминиевого сплава.
Для улучшения условий перевозки пассажиров установлены горизонтальные и дополнительные вертикальные поручни.
Для обслуживающего персонала установлены дополнительные вертикальные поручни на двери перегородки между салоном и кабиной, в концевой части вагона для облегчения перехода из вагона в вагон.
Освещение. Освещение выполнено одно или двухрядным на люминесцентных лампах, после капитального ремонта устанавливается система «световая линия».
Двери и дверное подвешивание. Вагон оборудован двумя типами дверей: раздвижные (по четыре дверных проема с каждой стороны вагона) и створчатые (81-717 -3шт, 81-714 -2 шт.)
Створчатые двери. Створчатые двери (за исключением двери из кабины в салон, которая изготовлена из стального листа и профиля) изготавливают из алюминиевого сплава и профиля. Подвешены на шарнирных петлях, привернутых винтами к стойкам кузова с опорой через шарик диаметром 7,38 мм.
