Работа ударно-тягового аппарата
Работа автосцепки при растяжении:
Усилие от цапфы серьги - серьга -замок – водило замка - головка автосцепки - стяжной хомут – хомут УТА - задняя направляющая втулка -задняя пружина -промежуточная шайба - передняя пружина - передняя направляющая втулка - дополнительная шайба - втулка - корончатая гайка водила - водило - горизонтальный валик - серьга - вертикальный валик –гнездо автосцепки, рама кузова.
Работа автосцепки при сжатии:
При ударной нагрузке усилие с головки автосцепки передается на – стяжной хомут - хомут УТА -дополнительная шайба - передняя направляющая втулка - передняя пружина -промежуточная шайба -задняя пружина - задняя направляющая втулка – утолщенная часть водила - горизонтальный валик –серьга- вертикальный валик - гнездо автосцепки- хребтовые балки рамы кузова.
Подвеска автосцепки
Автосцепка располагается под кузовом вагона между двумя хребтовыми балками рамы кузова. Своей хвостовой частью автосцепка соединяется с гнездом. Головная часть автосцепки опирается в свободном состоянии на специальную подвеску, исключающую падение автосцепки на путь. При сцеплении вагонов головки автосцепок приподнимаются вверх, отрываясь от своих подвесок.
Высота автосцепки от уровня головки ходового рельса (измеряется до середины цапфы серьги) в эксплуатации должна составлять 829(+5; -35) мм.
Автосцепка в свободном состоянии опирается на подвеску, состоящую из опорной балки – балансира(13), двух подвесных штырей(2) и пружин(4,8). Опорная балка, на которой находится автосцепка (а при прохождении кривых и перемещается по ней), штампована из листовой стали, имеет омегообразное сечение. В средней части балансир имеет выемку (лоток) длиной 230 мм и глубиной 5 мм для центрирования автосцепки и предотвращения сдвига ее в крайнее положение при прохождении вагоном кривых малых радиусов. Свободная автосцепка вагона, опираясь на балансир подвески, при движении плавно перемещается вверх и вниз, так как балансир находится между пружинами подвески. Из-за того, что нижняя пружина заключена в стакан(7), ее распрямление ограничено, что почти полностью исключает раскачку автосцепки при движении вагона. В случае обрыва одного или двух штырей подвески свободная автосцепка концевого вагона опустится на предохранительную П-образную скобу(12), выполненную из уголка с размерами 50х50х5 мм. Скобу укрепляют на раме кузова четырьмя болтами. Для ограничения поворота свободной автосцепки и предотвращения удара о предохранительную скобу к балансиру приваривают упоры(11).
При вписывании в кривые автосцепка имеет перемещение в горизонтальной плоскости до 22º по 11º от оси в каждую сторону, не доходя до ограничительных упоров. Сцеп возможен при несоосности по вертикали и горизонтали не более 30-40мм. Скорость при сцепе не более 1,5км/ч, чтобы не допустить разрушения сцепного механизма.

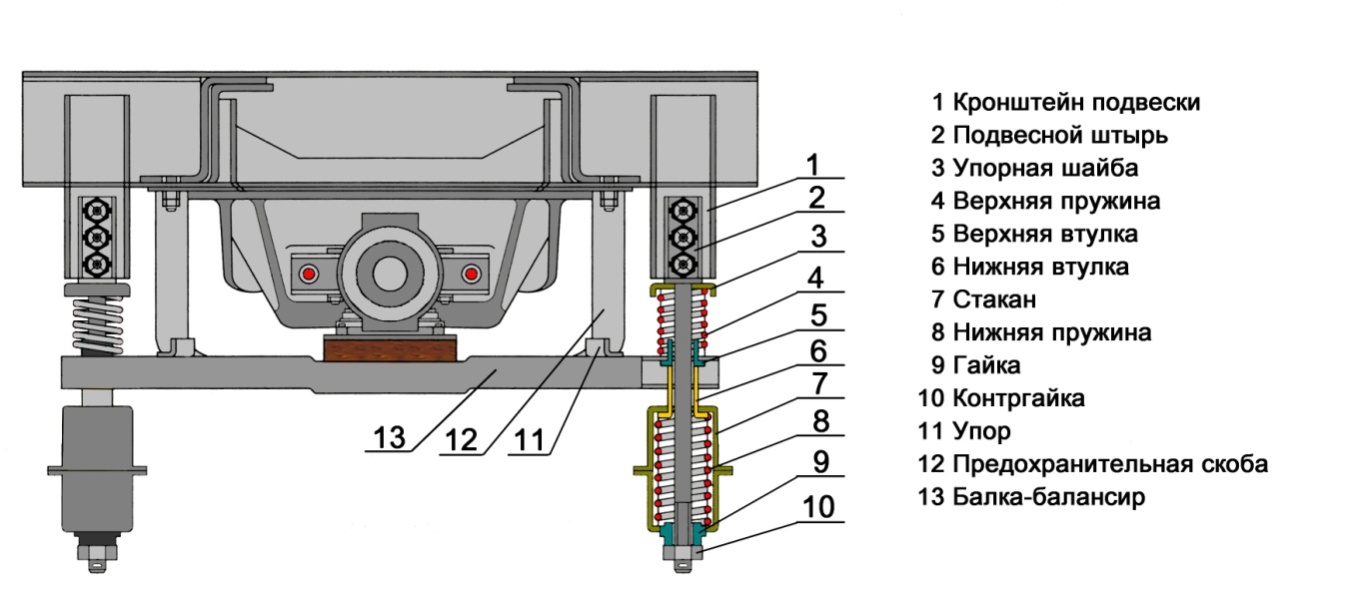

Рисунок 53.
Подвеска автосцепки
Неисправности автосцепки
1) Износ балансира подвески.
2) Износ зева замка и цапфы серьги.
3) Выпадение валика.
4) Срыв резьбы водила и гаек.
5) Ослабление затяжек гаек на водило.
