Комбинированная автосцепка

Немецкий инженер-железнодорожник Карл Вильгельм Генрих Фридрих Шарфенберг (родился 3 марта 1874 в Висмаре; умер 5 января 1938 в Готе) запатентовал свою автосцепку жесткого типа 18 марта 1903. Первые образцы его автосцепки были изготовлены в 1909 на Waggonfabrik L. Steinfurt в Кенигсберге. После долгой доводки опытных образцов в 1921 году Шарфенберг открывает в Берлине свою фирму Scharfenberg - Kupplung AG. В 1926 году он получает крупный заказ на оснащение своей автосцепкой вагонов S-Banh'a.

У нас в стране автосцепка Шарфенберга используется в вагонах метрополитена.

На вагонах метро применена комбинированная автосцепка жесткого типа, которая предназначена для механического сцепления вагонов друг с другом, для соединения пневматических магистралей (напорной и тормозной) и электрических цепей управления.

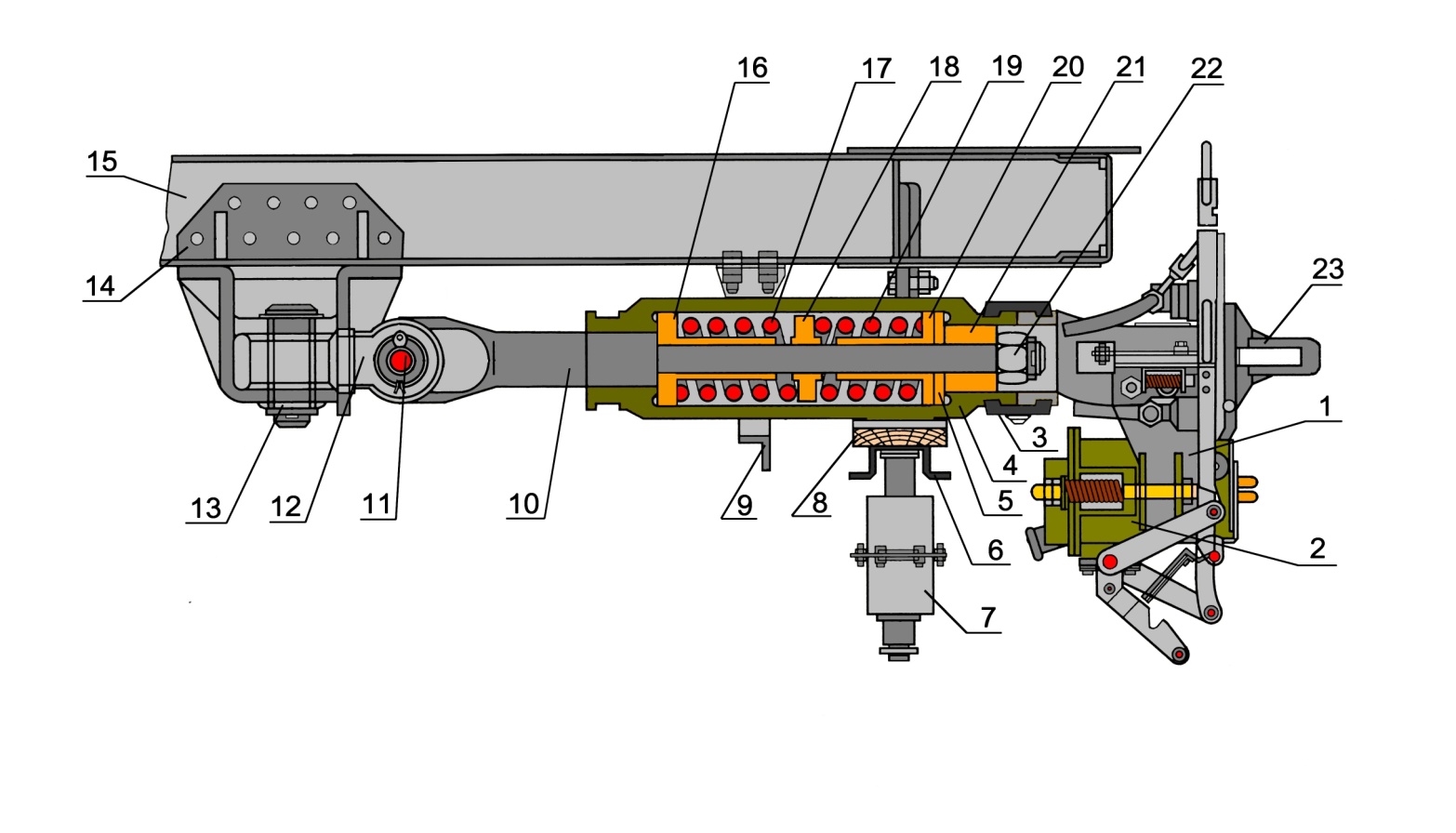

Рисунок 48. Конструкция автосцепки

1 - Головка со сцепным механизмом 2 - ЭКК 3 - Стяжной хомут 4 - Хомут УТА

5 - Дополнительная шайба 6 - Радиант (балка подвески) 7 - Стакан с пружиной 8 - Деревянный скользун

9 - Предохранительная скоба 10 - Водило 11 - Горизонтальный валик 12 - Серьга

13 - Вертикальный валик 14 - Гнездо крепления автосцепки 15 - Хребтовые балки

16 - Задняя направляющая втулка 17 - Задняя пружина 18 - Промежуточная шайба

19 - Передняя пружина 20 - Передняя направляющая втулка 21 - Направляющая втулка водило

22 - Корончатая гайка водило 23 - Серьга автосцепки

Головка автосцепки

Головка автосцепки представляет собой литой стальной корпус, выполненный в виде полой прямоугольной коробки, которая спереди заканчивается буферным фланцем.

На буферном фланце расположены выступающий конус и такого же профиля конусообразная впадина с проемами для деталей замка. Кроме того на буферном фланце имеются два отверстия диаметром 60 мм для клапанов воздухопроводов, расположенные одно под другим в середине по вертикальной оси буферного фланца.

Сзади коробка корпуса автосцепки вагона расточена под цилиндрическую поверхность для установки стяжных полуколец, соединяющих головку с ударно-тяговым аппаратом.

При сцеплении вагонов выступы головок заходят во впадины встречных головок, чем и осуществляется жесткое фиксирование одной головки относительно другой.

Головка автосцепки со сцепным механизмом

В головке автосцепки при помощи валика установлен замок, который представляет собой равноплечий рычаг диско-образной формы. К плечу рычага, где расположено отверстие, присоединяют серьгу. В плече имеется вырез, в который заходит серьга другой автосцепки при сцеплении вагонов. Центральная часть диска отлита в виде втулки. Вокруг втулки расположена канавка, в которой просверлены отверстия. Перпендикулярно линии расположения отверстий под валики на замке отлит специальный отросток к которому присоединяют расцепной трос с рукояткой и тягу блокировочного рычага электроконтактной коробки.

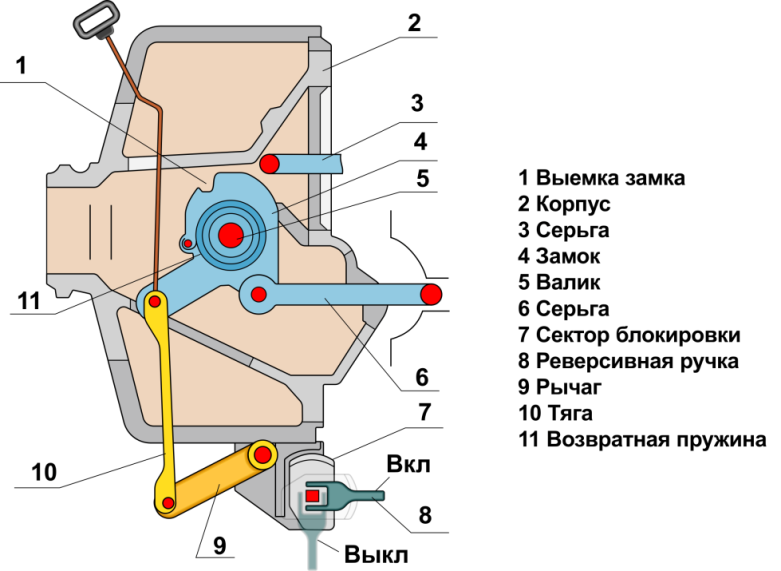

Рисунок 49. Сцепной механизм

Серьга имеет П-образную форму и заканчивается двумя проушинами, охватывающими диск замка и соединенными с ним с помощью валика. Нижняя проушина имеет отросток для упора в выступ замка с целью ограничения его поворота и фиксации самой серьги в корпусе головки автосцепки. С противоположной стороны серьга заканчивается цапфой , которая при сцеплении заходит в вырез замка другой автосцепки.

Возвратная пружина обеспечивает поворот сцепного механизма в исходное положение после сцепления или расцепления головок автосцепок.

Расцепной трос с рукояткой служит для расцепления автосцепок. Перед установкой на автосцепку тросик испытывают на растяжение усилием 200 кГ, а затем на его рукоятку наносится клеймо. Без этого клейма эксплуатация расцепного тросика запрещена.
