Подвеска редуктора

Для обеспечения соосности вала тягового двигателя и вала малой шестерни корпус фиксируют в определенном положении при помощи деталей подвешивания редуктора. Двух шарнирная подвеска с шарнирными подшипниками и резинометаллическими амортизаторами позволяет смягчить удары и толчки, возникающие во время движения (рис. 39).

Болт подвески (2) закрепляют в кронштейне рамы тележки при помощи корончатых гаек через два резинометаллических амортизатора (1). Наличие двух гаек позволяет производить регулировку соосности вала двигателя и вала шестерни редуктора по высоте. Болт (2) и серьга(4), образующие подвеску, соединены между собой шарнирно при помощи специального валика, двух крепительных гаек и стопорной шайбы. Серьга в верхней части имеет две проушины с конусным отверстием, в нижней – отверстие под шарнирный подшипник ШС-40 (3). Конструкция гаек и наличие двух шарниров создают лучшие условия работы болта и предохраняют его резьбу от износа и деформации.

Д ля предотвращения поворота корпуса редуктора вниз на рельсовый путь в случае обрыва деталей подвешивания или излома кронштейна подвешивания редуктора, вваренного в поперечную балку рамы, каждый редуктор имеет предохранительное устройство, которое называется комплексным.

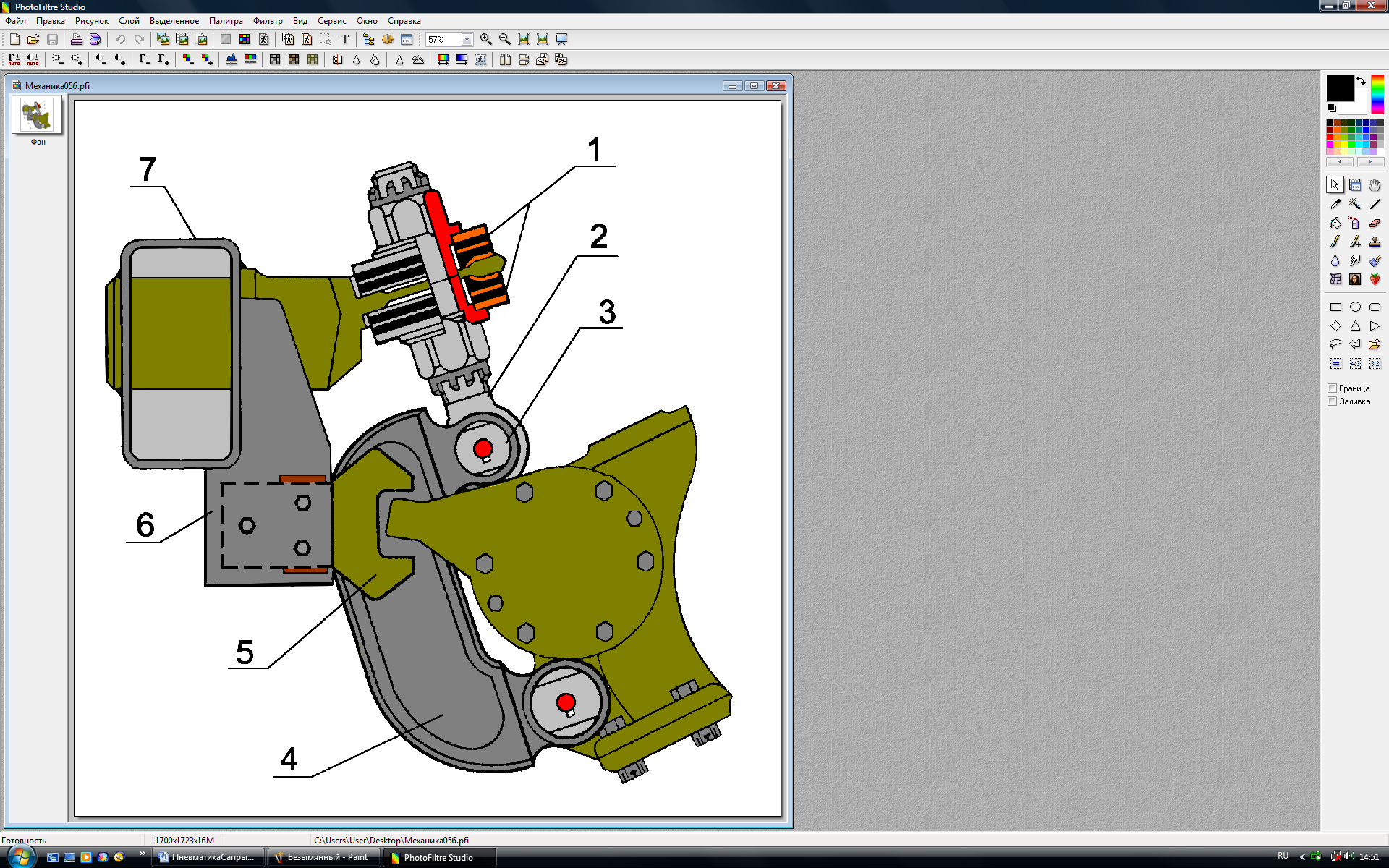

Рисунок 39. Подвеска редуктора

Комплексное предохранение редуктора

Н

Рисунок 40. Комплексное предохранение

Рисунок 41. Комплексное предохранение

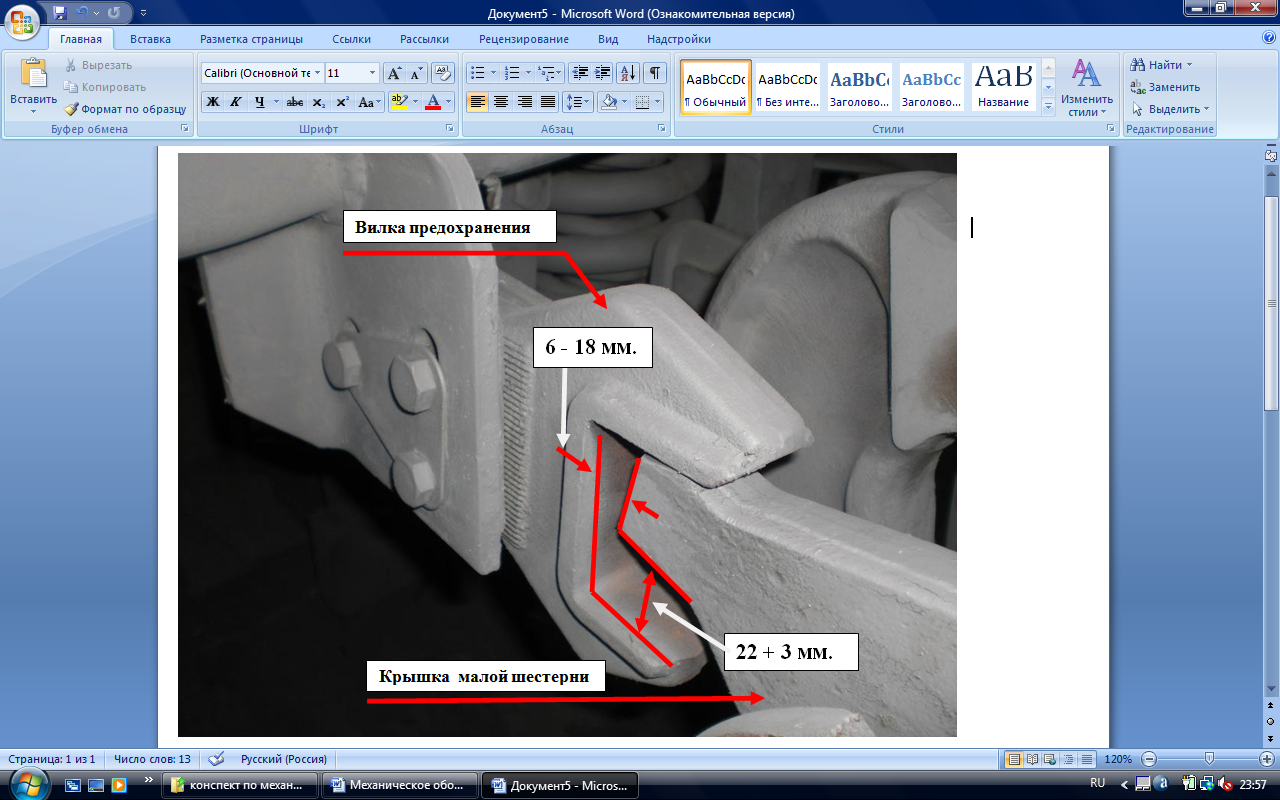

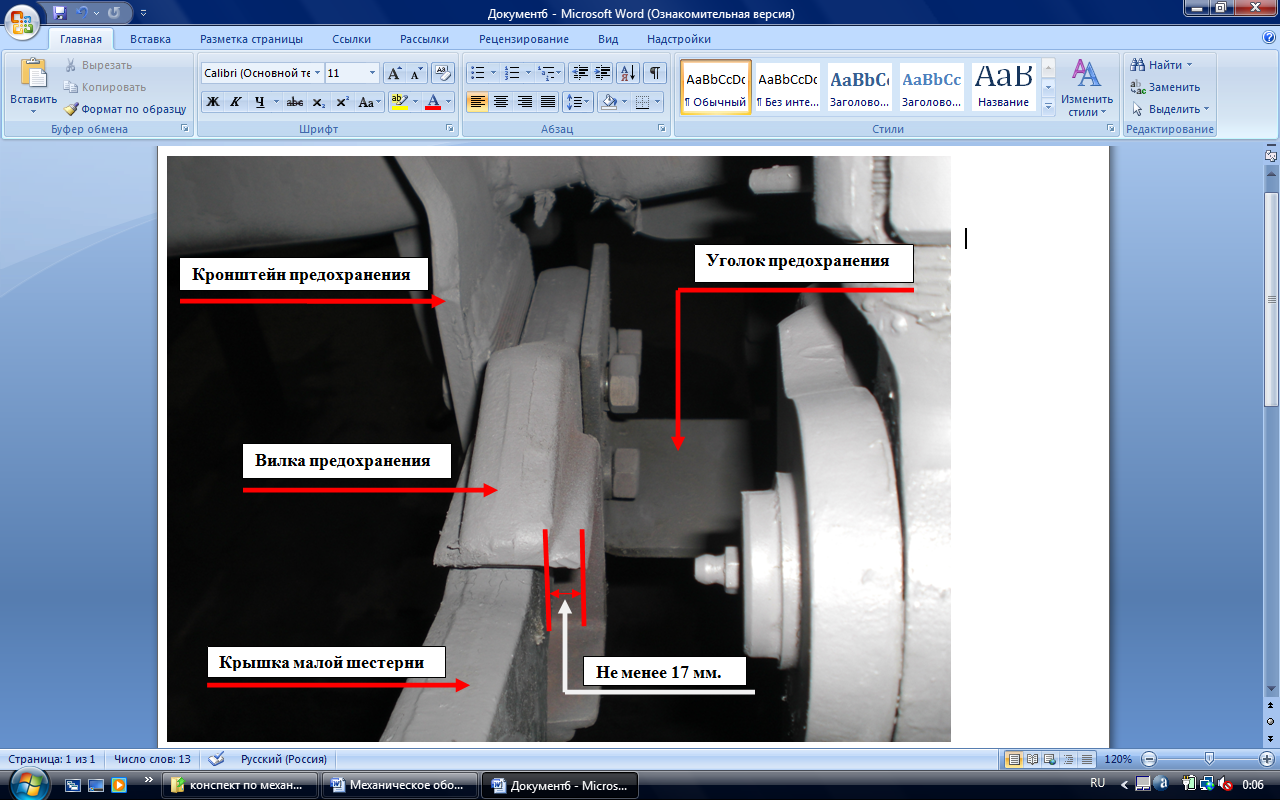

азывается комплексным (рис.40, 41), потому что предотвращается выход редуктора из нижнего габарита подвижного состава как в случае обрыва болта подвески, так и в случае излома несущего кронштейна. К поперечной балке рамы тележки приварен штампованный угольник с гребенчатой накладкой. В обеих деталях три отверстия под болты в вертикальном направлении. К гребенке крепится болтами вилка. Крышка подшипника малой шестерни имеет выступ, который с зазором входит в проем вилки. По нормам перекрытие вилки выступом крышки подшипника не менее 17 мм. Зазор между вилкой комплексного предохранения и выступом крышки подшипника в вертикальной плоскости 22 + 3 мм, в продольном направлении 6 – 18 мм. Кроме этого с обратной стороны кронштейна на балке тележки крепится уголок 100 × 100 мм. который предохраняет серьгу подвески от падения на путь.

Соединительные муфты

Предназначены для передачи крутящего момента с вала якоря тягового двигателя на вал малой шестерни тягового редуктора.

Тяговый двигатель укреплен на кронштейнах рамы тележки и полностью подрессорен вместе с ней на буксовых рессорах. Редуктор же своим корпусом через осевые подшипники опирается ось колесной пары, а верхняя половина его корпуса подвешена к поперечной балке рамы тележки. Вследствие этого в процессе движения вагона и при просадке буксовых рессор валы тягового двигателя и редуктора смещаются в пространстве один относительно другого во всех направлениях. Вследствие этого возможно только шарнирное соединение валов, для чего и применяются универсальные шарниры: карданная или зубчатая муфты.

Карданная муфта

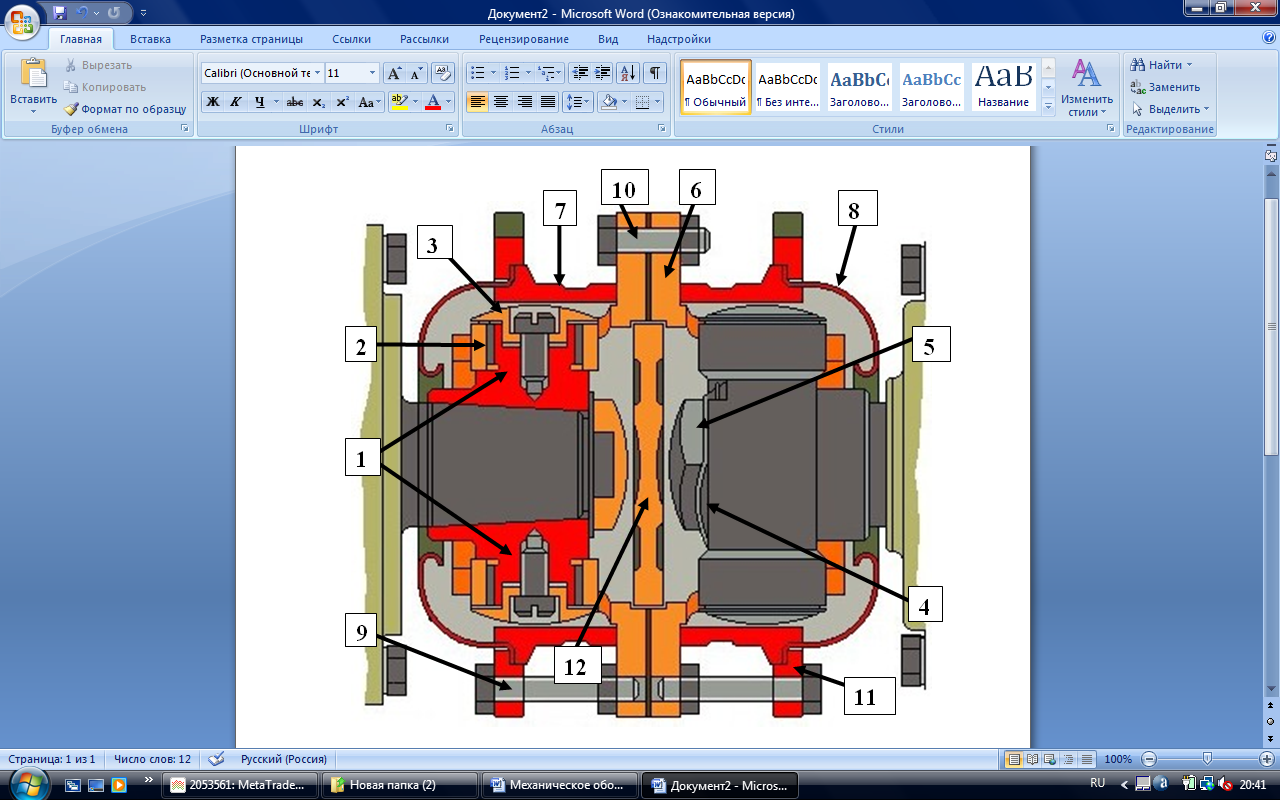

Рисунок 42. Карданная муфта

Карданная муфта (рис. 42) представляет собой универсальный шарнир, который допускает параллельное смещение до 11 мм, угловое смещение до 2,5 º ,смещение осей до 8 мм, состоящий из двух полумуфт.

Каждая полумуфта состоит:

1. Кулачок с двумя цапфами

2. Игольчатый подшипник(ролик)

3. Колпачок

4. Пластинчатая шайба

5. Закрепительная гайка

6. Корпус-вилка

7. Стакан

8. Уплотнительный щит

9. Стяжные болты

Корпус – вилка (6) представляет собой цилиндр с наружным диаметром 150 мм. и длинной 100 мм, имеет фланец для соединения со второй полумуфтой. На втором конце имеются два открытых выреза. Места упора роликов (2) в вырезы наплавляют твердым сплавом сормайт и шлифуют. Стакан (7) имеет форму полого цилиндра и размещается на корпусе и перекрывает места раствора вилки. Имеется два отверстия для добавления смазки закрытые пробками. В карданной муфте применяется смешанный тип смазки 60% густой смазки ЛЗ-ЦНИИ и 40% жидкой ТАП-15. Устанавливается уплотнительный щит при помощи стяжных болтов (9) и закрепительного кольца (11). Между полумуфтами устанавливается прокладка и центрирующая шайба (12), и они соединяются между собой 4-мя призонными болтами (10).

Разбег карданной муфты 5-7 мм

Расстояние от закрепительной гайки первой полумуфты до центрирующей шайбы и от центрирующей шайбы до закрепительной гайки второй полумуфты. Регулируется перемещением в горизонтальной плоскости тягового двигателя на подвеске.

Несоосность валов тягового двигателя и вала малой шестерни 2 - 4 мм.

В порожнем состоянии вал тягового двигателя выше вала малой шестерни, при средних нагрузках валы сосны, а при полной загрузке вал тягового двигателя ниже вала шестерни. Это происходит из-за того что двигатель подрессорен относительно редуктора. И регулируется подвеской редуктора либо реактивной тягой на вагонах 81-717(714).

Порядок посадки кулачка на вал

Кулачок представляет собой втулку с конусным отверстием для горячей посадки на вал и две цапфы. Для обеспечения плотности кулачок притирается на валу при помощи абразивного порошка до прилегания поверхностей 75 % которое проверяется синькой . Холодный кулачок сажают на вал и замеряют свес торца кулачка над концом конуса вала 2-5 мм. После кулачок нагревается в масленой ванне до 100-130 градусов и одевается на вал, после чего свес должен уменьшиться на 1,1-1,5 мм. Разница свесов называется линейным натягом. После чего одевается пластинчатая шайба и закрепительная гайка.

Работа карданной муфты
