П ятниковое устройство

Рисунок 33. Пятниковое устройство

Предназначено для опоры кузова и передачи вертикальной нагрузки на раму тележки через шкворневую балку на центральную балку, а также для передачи тяговых и тормозных усилий и обеспечение поворота тележки относительно кузова. Состоит (рис.33) из пятника, который выполнен из стального литья в форме выпуклой полусферы с фланцем для крепления 4 болтами к шкворневой балке.

В пятнике имеются 6 отверстий для перетекания смазки в подпятник. Подпятник (вогнутая полусфера в середине сферы имеется центрирующий выступ, который входит в отверстие в резиновом амортизаторе. В подпятнике имеются

кольцевые и радиальные канавки для равномерного распределения смазки поступающей через отверстия в пятнике). Резинометаллический амортизатор (резиновая шайба, армированная с обеих сторон стальными листами. Предохранительный шкворень (стальной стержень диаметром 55 мм, и длиной 550 мм. В верхней части шкворень имеет головку, которой он опирается на пружину, на головке шкворня приварено ушко для постановки и извлечения шкворня. В нижней части чека для фиксации шкворня.

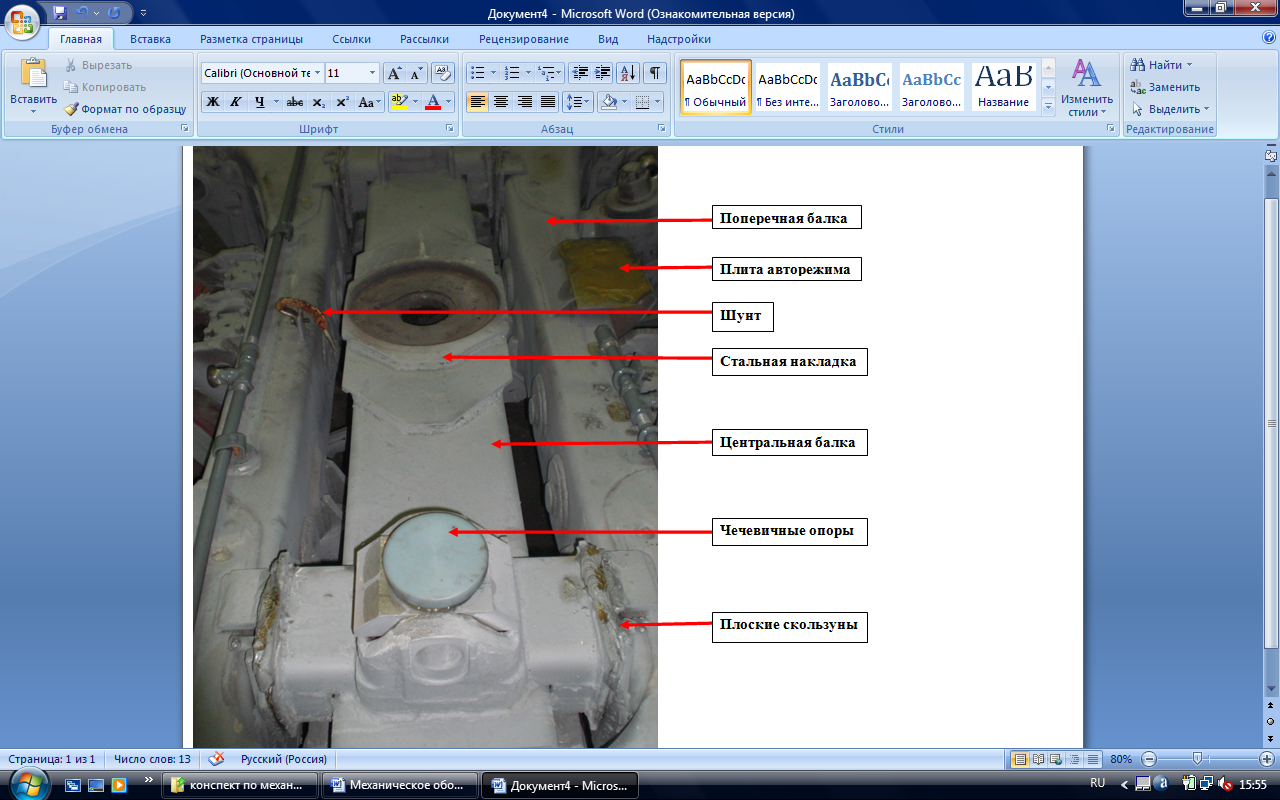

Рисунок 34. Центральная балка

Боковые роликовые или чечевичные опоры (скользуны) обеспечивают устойчивость кузова, ограничивая его продольные перемещения при прохождении вагоном кривых участков пути, чем обеспечивается равномерное распределение нагрузки на к/п. Суммарный зазор между скользунами кузова и тележки в эксплуатации 3 – 8 мм. Регулировка зазора производится путем изменения числа 2 мм, стальных пластин под сменными наличниками на шкворневой балке.

Гидравлический гаситель колебаний

Для гашения долго незатухающих как вертикальных, так и горизонтальных колебаний кузова вагона, возникающих в люлечном подвешивании и в пружинах.

Гасители расположены под углом 35° к горизонтальной плоскости, при этом их верхние головки крепятся к соответствующим кронштейнам на продольных балках рамы тележки, а нижние головки - к кронштейнам на центральной балке центрального подвешивания. Соединение головок с кронштейнами производится при помощи валиков с использованием резинометаллических втулок.

Гаситель колебаний с пластинчатыми клапанами.

Состоит (рис.35) из рабочего цилиндра, в котором перемещается поршень с чугунным кольцом. В поршне и нижней части цилиндра расположены клапаны, они взаимозаменяемы и закреплены в гнездах седлами и фиксированы дистанционными кольцами. Рабочий цилиндр вставлен в наружный цилиндр и образуется дополнительная полость для масла.

В качестве рабочей жидкости применяется масло (авиационное АМГ-10 ,веретенное, приборное) от 430 до 500 грамм. Работа гасителя основана на способности клапанов дросселировать масло в любом направлении. Он может развивать усилие сопротивления 360-400 кгс при растяжении и 400-440 при сжатии. Рабочий ход штока 25 мм, а максимальный 80 мм. Частота колебаний 50-60 в минуту, при увеличении частоты сила возрастает.

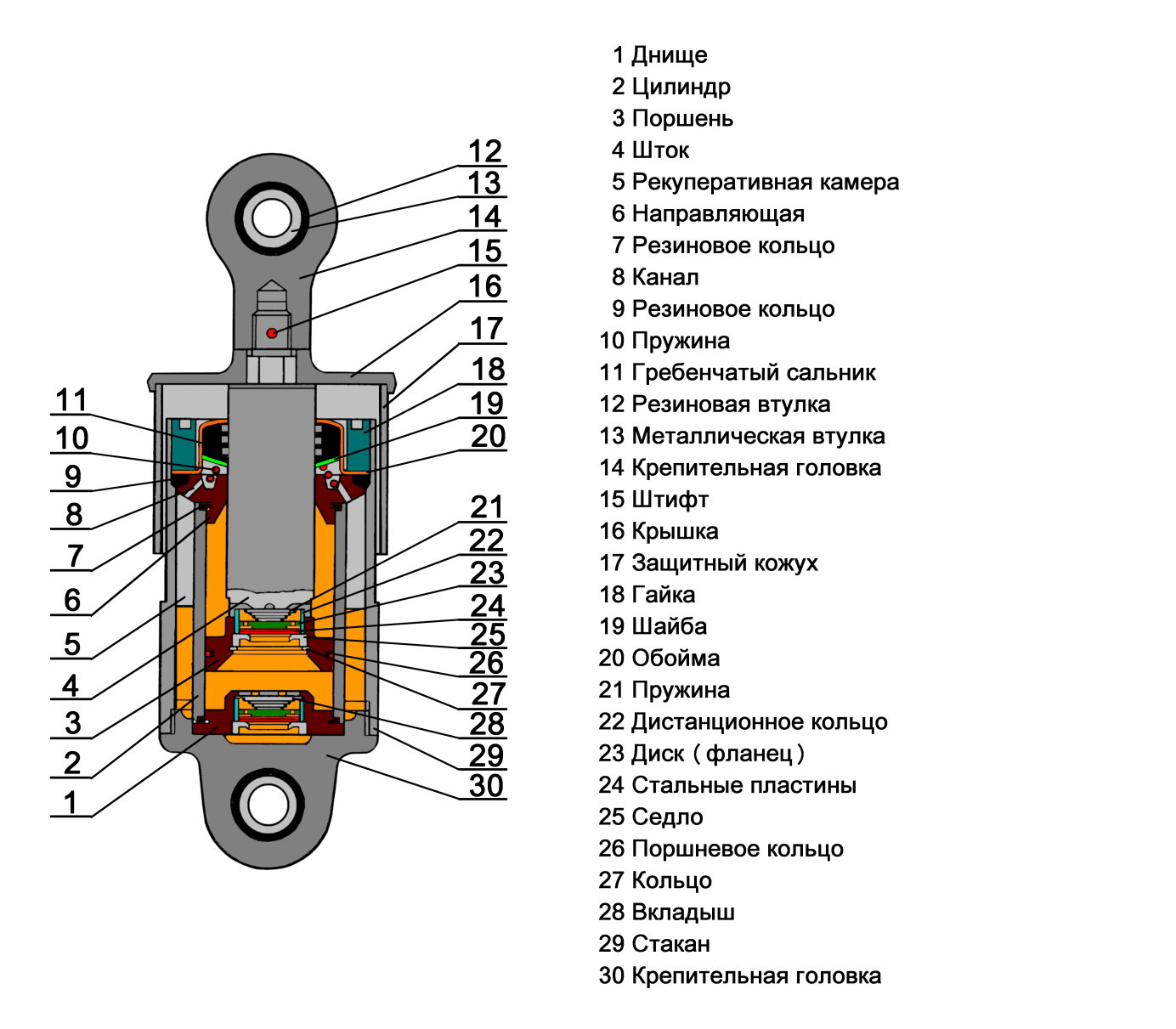

Рисунок 35. Гидрогаситель

На вагонах так же получают применение гидравлические гасители с клапанными блоками. Каждый гаситель колебаний комплектуется двумя одинаковыми клапанными блоками: в поршне и в нижней части рабочего цилиндра.

Работа гидравлического гасителя колебаний

При увеличении нагрузки поршень перемещается вниз и масло через клапан поршня перетекает в надпоршневую камеру, так как надпоршневая камера меньше камеры под поршнем, то масло под давлением будет перетекать через нижний клапан в дополнительную полость.

При уменьшении нагрузки поршень перемещается вверх при этом масло через верхний клапан будет перетекать в камеру под поршнем и одновременно масло поступает из дополнительной камеры в подпоршневую камеру.
