36. Техническое обслуживание, диагностирование и ремонт антиблокировочных систем.

Если при резком нажатии на тормозную педаль не чувствуется пульсации, не слышно звуков работы АБС, загорелась контрольная лампа с ее символом, следует остановить и вновь запустить двигатель. Если контрольная лампа не загорелась, нужно проверить датчики на корпусах ступиц и в картере дифференциала заднего моста, убедившись вначале, что все в порядке с электросетью автомобиля. Датчики нужно очистить бензином и установить на место, проверить идущие к ним провода, которые могут выскочить из зажимов или перетереться. Затем необходимо отрегулировать зазор в подшипниках передних колес, проверить предохранитель, установленный в реле защиты блока АБС.

Если эти меры не помогли, необходимо поменять датчики оборотов. Чаще всего подобный ремонт помогает оживить всю систему

37) Устройство и принцип работы автоматической коробки передач с электронным управлением.

Обычно автоматическая КПП для легковых автомобилей состоит из гидротрансформатора, планетарного редуктора со ступенчатым переключением и фрикционных устройств с гидроприводом (тормозные ленты и муфты). Внутри коробки устанавливеется также гидронасос для управляющего давления, которое подается на гидроприводы фрикционов.

Для автоматического переключения скоростей АКПП дооборудована блоком электромагнитных клапанов, который устанавливается под планетарным редуктором и управляется электрическими сигналами от электронного блока управления (ЭБУ-АКП). Входными сигналами для ЭБУ-АКП, по совокупности которых формируется последовательность манипуляций (переключений) в блоке электромагнитных клапанов, могут являться следующие сигналы:

—     частота вращения коленвала ДВС (от ДКВ); —     частота вращения вторичного (выходного) вала АКПП или скорость движения автомобиля (от КД); —     положение дроссельной заслонки и скорость ее перемещения (от ДПД); —     нагрузка ДВС (от ДНД); —     температура ДВС (от ДТД); —     температура масла в АКПП: —     положение рычага АКПП (от МОП); —     положение переключателя программ (если таковой имеется); —     положение переключателя режима "Kickdown" (от ДТТ).

Так как все перечисленные сигналы управления представляют собой неэлектрические воздействия, то они преобразуются в электрические (аналоговые или цифровые) сигналы с помощью указанных датчиков для АКПП.

В отличие от обычной механической коробки передач автоматическая КПП с гидротрансформатором не имеет постоянного передаточного числа в любом из положений переключателя скоростей, чем обеспечивается бесступенчатая передача крутящего момента от двигателя к ведущим колесам при страгивании автомобиля с места и при разгоне. Объясняется это тем, что передаточное число АКПП, пока в ней не заблокирован гидротрансформатор, может изменяться под воздействием перераспределения крутящего момента между тремя рабочими колесами гидротрансформатора. Первое рабочее колесо соединено жестко с коленвалом ДВС и называется насосным. Своими лопатками насосное колесо нагнетает трансмиссионное масло под центробежным давлением (зависящим от частоты вращения ДВС) на лопатки второго (турбинного) колеса, которое приводит во вращение вторичный (выходной) вал АКПП, с которым турбинное колесо связано жестко. Третье рабочее колесо установлено на муфте свободного хода между насосным и турбинным колесами. Это колесо называется реактором. Лопатки реактора принимают поток масла от турбинного колеса и изменяют направление потока таким образом, что он (поток) повторно направляется на лопатки турбинного колеса. Турбина получает дополнительный момент вращения, который суммируется с моментом, полученным турбинным колесом от насосного колеса. Таким образом, суммарный крутящий момент на выходе гидротрансформатора может быть больше, чем на его входе, и определяется частотой вращения турбинного колеса. Если скорость движения автомобиля снижается под воздействием увеличения нагрузки (подъем в гору), то частота вращения турбинного колеса падает, а крутящий момент увеличивается. При увеличении скорости автомобиля (при разгоне на прямом участке дороги) частота вращения турбины увеличивается, что приводит к уменьшению крутящего момента в гидротрансформаторе, следовательно, тяговая сила на ведущих колесах уменьшается. При некоторой частоте вращения вторичного (выходного) вала АКПП реактор начинает проворачиваться относительно муфты свободного хода и гидротрансформатор теряет свойства преобразователя крутящего момента. При этом скорости вращения первичного и вторичного валов АКПП становятся почти одинаковыми. Диапазон изменения крутящего момента с помощью гидротрансформатора ограничен увеличением в 2,5...3 раза. Этого достаточно для обеспечения нормальной работы АКПП в одном из фиксированных положений переключателя скоростей. Но этого недостаточно для устойчивой работы двигателя на всех возможных режимах движения автомобиля. Поэтому автоматическая КПП содержит в своем составе многоступенчатую механическую коробку с переключением скоростей при помощи электромагнитных клапанов. Сами клапаны управляются сигналами от ЭБУ-АКП.

38) Электронный блок управления. Датчики входных сигналов: частоты вращения коленчатого вала, частоты вращения выходного вала, скорости движения, положения дроссельной заслонки и скорости ее перемещения, охлаждающей жидкости двигателя, температуры масла автоматической коробки передач (АКП), положения рычага АКП, положения переключателя программ, положения переключателя режима «kickdown».

Электронный блок управления – это центр, который управляет всей системой агрегатов современного автомобиля, и от правильной работы этого устройства напрямую зависит работа им управляемых компонентов, будь то трансмиссия, электропитание или система рециркуляции выхлопных газов и прочих компонентов.

Правильная работа электронного управляющего блока обеспечивается совокупностью факторов: 1) от всех датчиков должны поступать сигналы, 2) должно быть нормальное напряжение питания, 3) также должна быть возможность управлять всеми исполнительными механизмами.

Датчики входных сигналов:

- Датчик частоты вращения коленчатого вала предназначен для синхронизации управления системой впрыска и системой зажигания

Наибольшее распространение получил датчик частоты вращения коленчатого вала индуктивного типа. В некоторых системах управления двигателем устанавливается датчик синхронизации, построенный на эффекте Холла.

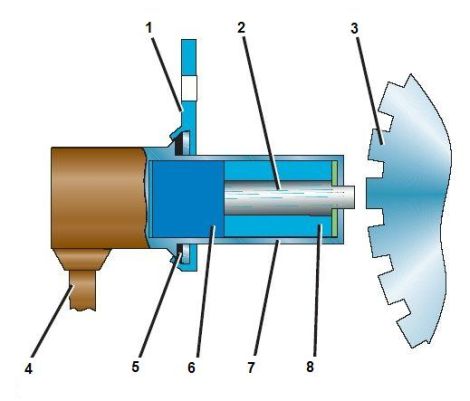

Индуктивный датчик представляет собой магнитный сердечник с расположенной вокруг него обмоткой. Принцип работы датчика заключается в наведении электродвижущей силы в обмотке при взаимодействии магнитного поля датчика с металлическим задающим диском (диском синхронизации).

1. кронштейн крепления

2. магнитный сердечник

3. задающий диск (диск синхронизации)

4. провод

5. уплотнитель

6. магнит

7. корпус

8. обмотка

- Датчик частоты вращения расположен рядом с обратной ведущей шестерней и считывает показания с зубьев шестерни для формирования выходного сигнала о частоте вращения выходного вала.

- Все модели оборудованы электронным спидометром в основу функционирования которого положен анализ сигналов, поступающих от датчика скорости движения автомобиля (VSS). Датчик, в зависимости от исполнения, отслеживает частоту вращения выходного вала трансмиссии, либо совмещен с колесным датчиком ABS и вырабатывает электрический сигнал соответствующей амплитуды, поступающий на модуль спидометра в сборке комбинации приборов.

Датчик скорости автомобиля (ДСА) сконструирован по принципу эффекта Холла и выдает на контроллер частотно-  импульсный сигнал. Частота сигнала прямо пропорциональна скорости движения автомобиля. Контроллер использует этот сигнал для управления работой двигателя на холостом ходу и посредством регулятора холостого хода, управляет подачей воздуха в обход дроссельной заслонки.

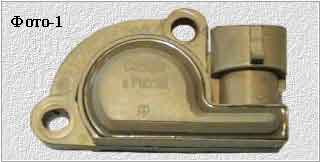

- Датчик положения дроссельной заслонки (ДПДЗ) — устройство, предназначенное для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива.

Датчик представляет из себя потенциометр. Ось вращения токосъёмника, совмещена с дроссельной заслонкой. При нажатии на педаль акселератора происходит открытие дроссельной заслонки и перемещение токосъёмника по поверхности резистивного элемента, вместе с тем меняется электрическое сопротивление потенциометра.

- Датчик температуры охлаждающей жидкости – управляющий элемент системы охлаждения двигателя. Основная задача датчика – преобразование тепловой энергии в постоянный ток и передача его параметров в электронный блок управления. В зависимости от отправленных датчиком данных, корректируются основные параметры работы двигателя и сопутствующих агрегатов, а именно: частота вращения коленвала; состав воздушно-топливной смеси (для холодного двигателя она должна быть обогащенной, для прогретого – обедненной); скорость холостого хода во время прогрева; угол опережения зажигания; момент включения вентилятора и др.

В качестве датчика применяется термистор – резистор, изменяющий сопротивление в зависимости от температуры.

Термистор изготавливается из полупроводниковых материалов (оксид никеля, оксид кобальта), которые характеризуются ростом свободных электронов при увеличении температуры и соответственно уменьшением сопротивления. Термистор помещается в защитный теплопроводный корпус, на котором выполнена крепежная резьба и электрический разъем для соединения.

Термистор имеет отрицательный температурный коэффициент, т.е. его сопротивление уменьшается с ростом температуры. Когда двигатель холодный сопротивление датчика максимально. На датчик подается напряжение порядка 5В, которое уменьшается с изменением сопротивления датчика. По падению напряжения на датчике блок управления двигателем рассчитывает температуру охлаждающей жидкости.

Датчик температуры охлаждающей жидкости ввернут в выпускной патрубок головки блока цилиндров.

- Датчик температуры - тип с  отрицательным температурным коэффициентом. •Большинство датчиков температуры масла, используемых в автомобильных двигателях, являются датчиками с отрицательным температурным коэффициентом. Датчик представляет собой термистор, сопротивление которого уменьшается с ростом температуры.

- Датчик положения рычага АКП – входной датчик системы управления, установлен на картере гидротрансформатора в авто с автоматической коробкой передач. Служит для передачи сведений о положении рычага селектора контроллеру.

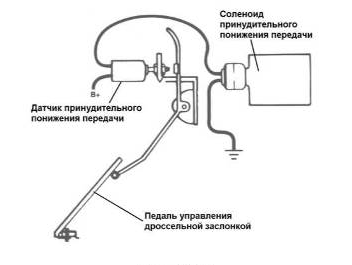

- В части автоматических трансмиссий режим “kickdown” обеспечивает электропривод. Для этого установленный под педалью газа датчик формирует сигнал для соленоида, который и управляет принудительным понижением передачи.
