3. Объемно – планировочная и конструктивная характеристика.

Промышленное здание каркасного типа, одноэтажное, сплошной застройки, многопролетное, железобетонный каркас, навесные стеновые панели, 3х пролетное.

В промышленном здании имеется крановое оборудование, грузоподъемностью 10т. Над вторым пролетом установлен светоаэроционный фонарь, шаг крайних 6 м и средних колонн 12м.

Административно – бытовой корпус выполнен по конструктивной схеме полным каркасом и самонесущими наружными стенами. Здание размерами в осях 18х42м. Трехэтажное, плоская кровля с организованнм водостоком.

Принятые конструктивные элементы ПЗ.

Фундаменты.

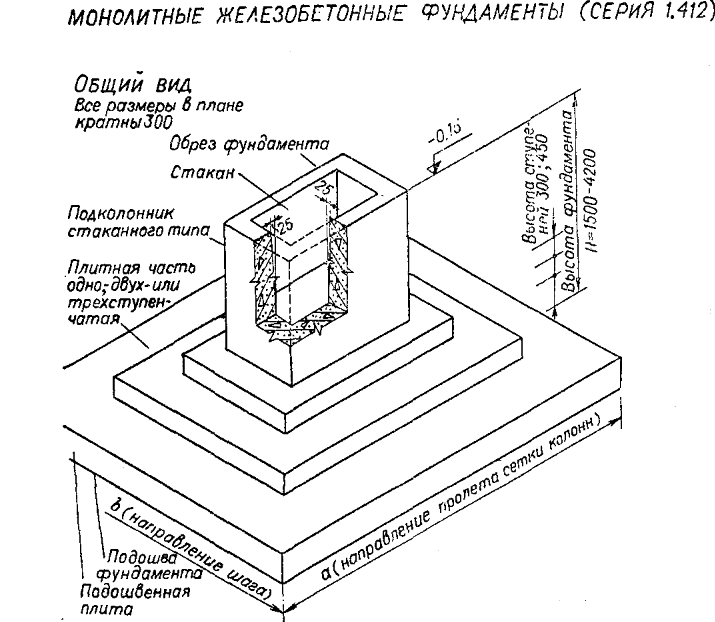

Приняты монолитные столбчатые фундаменты стаканного типа. Их конструкция показана на рисунке

Фундаментные балки приняты монолитные железобетонные , с опиранием на железобетонный подколонник фундамента.

Для соединения с фундаментом колонна заводится в стакан на глубину 0.9 м., в этих предела для связи с бетоном замоноличивается ствол колонны. Выверка колонн производится в двух направлениях по рискам, нанесенным на ребра колонны.

Ограждающие конструкции выбраны легкобетонные стеновые панели (серия 1.432-5)

при длине равной шагу колонн, толщиной 200мм.

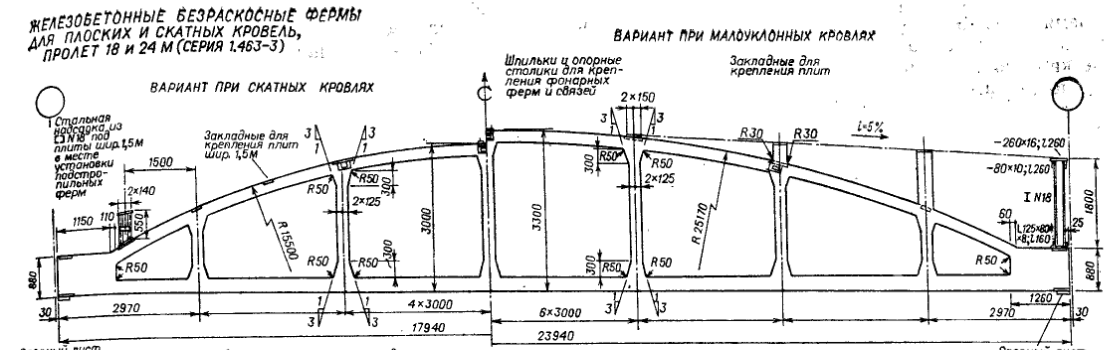

Железобетонная безраскосная ферма для плоских кровель пролет 18 и 24 метра (серия 1.463-3)

Для пролетов 18,24,24 м.

Кран на подвесах к железобетонной балке, грузоподъемностью 10т.

4. Принятые конструктивные элементы абк.

Фундаменты под колонны приняты монолитные столбчатые, стаканного типа, одноступенчатые, для создания жесткого каркаса, фундаменты соединяют ригелями.

Колонны для металлического каркаса выбраны таврого сечения 400х400мм. На консоли колонн уложены металлические ригели таврого сечения размером 300х800мм.

Ограждающие конструкции подвесные стеновые панели типа «сэндвич», толщину устанавливаем из теплотехнического расчета ограждающих конструкций.

5. Расчет размерности и этажности административно – бытового корпуса

По предварительной оценке площадь АБК принимается:

Выбираем размеры АБК в осях 18×42 м.

На основании принятых размеров АБК в плане, определяем площадь одного этажа и требуемое количество этажей:

Общая численность работающих – 700 человек

из них 20% - 140 женщин

80% - 560 мужчин

6. Определение толщины утеплителя.

Теплотехнический расчёт проводится для ограждающих конструкций проектируемого здания для климатического района строительства.

1. Определяем градуса-сутки отопительного периода для района строительства по следующей формуле :

°С·сут,

где - расчётная средняя температура внутреннего воздуха здания, принимаем равной 18 °С;

, -средняя температура наружного воздуха, и продолжительность отопительного периода;

Для города Тында °С; =258 суток;

°С·сут;

сопротивления теплопередачи по таблице 4 СНиП 23-02-2003 в зависимости от градусо-суток района строительства по формуле:

+b,

де – градусов-сутки отопительного периода для района строительства;

а,b – коэффициенты, значения которых следует принять по данным таблицы.

a,b равны 0,0003 и 1,2

+1,2=3,73

3.Определяем расчётные коэффициенты теплопроводности λ и паропроницаемости µ для каждого материала стенового ограждения по приложению Д СП 23-101-2004.

При этом необходимо определить условия эксплуатации конструкций в зависимости от влажностного режима помещений (табл.1 СНиП 23-02-2003) и зон влажности района строительства (по приложению В СНиП 23-02-2003) по таблице 2 СНиП 23-02-2003.

Таблица 2 СНиП 23-02-2003 – Условия эксплуатации ограждающих конструкций.

Влажностной режим помещений зданий	Условия эксплуатации А и Б в зоне влажности
	Сухой	Нормальный	Влажный
Сухой Нормальный Влажный	А А Б	А Б Б	Б Б Б

Расчётные данные теплопроводности стенового ограждения сводим в таблицу (условия эксплуатации Б).

№	Наименование слоя	Плотность кг/	Толщина δ, м	Коэффициент теплопроводности λ, Вт/(м·°С)	коэффициент паропроницае мости µ, (мчПА)
1.	Штукатурка	1400	0,02	0,64	0,11
2.	Кирпичная кладка из полнотелого керамического кирпича	1600	0,38	0,35	0,14
3.	Пенополистерол	150	ХХХ	0,03	0,05
4.	Силикатный кирпич	1700	0,12	0,7	0,08

4. Определяем требуемую толщину принятого утеплителя. Сопротивление теплопередаче , многослойной ограждающей конструкции с однородными слоями определяют по формуле:

, м²·°С/Вт,

=1/α_int, α_int – коэффициент теплопередачи внутренней поверхности ограждающих конструкций, Вт/( м²·°С), принимаемый по таблице 7

СНиП 23-02;

=1/α_ext, α_ext – коэффициент теплопередачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/( м²·°С), принимаемый по таблице 8 СП 23-101-2004;

-термическое сопротивление ограждающей конструкции, определяемое по формуле:

,

где R= δ/ λ- термическое сопротивление , м²·°С/Вт, однородного слоя многослойной ограждающей конструкции.

-термическое сопротивление замкнутой воздушной прослойки, принимаемое по таблице 7 СП 23-101-2004.

Исходя из вышеизложенного, получаем формулу для расчёта сопротивления теплопередачи несущей стены, проектируемого здания:

=8,7 Вт/( м²·°С)

=23 Вт/( м²·°С)

Принимая находим толщину утеплителя:

(

Согласно произведенного расчёта принимаем толщину утеплителя 74 мм.

5. Определяем фактическое сопротивление теплопередачи:

3,91 ;

Условие > (3,91 >3,89 ) выполняется, следовательно толщина слоя утеплителя подобрана верно.

Принимаем толщину утеплителя 74 мм.

6. Проверяем ограждающие конструкции на обеспечение комфортных условий в помещениях и на невыпадение конденсата в местах теплопроводных включений.

Расчётный температурный перепад , между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин, установленных в таблице 5 СНиП 23-02-2003 [2] и определяется по формуле:

где n – коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведённый в таблице Р [3].

n=1

-расчётная средняя температура внутреннего воздуха здания,

;

- расчётная температура наружного воздуха в холодный период года, предназначенных для сезонной эксплуатации, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92.

приведённое сопротивление теплопередаче ограждающих конструкций, ;

;

.

7. Проверим на условие выпадения конденсата при и . Согласно приложению Р [3] температура росы для температуры 18 градусов и при влажности 55% =8,83 .

Температуру внутренней поверхности , однородной однослойной или многослойной ограждающей конструкции с однородными слоями определяем по формуле:

,

=16,24 ;

Условие соблюдается ≥ , т.к. 16,24 8,83 .

Следовательно, выпадения конденсата не будет. Окончательно принимаем толщину утеплителя 74 мм.
