33. Причины поражения электрическим током и меры защиты

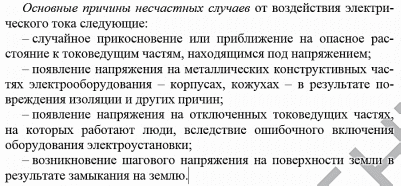

Меры защиты

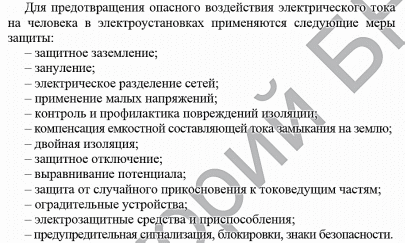

34. Напряжения прикосновения и шага.

Степенью опасности прикосновения человека к неизолированным токоведущим частям электрических установок, находящихся под напряжением зависит от вида прикосновения. Прикосновения бывают трёх? видов:

1. Одно и двухфазными в трёхфазных сетях;

2. Одно и двухполюсным в однофазной сети;

3. Двухфазные и двухполюсные прикосновения очень опасны, так как в этом случае человек оказывается под полным номинальным напряжением источника тока.

Напряжением прикосновения – это падение напряжения в теле человека или разность потенциалов между двумя точками цепи, которых одновременно касается человек.

Электрическое замыкание на землю – случайное соединение токоведущей части непосредственно с землей или нетоковедущими проводящими конструкциями или предметами неизолированными от земли.

В случаи замыкания на землю или на корпус заземлённого оборудования, происходит растекание тока в землю.

Зона растекания тока – зона земли, за пределами которой электрический потенциал, обусловленный током замыкания на землю может быть условно принят за ноль.

В зоне замыкания на землю человек может оказаться под разностью потенциалов на расстоянии шага (шаговый потенциал)

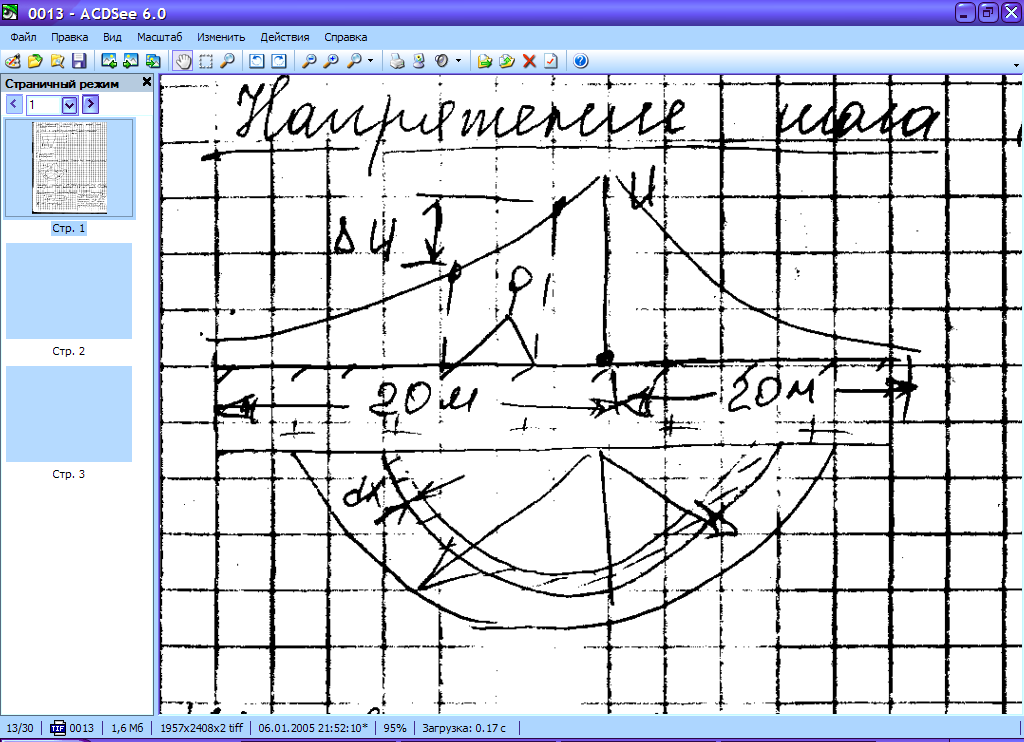

Напряжение шага – это напряжение между двумя точками земли, на расстоянии 0.8м шага человека.

Нормирование напряжения прикосновения и токов.

Согласно ГОСТ установлены предельно допустимые уровни прикосновения и токов, значения которых, а также продолжительность воздействия установлены из реакции ощущения.

Для переменного тока частотой 50 Гц ПДУ – 2В; для тока – 0,3 мА.

Для постоянного тока ПДУ не более 8В и ток не более 1мА.

Для лиц выполняющих работу в особых условиях эти уровни нормируются в три раза меньше.

35. Анализ опасности поражения электрическим током в сетях с изолированной и глухозаземленной нейтралью.

Поражение чел-ка эл. током возможно лишь в том случае, когда он оказывается включенным в эл. цепь. Для этого должны быть как минимум две точки контакта с разными потенциалами(одна из точек может быть с нулевым потенциалом). Степень опасности зависит от вида сети (трехфазная с изолированной нейтралью или трехфазная с глухозаземленной нейтралью).

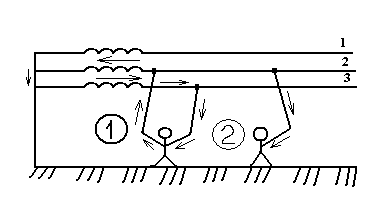

Сеть с изолированной нейтралью. При двухфазном включении в сеть чел-к касается одновременно двухфазных проводов (или частей установок, с ними связанных) и поэтому оказывается под напряжением. При однофазном включении в сеть имеет место касание элемента под фазовым напряжением и земли (через ноги). Этот случай менее опасен, особенно м сетях с изолированной нейтралью.

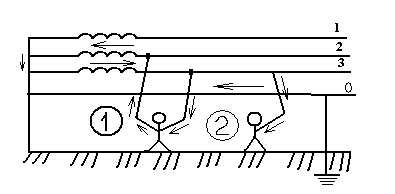

Сеть с глухозаземленной нейтралью. Она имеет напряжение между фазами 380 В, между фазой и нулем 220В. При двухфазном включении ток будет равен 0,4 А, при однофазном включении напряжение будет равно 220 В.

Сравнение данных систем показывает, что однофазное включение в сеть с изолированной нейтралью более безопасно. Следует отметить, что в аварийных режимах, когда одна из фаз пробита на землю, а у другой вышла из строя изоляция, более безопасна сеть с глухозаземленной нейтралью.

36. Защитное заземление электроустановок, принцип действия, область применения.

Защитное заземление есть преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Принцип действия защитного заземления основан на снижении до безопасных значений напряжения прикосновения и тока, протекающего через тело человека. Соединение металлических нетоковедущих частей оборудования с землей осуществляется с помощью заземляющих проводников и заземлителей.

Заземлитель — это совокупность металлических стержней, находящихся в земле и соединенных между собой металлическим проводником. Заземлители бывают искусственные (только для заземления) и естественные (металлические предметы в земле для иного предназначения). Заземляющие проводники соединяют части заземляемых установок с заземлителем. Естественные заземлители — трубопроводы.

Нормирование

Нормируемой характеристикой является сопротивление защитного заземляющего контура.

Согласно ПУЭ в электрических установках напряжением до 1000В наибольшее допустимое сопротивление защитного заземляющего устройства в сети с изолированной нейтралью при мощности генератора или трансформатора до 100 кВА – не более 4 Ом, а для установок до 100кВА не более 10 Ом.Присоединение установок к общему заземляющему проводнику осуществляется параллельно и чем меньше мощность заземляемых установок, тем меньше должно быть сопротивление заземления.

Расчет защитного заземления

Определяем сопротивление растекания тока единичного стержня заземлителя

Определяем количество стержней заземлителей

В соответствии с рассчитанным значением n по таблице определяем уточненное значение коэффициента использования стержней заземлителей _СТ и заново рассчитываем значение n, после этого определяем среднее значение n. Определяем длину полосы l_пол=1,05*a*n

Определяем сопротивление растеканию тока полосы соединительного провода

Сопротивление группового искусственного заземления R_гр равно

Критерий расчета соблюден, если R_гр<R_доп.
