12.) Геодезические полигоны и базисы

Геодезические средства измерений в отличие от общетехнических, применяемых в нормальных условиях, работают в широком спектре внешних воздействующих факторов (климатических, механических и др.).

Их поверка при нормальных (лабораторных) условиях не дает полного представления о применимости прибора в реальных естественных условиях эксплуатации.

Измерения, проводимые на геодезическом полигоне в естественных условиях, дают объективное представление о действительных метрологических свойствах геодезических средств измерений.

Поэтому геодезические полигоны и базисы занимают важное место в геодезической поверочной практике.

Согласно отраслевому стандарту ОСТ 68 - 15, геодезический полигон (геополигон) — это геодезическое построение, содержащее набор геодезических эталонов, пригодное для испытаний, сертификации и поверки средств геодезических измерений в естественных климатических условиях.

По сравнению с другими контрольно-измерительными средствами геодезические полигоны имеют то преимущество, что позволяют проводить метрологический контроль в рабочих условиях.

Кроме того, в полевых условиях больше возможностей сочетать методы поверки, построенные на использовании эталонов и принципов независимой поверки.

Геодезический полигон ЦНИИГАиК

Рассмотрим структуру и функциональные возможности полевых метрологических баз

на примере геодезического полигона ЦНИИГАиК, расположенного в 40 км северо-

западнее Москвы и построенного в 1958-1960 гг. и неоднократно обновлявшегося.

Многие элементы этого геодезического полигона включены в локальные поверочные схемы (РД 68-8.17) для основных видов геодезических измерений.

Геополигон ЦНИИГАиК включает

1)линейный базис 1-го разряда длиной 1500 м из 5 пунктов, закрепленных бетонными столбами, в верхней части которых предусмотрены стальные плиты с системой принудительного механического центрирования;

2)линейный базис 2-го разряда длиной 1548 м, содержащий 6 пунктов, закрепленных стандартными центрами в виде монолитов;

3)линейно-угловую геодезическую сеть со сторонами 5—24 км, измеренными высокоточными светодальномерами и геодезической спутниковой аппаратурой, а углы —

высокоточными теодолитами;

4)сеть микротриангуляции со сторонами 200-600 м, измеренными с погрешностями не более 1 см, и углами 30- 120° , измеренными с погрешностями 1-1,5";

5)нивелирный полигон периметром 9 км по программе нивелирования I класса, пункты закреплены стандартными грунтовыми реперами;

6)высотный базис длиной 200 м с превышениями, близкими к нулю, полученными с погрешностями не более 0,3 мм;

7)высотный базис длиной 120 м с превышениями до 60 м, полученными с погрешностями 3—5 мм, для поверки номограммных тахеометров и кипрегелей;

8)высотный стенд прямоугольной формы периметром 120 м для определения СКП превышения на 1 км двойного хода из геометрического нивелирования;

9)контрольные линии в диапазоне от 0,4 до 22 км, измеренные высокоточными светодальномерами;

10)астрономический азимут направления с погрешностью 1" для поверки гиротеодолитов.

Пункты геополигона в достаточной мере стабилизировались, что дает основание установить межповерочный интервал равным 3 года.

На пунктах сети геополигона применяются два типа центров:

а) для линейно-угловой сети, сети микротриангуляции и базиса 2-го разряда;

б) для базиса 1-го разряда и спутниковых измерений.

Линейно-угловая сеть геополигона ЦНИИГАиК, базирующаяся на пунктах

триангуляции 1 и 2 классов, предназначена для испытаний, исследований, поверки и сертификации геодезических светодальномеров, высокоточных угломерных приборов и спутниковой геодезической аппаратуры,

выглядит следующим образом:

Эталонный базис 2-го разряда в течение многих лет используется для поверки, испытаний, исследований и сертификации дальномеров всех групп и видов, а также

электронных тахеометров. Длины линий базиса приведены к уровню моря, к горизонту и к центрам пунктов.

Базис 1-го разряда используется для поверки и сертификации спутниковой аппаратуры, прикладных и топографических светодальномеров, электронных тахеометров.

Сеть микротриангуляции предназначена для испытаний, исследований, поверки и сертификации теодолитов, тахеометров и топографических светодальномеров.

При уравнивании этой сети как свободного геодезического построения вычислены

горизонтальные проложения и координаты пунктов.

Нивелирная сеть геополигона предназначена для испытаний нивелиров разных типов. Для контроля геодезических высотомеров созданы два высотных базиса и высотный стенд.

Геополигоны

Геополигоны, подобные полигону ЦНИИГАиК (или меньшего размера) имеются в ряде геодезических предприятий и учебных заведений.

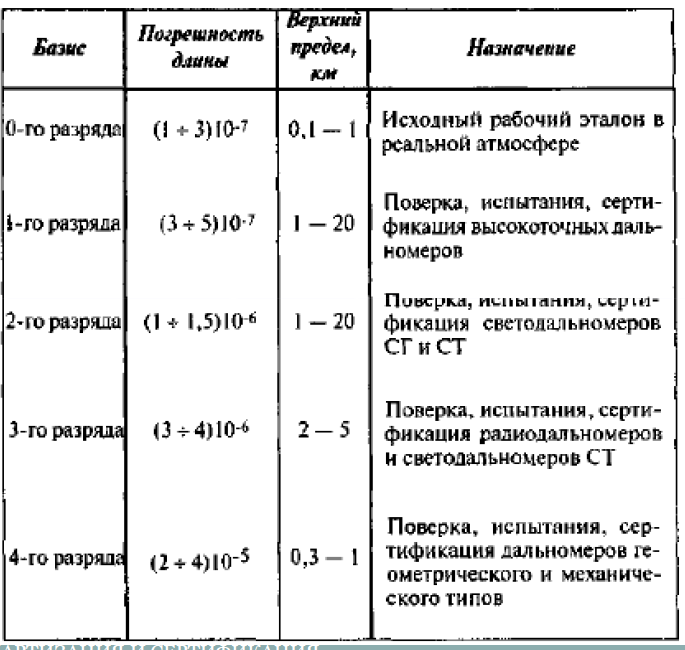

В ведении многих предприятий, прошедших аккредитацию на право поверки средств измерений, имеются базисы 2-го или 3-го разряда длиной 1,5—5 км, которые используются для целей метрологического обеспечения.

Подобных базисов, поддерживаемых в состоянии технической готовности, в стране насчитывается около 40.
