1.2.Характеристика основного оборудования

Синхронная машина — это электрическая машина переменного тока, частота вращения ротора которой равна частоте вращения магнитного поля в воздушном зазоре.

Как всякая электрическая машина синхронная машина может работать в режимах двигателя и генератора.

Асинхро́нная маши́на — электрическая машина переменного тока, частота вращения ротора которой не равна (в двигательном режиме меньше) частоте вращения магнитного поля, создаваемого током обмотки статора.

Достоинства: Лёгкость в изготовлении. Отсутствие электрического контакта ротора со статической частью машины.

Недостатки: Небольшой пусковой момент. Значительный пусковой ток.

Рис.2 схема подключения асинхронного двигателя

Трансформа́тор - это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного или постоянного тока в одну или несколько других систем (напряжений), без изменения частоты.

К онструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

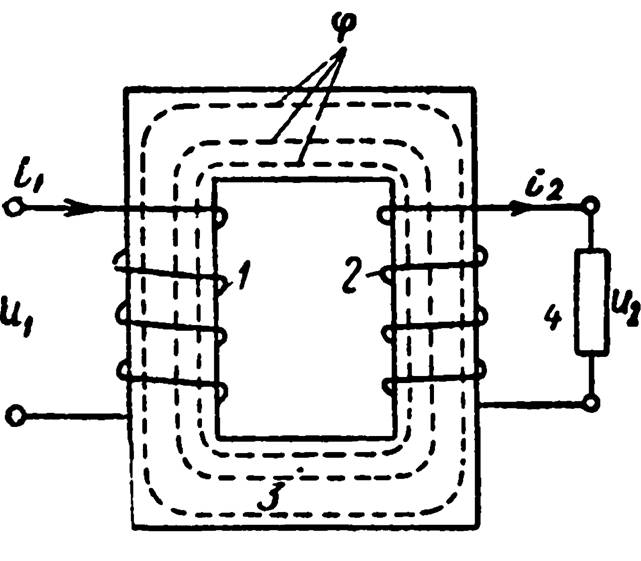

Рис.3 Устройство трансформатора

Высоковольтный выключатель — защитно-коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме в нормальных или аварийных режимах при ручном, дистанционном или автоматическом управлении.

Высоковольтный выключатель состоит из: контактной системы с дугогасительным устройством, токоведущих частей, корпуса, изоляционной конструкции и приводного механизма (например, электромагнитный привод, ручной привод).

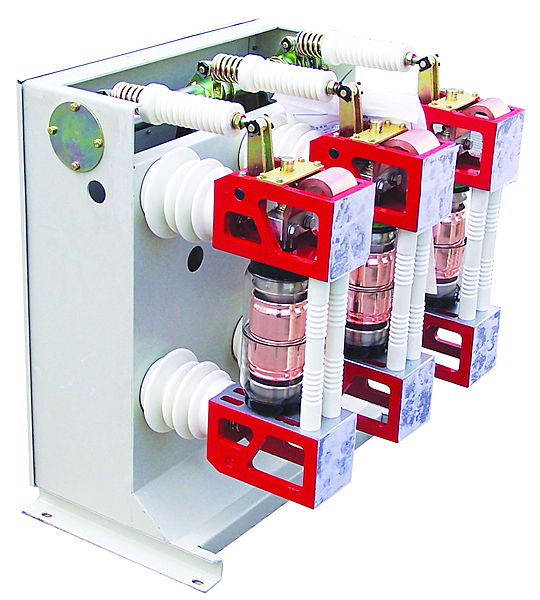

Рис.4 Высоковольтный выключатель

Л иния электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока. Также электрическая линия в составе такой системы, выходящая за пределы электростанции или подстанции.

Различают воздушные и кабельные линии электропередачи.

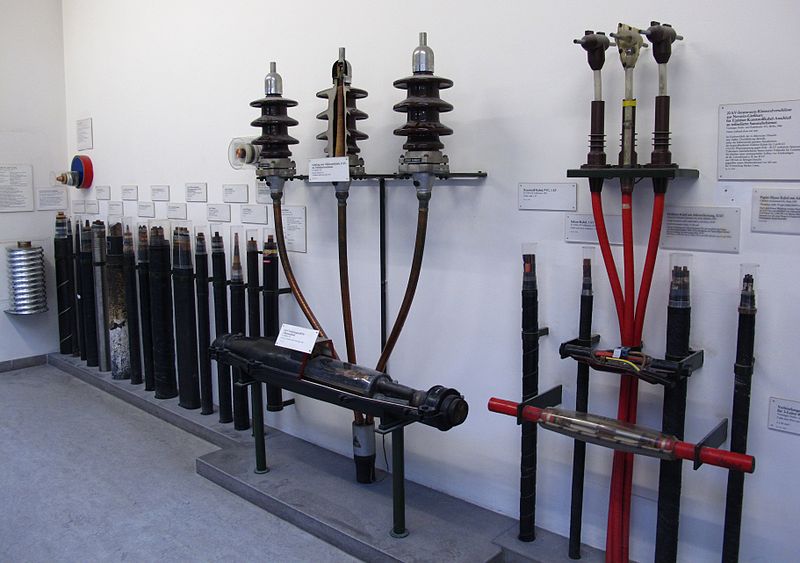

Рис.5 Кабельная линия

Конта́ктор — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

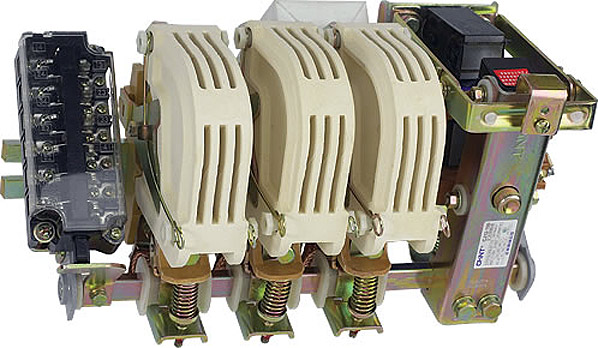

К ак правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В итоках до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле ,имеющие нормально открытые пары контактов. Рис.6 Контактор

О свещения (ДРЛ)- Ртутные газоразрядные лампы представляют собой электрический источник света, в котором для генерации оптического излучения используется газовый разряд в парах ртути. Ртутные лампы являются разновидностью газоразрядных ламп.

В зависимости от давления наполнения, различают РЛ низкого давления (РЛНД), высокого давления (РЛВД) и сверхвысокого давления (РЛСВД).

Рис.7 Дуговая ртутная лампа
