47.Построение на местности заданного горизонтального угла.

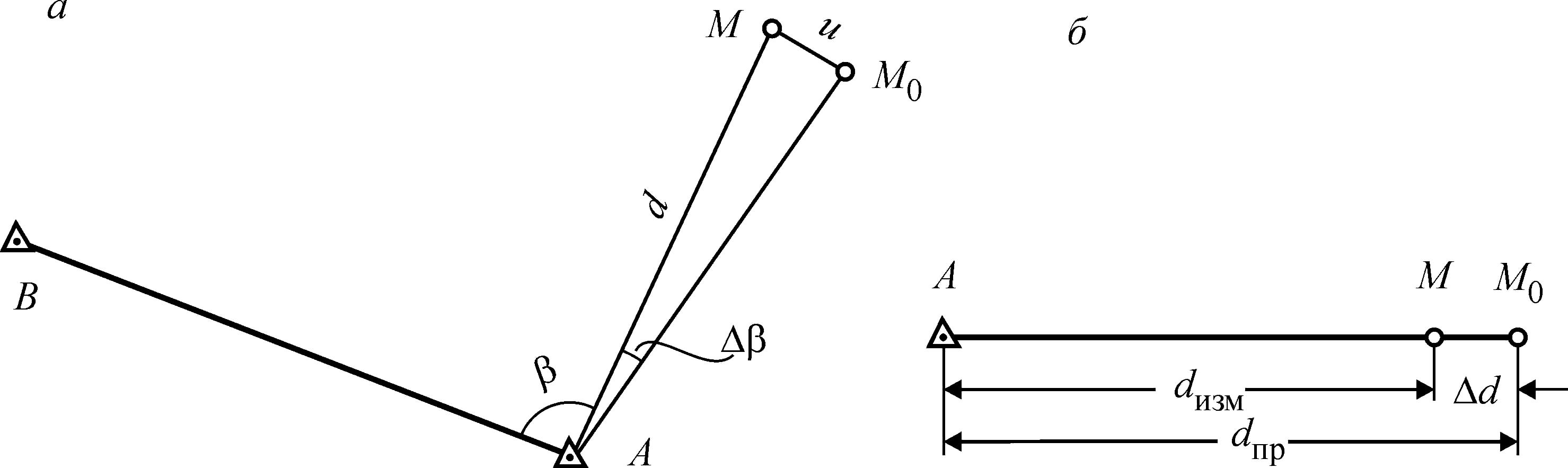

Рис. 14.3 Схемы выноса в натуру разбивочных элементов:

а – проектного угла; б – проектного расстояния

На пункте А устанавливают теодолит, наводят трубу на пункт B и берут отсчет по горизонтальному кругу. Затем поворачивают алидаду и устанавливают отсчет на горизонтальном круге, равный сумме ранее взятого отсчета и угла В. В направлении визирной оси на проектном удалении от точки A фиксируют на местности точку M, закрепляя построенный угол. Для контроля и ослабления погрешностей измерений построение угла повторяют при другом положении вертикального круга теодолита. За окончательное положение точки М принимают среднее из результатов построения при двух положениях вертикального круга. Когда требуется повысить точность построения угла, применяют метод редуцирования. Построенный на местности угол β измеряют несколькими приемами и находят его среднее значение Визм, которое из-за неизбежных погрешностей построения угла на первом этапе будет отличаться от проектного значения βпр. Зная расстояние d и разность дВ = Впр - Визм, вычисляют длину малого отрезка u = d дВ/р, где дВ выражено в угловых секундах и р = 206265”, и смещают на эту величину точку М перпендикулярно к направлению АМ в точку М0. При u больше 0 точку М смещают в сторону увеличения угла, а при u меньше 0  в сторону его уменьшения.

48.Отложение на местности лентой или рулеткой заданного расстояния. Учет поправок за наклон, температуру, компарирование.

От закрепленной на местности точки A (рис. 14.3, б) в заданном направлении откладывают отрезок, горизонтальное проложение которого равно заданному проектному расстоянию dпр. Конец построенного отрезка M закрепляют.

Если требуется повысить точность построения, отрезок АМ тщательно измеряют и исправляют необходимыми поправками. При этом, как правило, оказывается, что измеренное расстояние dизм не равно проектному dпр. Тогда вычисляют величину поправки  домера Δd = dпр  dизм,который откладывают от конца отрезка М при положительном знаке вперед, при отрицательном – назад. Полученную точку M0 закрепляют.Введение поправок. Измеренные расстояния исправляют поправками за компарирование, за температуру и за наклон. Поправка за компарирование определяется по формуле k=nl, где l  отличие длины ленты от 20 м и n число уложенных лент. При длине ленты больше номинальной – поправка положительная, при длине меньше номинальной – отрицательная. Поправку за компарирование вводят в измеренные расстояния, если l  2 мм. Поправка за температуру определяется по формуле t = D(tt0), где   термический коэффициент расширения (для стали  = 0,0000125); t и t0  температура ленты во время измерений и при компарировании. Поправку t учитывают, если tt0>10. Поправка за наклон вводится для определения горизонтального проложения d измеренного наклонного расстояния D d = D cos , где  угол наклона. Вместо вычисления по формуле можно в измеренное расстояние D ввести поправку за наклон: d=D+, где = d D = D (cos 1) = 2D sin2v/2. Поправка за наклон имеет знак минус. При измерениях лентой ЛЗ поправку учитывают, когда углы наклона превышают 1. Если линия состоит из участков с разным уклоном, то находят горизонтальные проложения участков и результаты суммируют. Углы наклона, необходимые для приведения длин линий к горизонту, измеряют эклиметром или теодолитом.
