38.Горизонтальная (плановая) съемка. Последовательность работ. Способы определения положения точек при съемке подробностей. Применяемые инструменты. Абрис.

Горизонтальная съемка – выполняется с помощью теодолита и мерных приборов (ленты, рулетки) или дальномера. Выполняют для крупномасштабных контурных планов, съемочной основой служат теодолитные ходы (замкнутые, разомкнутые). При необходимости можно доп. точками (линейной, угловой). Последовательность работ: проектирование (намечают общие геометрические параметры хода, схему привязки к пунктам гос. геодезической сети или сети сгущения, способ закрепления точек теодолитного хода, методику линейных и угловых измерений), полевые работы (рекогносцировка, закрепление точек, измерение горизонтальных углов, измерение длин линий, привязка теодолитных ходов), математическая обработка результатов измерений (уравнивание горизонтальных углов, уравнивание приращений координат), определение положения отдельных точек съемочной сети методом геодезических засечек. Абрис – схематический чертеж, на котором в произвольном масштабе показывают расположение пунктов съемочной сети и снимаемых объектов, характеристики снимаемых объектов и результаты измерений.

39.Понятие о топографической съемке. Съемочное обоснование. Ра­бота на станции при съемке подробностей (установка теодолита, опре­деление положения реечных точек, абрис).

Топографическая съемка – комплекс работ по созданию плана местности. (наземные, когда работы по сбору информации о местности выполняют на земной поверхности; аэрокосмические, когда сбор информации выполняется с помощью приборов, находящихся на летательных аппаратах). Опираясь на пункты съемочной сети, выполняют съемку подробностей контуров и рельефа местности. При съемке подробностей определяют положение съемочных пикетов – точек, расположенных в характерных местах контуров или рельефа. Нанеся пикеты на план, рисуют контуры местных предметов и горизонтали. Установка теодолита в рабочее положение состоит из центрирования прибора, горизонтирования его и фокусирования зрительной трубы. Абрис – схематический чертеж, на котором в произвольном масштабе показывают расположение пунктов съемочной сети и снимаемых объектов, характеристики снимаемых объектов и результаты измерений.

43.Круговые кривые. Главные точки и элементы кривой. Формулы. Вычисление пикетажа главных точек кривой.

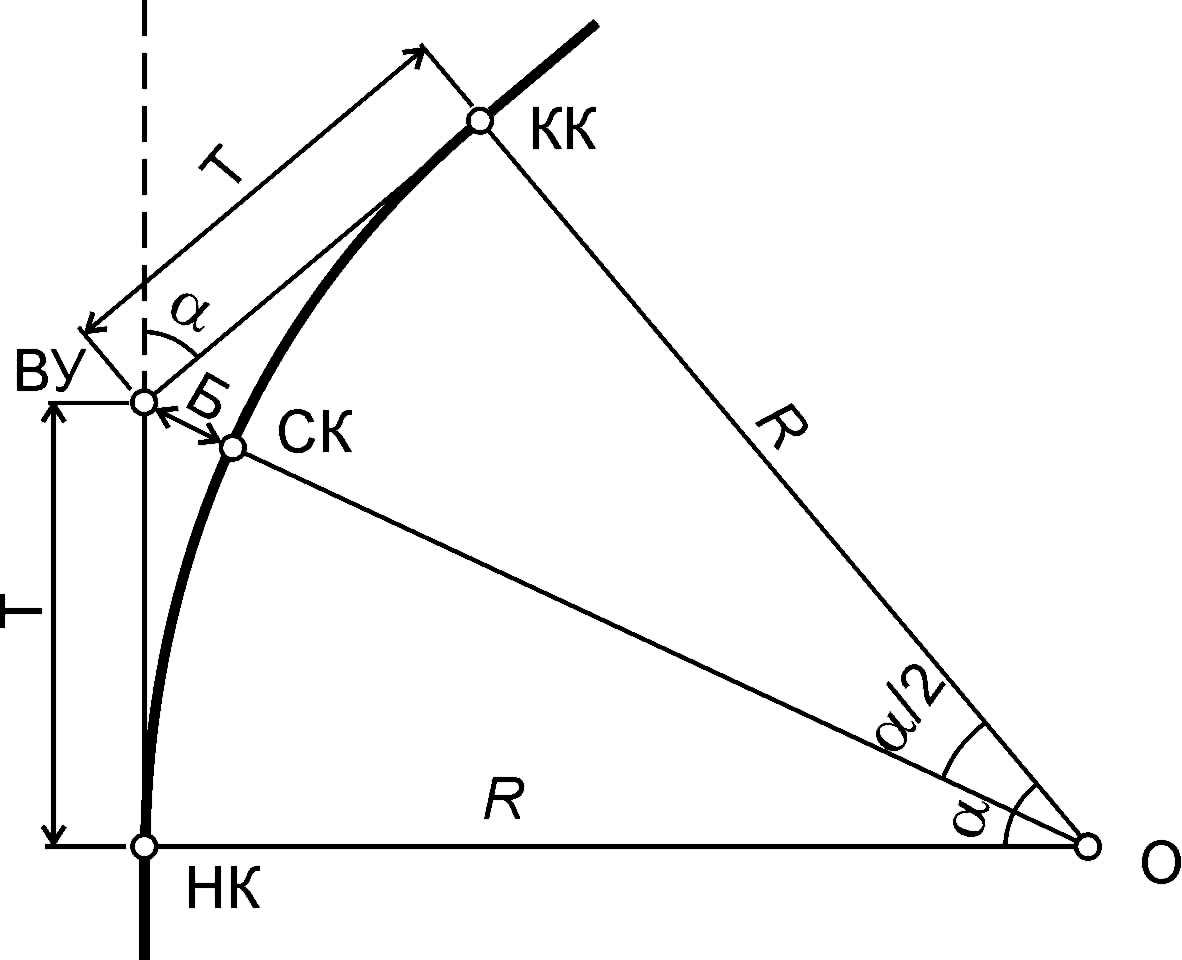

Круговая кривая – дуга окружности. Главными точками кривой, определяющими её положение на местности, являются вершина угла ВУ, начало кривой НК, середина кривой СК и конец кривой КК (рис. 15.3). Основные элементы кривой – её радиус R, угол поворота , тангенс кривой Т (или касательная) (отрезок прямой между вершиной угла и началом или концом кривой); кривая К (длина кривой от начала кривой до её конца); биссектриса кривой Б (отрезок от вершины угла до середины кривой); домер Д (разность между длиной двух тангенсов и кривой). Во время изысканий угол  измеряют, а радиус R назначают. Остальные элементы вычисляют по формулам, вытекающим из прямоугольного треугольника с вершинами ВУ, НК, О (центр окружности): Т = Rtg(/2); К = R =  R 180; Б = R [sec(/2)  1], (15.1) где   угол поворота в градусах. Домер вычисляют по формуле Д=2Т–К. В месте поворота трассы пикетаж ведётся по кривой. Пикетажное положение главных точек кривой определяют по формулам: ПК НК = ПК ВУ  Т; ПК КК = ПК НК + К; ПК СК = ПК НК + К/2. (15.3). Правильность вычислений контролируют по формулам: ПК КК = ПК ВУ + Т  Д; ПК СК = ПК ВУ + Д/2.
