1.Форма и размеры Земли. Отвесная линия. Уровенная поверхность. Геоид. Референц-эллипсоид.
Изучение формы и размеров Земли включает решение двух задач. Это установление некоторой сглаженной, обобщенной, теоретической фигуры Земли и определение отклонений от нее фактической физической поверхности. Геоид - уровенная поверхность, всюду совпадающая с морями и океанами и мысленно продолженная под ними. Поверхность, в каждой своей точке перпендикулярная к отвесной линии (направлению силы тяжести), называется уровенной поверхностью. Из множества уpовенных поверхностей одна совпадает с поверхностью геоида. Референц - эллипсоид – эллипсоид, принятый для геодезических работ в конкретной стране. В России с 1946 г. в качестве референц - эллипсоида используется эллипсоид Красовского с параметрами: а = 6 378 245 м, = 1/ 298,3. R зем = 6371км, a=a-b/a – сжатие.
2. Система плоских прямоугольных координат. Размеры и нумерация зон. Координаты точек.

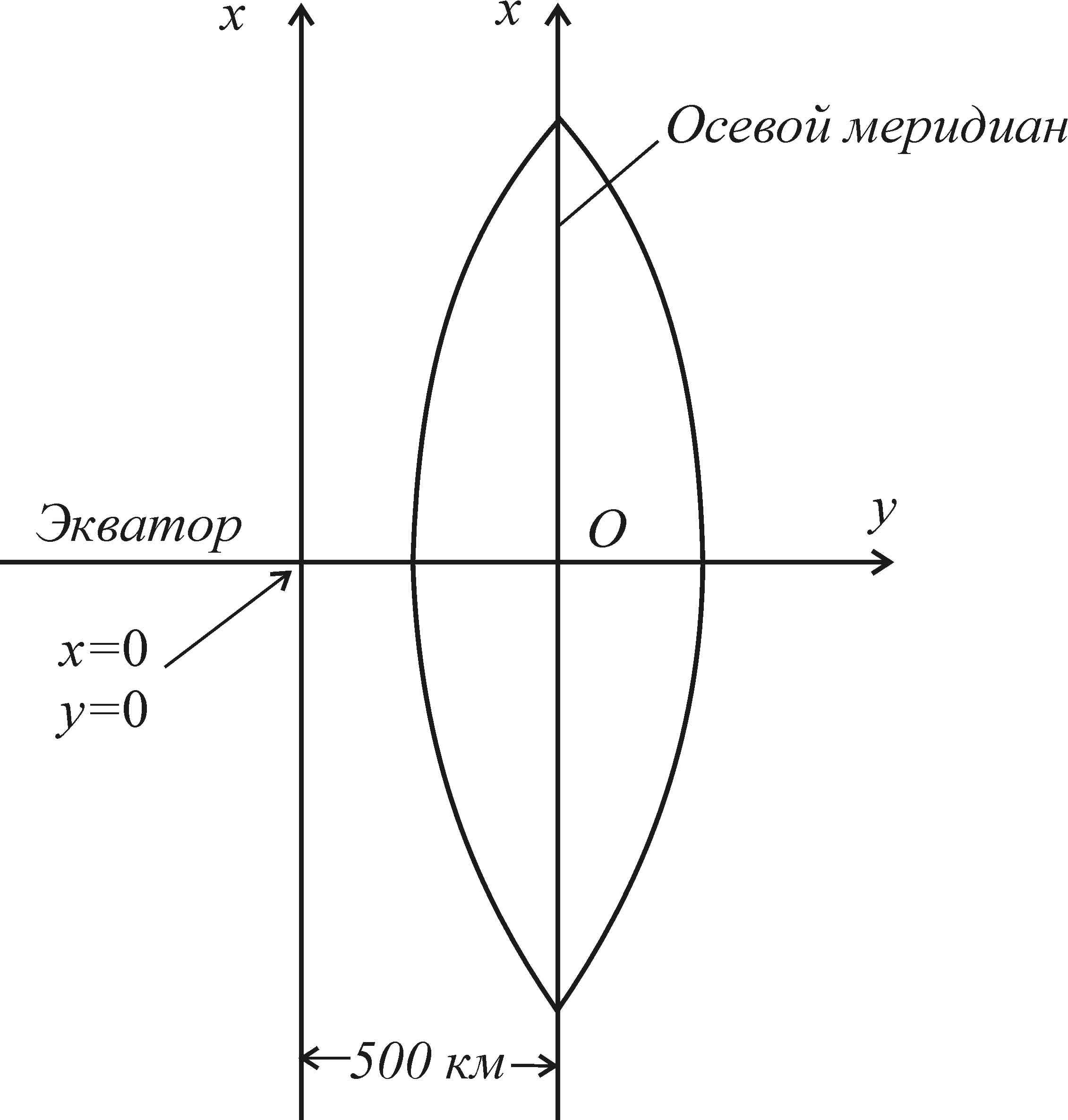

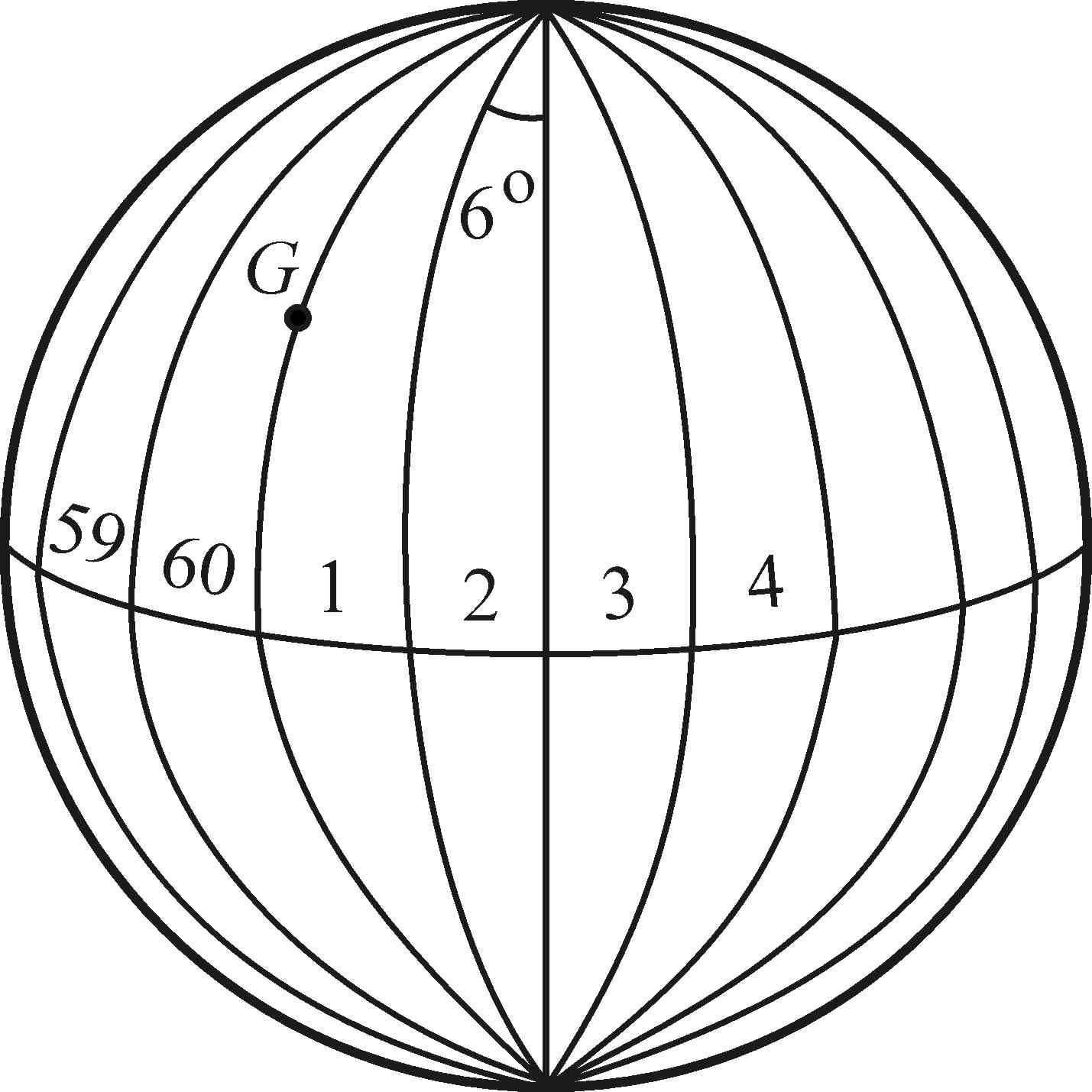

В России принята система прямоугольных координат, основой которой является равноугольная поперечно–цилиндрическая проекция Гаусса. Поверхность эллипсоида изображается на плоскости по частям, называемыми зонами. Зоны представляют собой сферические двуугольники, ограниченные меридианами, и простирающиеся от северного полюса до южного. Размер зоны по долготе равен 6. Центральный меридиан каждой зоны называется осевым. Нумерация зон идет от Гринвича к востоку. Долгота осевого меридиана зоны с номером N равна:a0 = 6* N - 3 . Осевой меридиан зоны и экватор изображаются на плоскости прямыми линиями (рис. 2.4). Осевой меридиан принимают за ось абсцисс x, а экватор за ось ординат y. Их пересечение (точка O) служит началом координат данной зоны. Чтобы избежать отрицательных значений ординат, координаты пересечения принимают равными x0 = 0, y0 = 500 км, что равносильно смещению оси х к западу на 500 км.
3. Ориентирование линий. Истинный и магнитный азимуты и румбы. Склонение магнитной стрелки.
Ориентировать линию – значит определить её направление относительно исходного направления, например, меридиана или оси абсцисс х системы плоских прямоугольных координат. Угол, измеряемый по ходу часовой стрелки от северного направления меридиана до заданного направления, называется азимутом. Если исходным направлением служит геодезический меридиан, то азимут называют геодезическим азимутом. Если – астрономический, то астрономическим азимутом. Обобщением обоих понятий служит термин географический азимут или просто азимут. Угол, отсчитываемый от северного направления магнитной стрелки до заданного направления, называется магнитным азимутом. Магнитная стрелка компаса отклоняется от направления истинного меридиана на угол , который называется склонением магнитной стрелки. Если северный конец магнитной стрелки отклоняется от меридиана к востоку, то склонение называют восточным и считают положительным, а если к западу, то называют западным и считают отрицательным. Азимут с магнитным азимутом связывает формула:A=Aм+б, где А азимут, Ам магнитный азимут и б – склонение магнитной стрелки. Румбом называют острый угол, измеряемый от ближайшего направления меридиана (северного или южного). Румбу приписывают название координатной четверти (СВ, ЮВ, ЮЗ, СЗ), в которой расположено заданное направление.
