6 Діаграми стану при відсутності розчинності компонентів в твердому стані.

Р+α Р+β

А+В

Характерним признаком таких діаграм є наявність максимуму на лініі ліквідус. Проекція максимуму відповідає складу хім.. сполуки АВ так як хім. з’єднання відрізняються від властивостей від компонент, що його утворюють. ТО хім. з’єднання можливо розглядати як самостійний компонент.

7.Діаграми стану сплавів коли коли компоненти мають поліморфні перетворення у твердому стані.

Проліморфні перетворення це перетворення кристалічной однієї і тієї ж речовини ,роходять певні температури . Поліморфні перетворення це фазові перетворення 2-го роду.Поліморфний перехід це зміна тиску градки при певній температурі. (Д1)

В данному випадку компонента А має поліморфне перетворення в твердому стані при певниї температурах в точках В и С.

Копонента В таких перетворень не має. Діаграмма (Д1) діаграма стану системи Fe-C.

Сплави Данної системи мають 3 різних нон варіантних перетв. (призн. нон варіантних перетв. у наявність горизонтн. лінію на діагр. стану)

Можливість по діаграм. стану прогнозувати структуру яка утв. в сплавах різкого складу має практичне значення так як в 2-х фазних сплавах не фаза, а структура сплавів визначє їх мех. властв. так наприклад і сталь й більш чугун складаються із одних і тих же фаз, але власт. цих сплавів суттєво відрізн. за рахунок різної структури.

Зв’язок між діаграмами стану сплаву і їх фізико-механічні власт.

Фізичні власт. бінарних сплавів залежить від фазового стану сплаву (Д2,Д3,Д4,Д5,Д6,Д7,Д8,Д9)

1.Якщо сплавл. компоненти утв. мех.. суміш фаз, то власт. змінюються в залежності від складу лінійно.

2.Якщо компоненти утв. необмежні тверді розчини, бо власт. змін. по нелінійному закону.

3.Якщо сплав утв. обмеж. тверді розчини, то у тій частині де маємо обл. твердих розчинів власт. змін. не ленійно, а в 2-х фазній обл. вона буде змін. лінійно.

4.Якщо компоненти утв. хім.. сполуки, то ті концентрації якій відпов. ці хім.. сполуки буде мах. або міn. знач. власт.

Діаграми явл. загальними і не враховують розмір і форму кристалів.

8.Пластична деформація і фізико-механічні властивості матеріалів

Види напружень матеріалів. Пружна, пластична деформації. Руйнування мех. власт. матер. визн. при деформації під дією зовн. навантаження в залежності від умов навантаження мех. властив. можуть визн. при:

*статичному навант., коли навантаження, на зразок, зростає поступово

*динамічне навант., коли навант. здійсн. з дуже високою швидкістю

*циклічні навантаження, коли навант. багаторазово змін. по величині і по напрямку.

Всі 3 види дослідж. пров. на матеріалах і один одного не підміняють.

При будь якому способі навант. виникають в матер. нормальні і дотичні напруження. Зрост. дотичних напружень приводить до пласт. деформ. матеріалу і послідуючому в'язкому руйнуванню.

Норм. напр. прив. до пружн. деформ. і до крихкого руйнув. Відношення мах дотичного напруж.(і мах), до мах напруж. в деталі до нормальніих, залежить від способу навант. і назив. коеф. жорсткості нав. а. .

Статичні дослідж. С.Д. проводяться при розтягуванні виготовлених зразків на спец. машинах, які можуть визначати зміну довжини зразка Δ𝑏 від дії навант., тобто сили.

Δ𝑒=f(f) Якщо визнач. норм. напр. .

Відносне подовж.

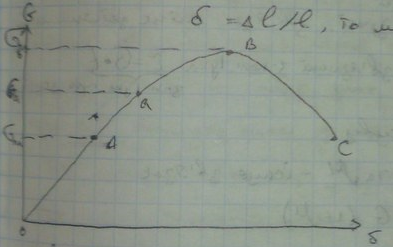

Якщо при зрост. напр., то ми пройдемо ділянку ОА, яка відпов. пружній деформ. матеріалу, коли викон. з-н , де Е-модуль Юнга-постійна величина.

Характ. особл. пружн. деформ., при зняті напруги зразок поверт. в почтакове положення. При одноосному розтяг. збільш. жовжина зразка в напр. δх, але в напр. δу і δz напр. звуж.

- коеф. Пуасона. . Для більш. металів ϻ=0.33-0.4.

При напруж. зрост. звязок між дотичними напруж. ί теж звязаний з-ном Гука ί=Gt ,де G-модуль зсуву.

Між Е та G та ϻ-існує звязок. Е=2G(1+ϻ) Вони справедл. при пружн. деформ. Напруж. в точці А назив. межею пропорц. визнач межу між кін. пруж. і поч. пласт. деформ.
