33. Архитектура Hyper Transport.

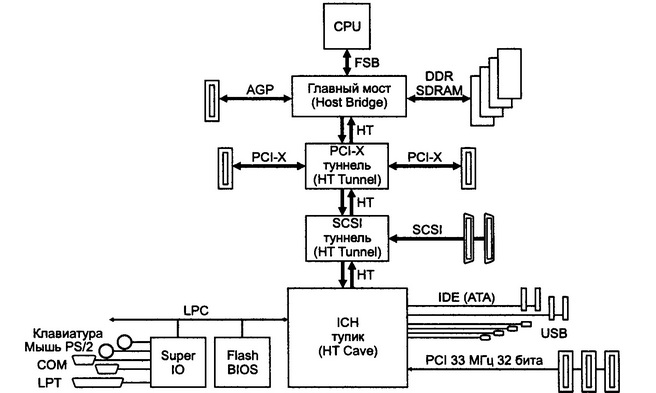

архитектура HyperTransport задумывалась как альтернатива шинно-мостовой архитектуре системных плат. Основная идея НТ — замена шинного соединения компонентов (периферийных устройств) системой двухточечных встречно направленных соединений. При этом достижима более высокая тактовая частота интерфейсов, что обеспечивает их более высокую (по сравнению с шиной) пропускную способность. Структурная схема компьютера архитектуры НТ приведена на рис. 6.3.

¦ Туннель (tunnel) — устройство с двумя интерфейсами НТ;

¦ Мост (bridge) — устройство, соединяющее одну логически первичную шину (подключенную к хосту) с одной или несколькими логически вторичными шинами (цепочками). ¦ Коммутатор (switch) — устройство с несколькими интерефейсами НТ, по структуре аналогичное нескольким мостам PCI, подключенным к одной (внутренней) шине. ¦ Тупик, или пещера (cave) — устройство с одним интерфейсом НТ.

34. Hdd. Устройство дорожек и секторов

НЖМД (HDD) –внешне представляет с собой плоскую герметично закрытую коробку, внутри которой находится один или несколько алюминиевых или стеклянных пластин круглой формы. поверхность этих пластин покрыта тонким феромагнитным слоем. запись производится на обе поверхности каждой пластины с помощью блока специальных головок. Вся поверхность диска разбита на круги каждый называется дорожкой (трек), каждая дорожка имеет номер. дорожки с одинаковыми номерами расположенные она под другой образуют цилиндр, кроме того дорожки разбиты на секторы. Секторы и дорожки образуются во время форматирования диска. Форматирование производит пользователь. Жёсткий диск можно разбить на логические диски. Накопители могут использовать интерфейс (ATA, PATA, serial ATA, skaysi Firevare, USB). Характеристики интерфейсов в значительной степени определяет производительность жесткого диска. Параметры, влияющие на быстродействии жесткого диска

1) емкость КЕШ памяти.

2) форм-фактор (физразмер)

3) скоростью оборотов шпинделя в данный момент выпускаются жесткие со скоростью вращения.

Надежность определяется как среднее время наработки на отказ

Количество операций ввода вывода в секунду.

Потребление энергии один из важных параметров мобильных устройств.

Уровень шума.

Сопротивляемость ударам – сопротивляемость устройства к резким ударам и перепадам давления как в включённом так и в выключенным состоянии

среднее время доступа(время на протяжении которого головка перемещается с одного цилиндра на другой).

время задержки.

  Дорожка — это одно "кольцо" данных на одной поверхности диска. дорожки на диске разбивают на фиксированные отрезки, называемые секторами(sector).

Жесткий диск как  любое блочное устройство хранит информацию фиксированными порциями, называемыми блоками (кластерами). Сектор - это минимальная физическая единица диска, а кластер - минимальная логическая единица диска.

35. Конструктивное исполнение процессоров

Во всех процессорах есть сверх скоростной массив памяти, который является буфером между системной памятью и процессором.

Cache - в данном буфере хранятся блоки данных с которыми процессор работает в текущий момент. Следовательно, уменьшается количество обращений к ОП. Cache не является единым массивом памяти а разделен на несколько уровней (от 1 до 3). Наиболее быстрый, но небольшой по объему L1. С ним работает ядро процессора. Cache делится на 2 половины Cache инструкций и Cache данных. С Cache L1 работает Cache L2 который, как правило, больший по объему. В настоящее время растет количество процессров с Cache L3 (в первые использовался в северных процессорах). Он обычно еще больше чем Cache L2, но и медленнее, так как шина между L2 и L3 более узкая, чем шина между L1 и L2. Скорость его все равно выше, чем скорость ОП.

Системная шина (FSB – Front Side Bus) представляет с собой совокупность центральных линий (Данные адреса и управление) имеющая определенная электрические характеристики и протоколы передачи данных. FSB - является магистральным каналом, между процессорами и всеми остальными устройствами в компьютере. К системной шине не посредственно подключен только ЦПУ, а все устройства, подключенные через контроллеры и располагаются на северном мосте.

Комплектация OEM представляет с собой только устройство без документации для сборщиков

BOX - коробочный вариант упаковки. То есть изделие имеет комплект: сам процессор, кулер, радиатор, инструкция или описание, термопаста. Предназначенные для розничной продажи данная упаковка имеет больший срок гарантии.
