35.Принципы выполнения защит от замыканий на землю.

Неселективная сигнализация без указания мест замыкания.

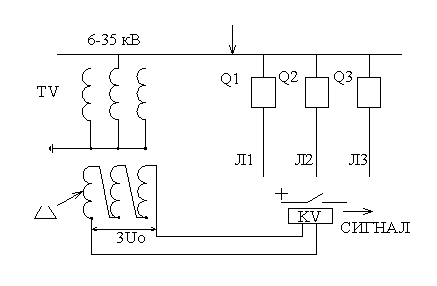

Схема с одним реле напряжения, которое подключено к разомкнутому треугольнику трансформатора напряжения.

В нормальном режиме напряжение на выводах разомкнутого треугольника в идеальных условиях равно 0. В реальных условиях существует напряжение небаланса . Чтобы реле не сработало > ( В).

При появляется напряжение нулевой последовательности . Если > , то реле срабатывает и подаёт сигнал. Оперативный персонал производит поочерёдное кратковременное отключение всех присоединений от сборных шин. Однако такой способ неэффективен, так как связан с кратковременным отключением потребителей. Поэтому дополнительно к устройству неселективной сигнализации устанавливаются устройства селективной защиты.

3 6.Токовая защита от замыканий на землю реагирующие на токи в уст.Режимах.

Токовая релейная защита подключается к фильтру токов нулевой последовательности, в качестве которой может использоваться трёхтрансформаторный фильтр.

В нормальном режиме по токовому реле протекает . При междуфазных КЗ значение увеличивается, чтобы защита ложно не срабатывала в этих режимах .

Недостатки: большие токи , в результате схема оказывается малочувствительной и первичный ток срабатывания защиты оказывается

Более широкое применение получила защита с одним трансформаторным фильтром нулевой последовательности.

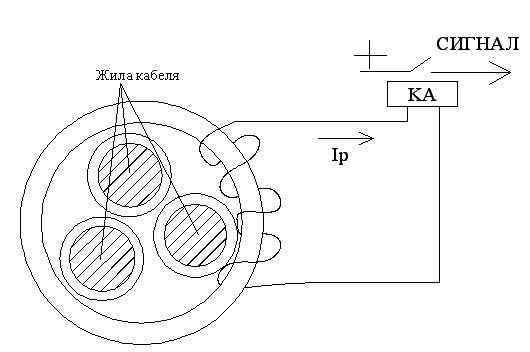

П ервичные токи фаз, протекающие по жилам силового кабеля образуют магнитные потоки которые суммируются в магнитопроводе ТНП и образуют суммарный поток Если ,то во вторичной обмотке наводиться ЭДС под действием которой в реле протекает ток. Если , то защита срабатывает. Значит поэтому в нормальном режиме и при междуфазных КЗ и защита не срабатывает. Однако работа защиты усложняется тем, что жилы силового кабеля располагаются несимметрично относительно вторичной обмотки ТНП.

В результате появляется , от которого защита должна быть расстроена.

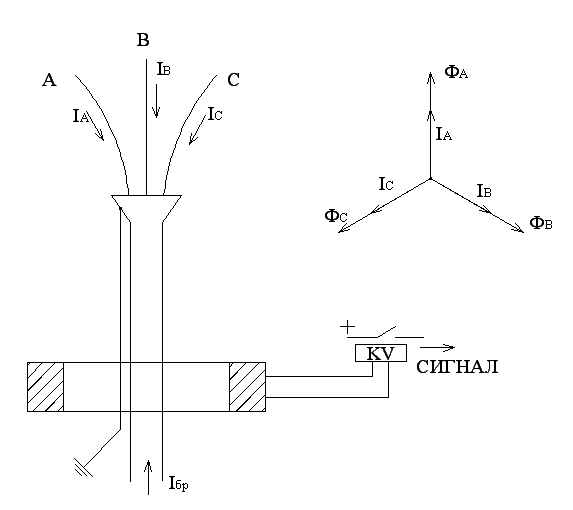

Как показывает опыт эксплуатации, по оболочке и броне силового кабеля могут протекать блуждающие токи или токи брони.

Под действием этих токов наблюдается ложное срабатывание защиты. Для исключения ложного срабатывания оболочка и броня кабеля от места установки ТНП до кабельной воронки изолируются от земли. Воронка заземляется и заземляющий провод выпускается через ?

37.Распределение токов нулевой последовательности замыканиях на землю.

П ри замыкании на землю в сети под действием напряжения по всем неповреждённым линиям сети протекают емкостные токи замыкания на землю. Ток, протекающий через ТНП повреждённой линии равен суммарному току замыкания на землю за исключением емкостного тока самой повреждённой линии.

Токи в повреждённой и во всех неповреждённых линиях имеют противоположное направление, поэтому основное использование получили направленные защиты. При наличии дугогасящих катушек в сети на емкостной ток замыкания на землю накладывается ток дугогасящей катушки . В результате происходит их компенсация, которая может быть полной или частичной. В компенсированной сети применяют направленные защиты.
